模块化可互换矩形方形混凝土柱浇筑模板

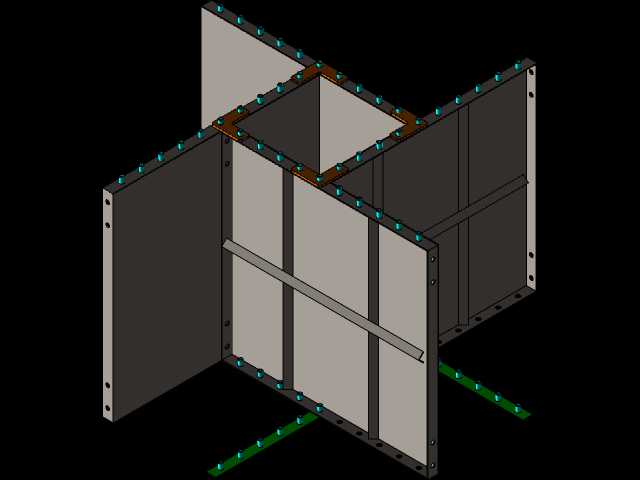

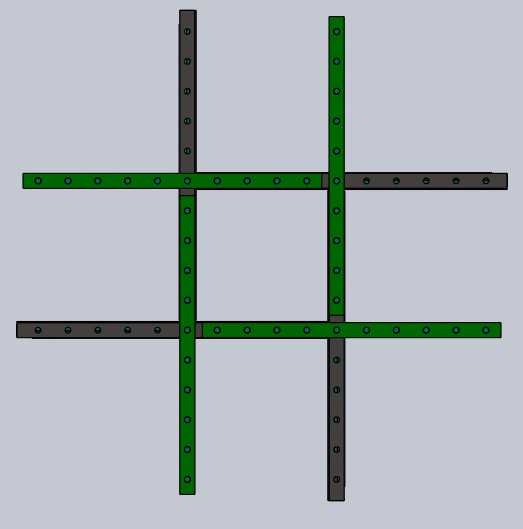

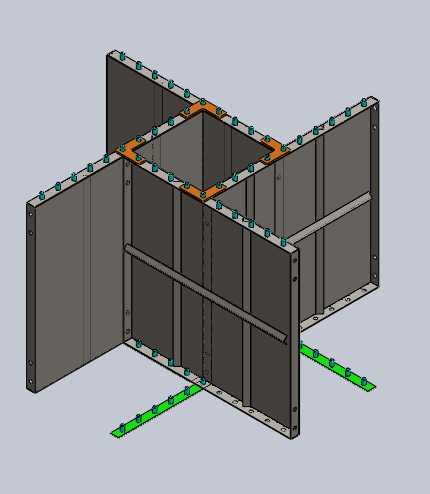

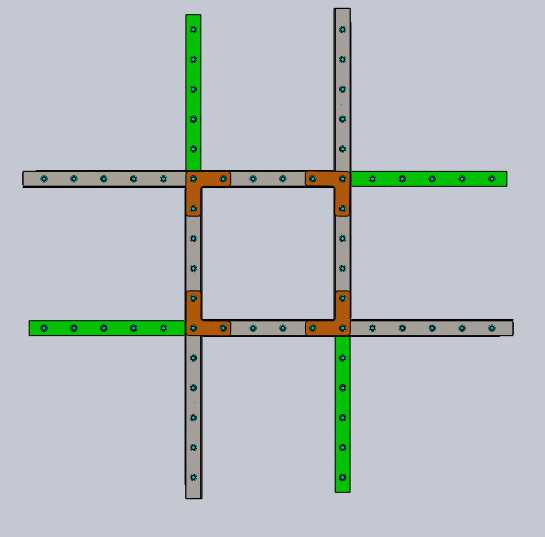

在房建、市政现浇混凝土结构施工场景中，柱构件的成型精度直接影响后续梁、板构件的拼接安装质量，传统木模或定制钢模往往存在适配性差、周转损耗高的问题，这套模块化柱模板正是针对这类现场痛点完成的结构设计。整套模板由四块标准化可互换面板搭配角部连接件、底部定位件组成，可覆盖最大截面尺寸1m×1m范围内的矩形、方形混凝土柱浇筑需求，无需针对不同柱截面单独定制整套模板，仅通过调整面板的拼接位置即可适配不同截面尺寸的柱体施工，大幅降低了模板的备货成本与现场改制工作量。从结构设计逻辑来看，面板主体采用加劲肋强化的板式结构，背部设置横向通长加劲肋抵抗混凝土浇筑时的侧向胀模力，面板边缘均匀布置连接孔位，相邻面板通过角部的橙色连接构件完成快速拼接，孔位采用等间距标准化设计，确保任意同规格面板都可互换安装，不会出现孔位错位无法拼接的问题。底部配套的绿色定位条带用于模板安装时的底部定位，可快速对齐柱体放线位置，避免模板安装偏移导致的柱体垂直度偏差，同时在浇筑过程中约束模板底部的位移，防止出现漏浆、跑模问题。现场安装时，先根据待浇筑柱的截面尺寸选配对应规格的面板，将四块面板通过角部连接件拼接成框型结构，穿入连接紧固件预紧后，通过底部定位件将整体模板框对齐放线位置固定，再调整模板整体垂直度后锁紧所有连接点位，即可开展后续混凝土浇筑作业。拆模时仅需拆除角部连接紧固件即可逐块拆下面板，无需暴力撬拆，可有效减少模板的磕碰损伤，提升周转使用次数。这套模板的设计充分考虑了现场施工的操作便利性，所有连接点位均设置在模板外侧，操作人员无需进入模板框内部即可完成全部装拆作业，同时模块化的单块面板重量控制在人工可搬运范围内，无需依赖大型吊装设备即可完成转运与装拆，适配各类狭窄施工场地的柱体浇筑作业。面板的成型面采用平整化设计，浇筑完成的混凝土柱表面平整度高，可减少后期柱面抹灰找平的工作量，角部连接构件的直角定位设计可保证柱体棱角顺直，避免出现传统模板拼接时的角部错台、漏浆导致的蜂窝麻面问题。
