孟加拉内河货船船体曲面结构三维建模

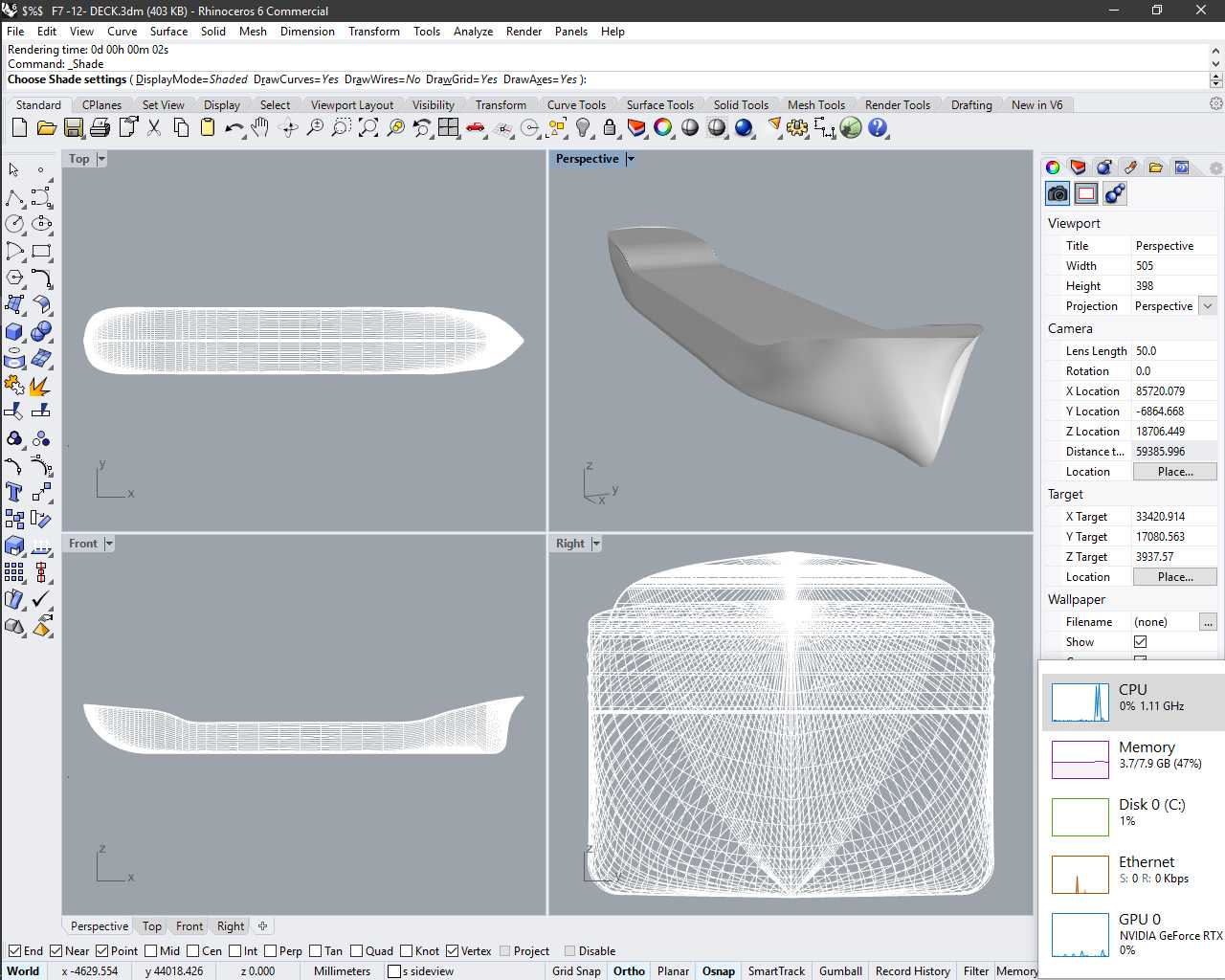

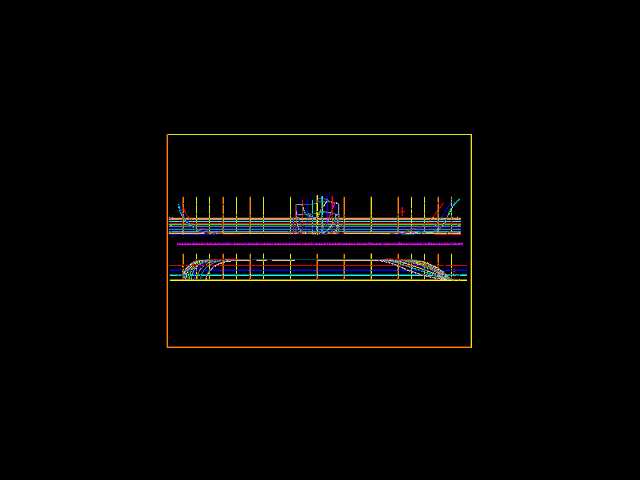

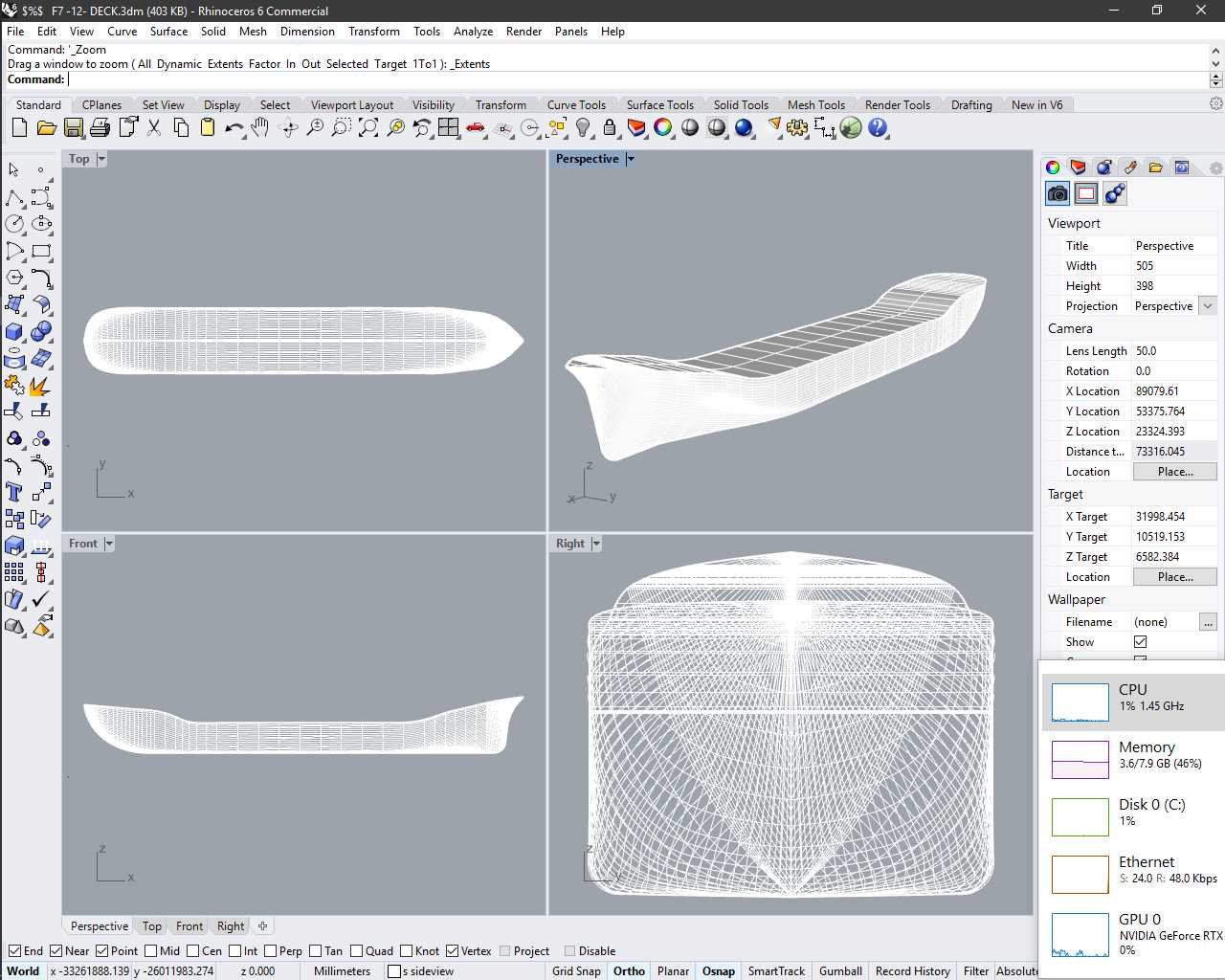

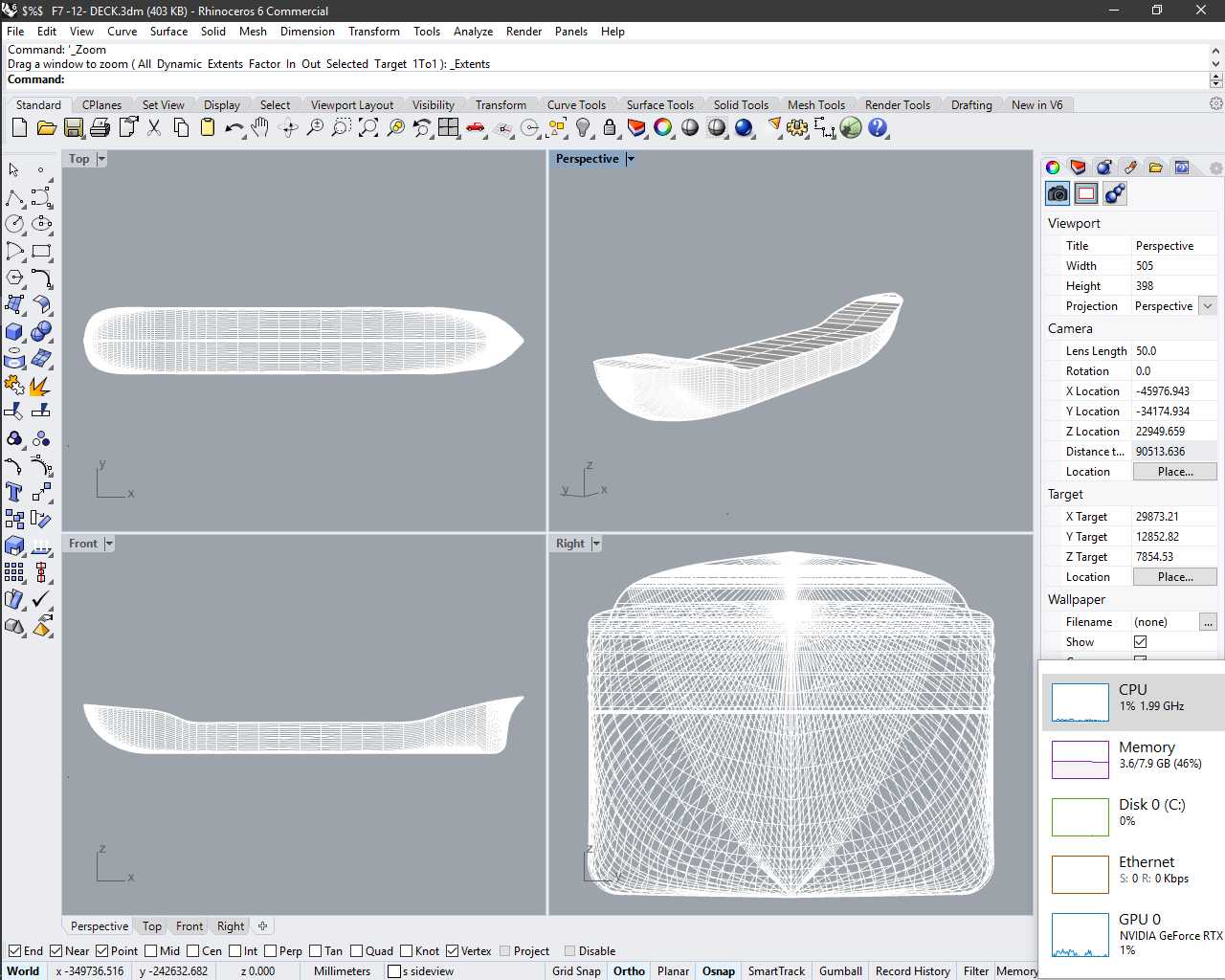

内河航运作为流域内大宗散货短途转运的核心运力载体，其船体设计始终围绕航道适配性、装载效率、航行阻力控制三大核心诉求展开，本次建模的内河货船船体，针对孟加拉国境内内河航道水深较浅、弯道曲率半径小、沿岸装卸点位密集的实际工况做了针对性的结构适配。从建模逻辑来看，整个船体曲面完全基于实船线路平面图的型值点做逆向拟合，先通过三视图投影确定各站号的横剖线、纵剖线、水线交点坐标，再用曲面放样工具逐段生成光顺的船体外板曲面，全程严格控制曲面的G2连续性，避免后续做有限元水动力分析时出现网格畸变问题。船首部分采用前倾式首柱搭配大半径圆弧过渡的球鼻首简化结构，没有设置远洋船舶的突出球鼻，主要是为了适应内河航道常见的漂浮杂物工况，减少靠泊、浅水区航行时的碰撞剐蹭风险，同时首舷弧做了1.2度的抬升设计，能有效压制高航速下的首浪上浪问题，减少前甲板积水对装载货物的影响。船体中部采用平行中体设计，占总船长的62%，这一比例比常规内河货船高出8个百分点，目的是最大化货舱区域的有效装载容积，平行中体段的横剖面采用大平底加直舷墙设计，平底宽度占型宽的75%，既可以降低船舶重心提升稳性，也能减少浅水区航行时的浅水阻力，同时直舷墙结构方便后期加装货舱挡料板、系缆桩等甲板附件，适配散货、件杂货等不同货种的装载需求。船尾部分采用巡洋舰尾的简化构型，尾封板做了3度的外倾设计，一方面给尾部舵系、螺旋桨的安装预留足够的操作空间，另一方面可以降低航行时的尾涡阻力，提升推进效率。建模过程中对船体的安装边界做了明确的参数约束：型宽方向严格控制在12米以内，适配内河航道的船闸通航宽度限制；吃水深度控制在1.8米，满足枯水期航道最小水深的通航要求；甲板面的系缆桩、导缆孔安装位完全对齐内河码头常规系缆高度，避免靠泊时出现缆绳角度过大的问题。整个船体的曲面拆分完全匹配实际造船的分段建造逻辑，将外板拆分为首段、中段、尾段共12个独立曲面块，每个曲面块的边界都预留了焊接余量的参考线，方便后续直接导出模型做生产设计放样，不需要二次调整型线。针对内河航行常见的擦碰浅滩场景，建模时特意在船底平底区域做了加厚区域的结构标识，对应实船的双层底结构布置范围，该区域的外板厚度比舷侧外板厚4毫米，能有效抵御浅水区航行时的水底硬物剐蹭，减少船体破损进水的风险。
