圆角沉孔不锈钢合页三维结构设计

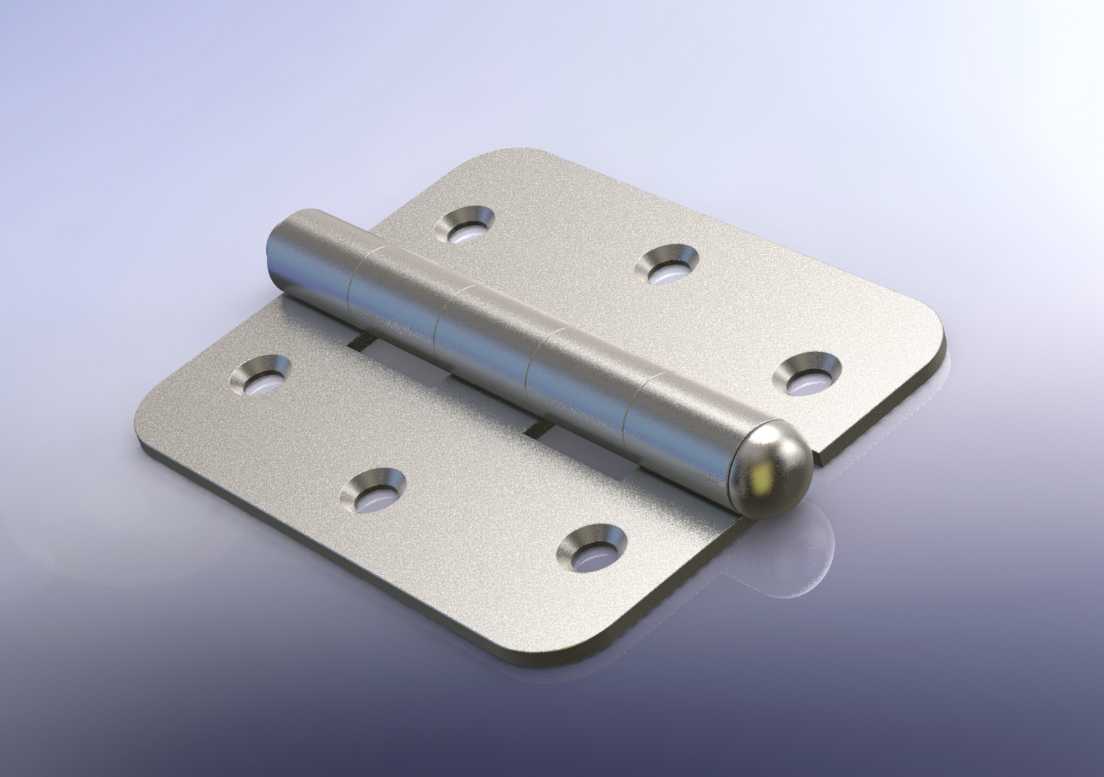

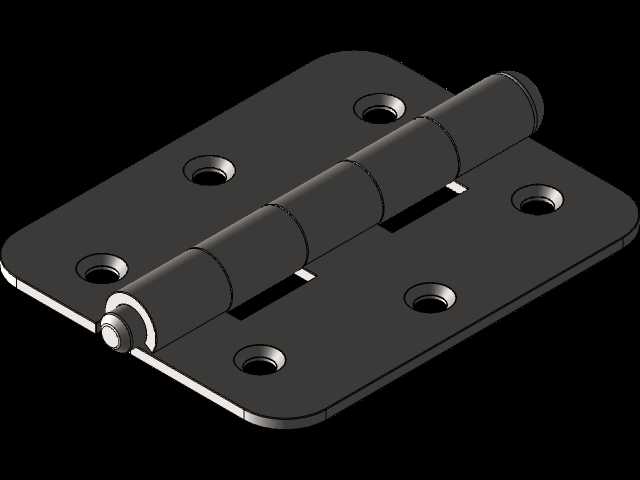

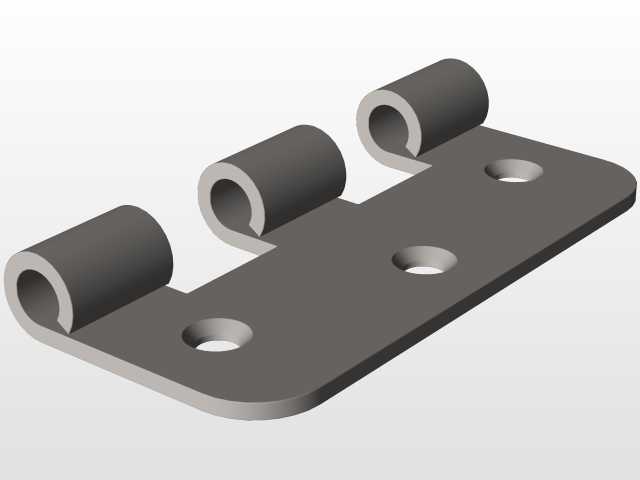

这款合页的三维结构设计，首先围绕家具与轻型门窗的实际安装场景展开，日常应用中多适配室内实木门、板式家具柜门、樟木箱等横木或实木构件的转动连接需求，承担门扇与门框之间的载荷传递，同时实现门扇绕固定轴的平稳开合动作。从结构设计思路来看，整体采用两片对称式页片搭配中间通长销轴的经典结构，页片边缘做了全圆角钝化处理，既避免安装与使用过程中锐边划伤操作人员，也能减少开合过程中页片与门框、门扇侧边的剐蹭干涉。页片上的安装孔全部设计为沉孔结构，适配沉头自攻螺丝或机丝安装，螺丝锁紧后头部可完全没入页片平面，不会突出表面影响门扇开合的平整度，单页片设置三个安装孔，呈三角分布形态，相比两孔结构能大幅提升安装后的抗扭转性能，长期使用下不易出现页片松动、门扇下垂的问题。中间的销轴采用圆头封端设计，销轴与页片卷边的配合间隙经过合理预留，既保证开合转动时无卡滞感，也不会因间隙过大出现门扇晃动的旷量，卷边部分采用多段式卷圆结构，相比整段卷边能更好地分散转动时的应力集中，提升合页的整体承重能力。从安装边界来看，这款合页属于轻型平开合页，安装时需要在门扇与门框的连接侧边预留对应页片厚度的嵌装间隙，若采用平装方式则需根据页片厚度预留门扇开合的侧边缝隙，避免门扇关闭时与门框出现挤压摩擦；页片的孔位间距按照常规家具与室内门的安装标准设定，可直接匹配市面上通用的安装孔位，无需现场二次打孔调整。实际选型应用时，单组合页的承重可满足常规室内木门与板式柜门的载荷需求，若门扇重量偏大可通过增加合页安装数量的方式提升整体承载能力，开合角度可达到常规平开门的90度以上开启需求，转动过程中阻尼均匀，无异常异响，适配日常高频次开合的使用场景。建模过程中对页片的折弯圆角、沉孔深度、卷圆同轴度都做了精准还原，可直接用于结构干涉检查、安装模拟以及后续的加工出图参考，页片的厚度、销轴直径等参数都经过工程化校验，符合常规五金合页的生产制造工艺要求，无需额外调整即可对接冲压、卷圆等加工工序。
