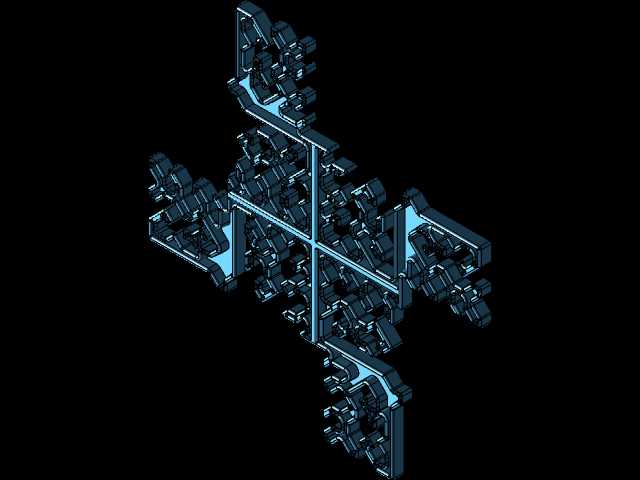

四向互锁拼接式平面铺装瓦件结构

这类四向互锁的铺装瓦件，最初是为了解决大平面连续铺装时的板块位移、接缝错位问题开发的，在工业厂房地面铺装、模块化展厅地面搭建、临时仓储地坪铺设场景中应用十分广泛。不同于传统靠粘结剂或卡扣单点固定的铺装件，该结构在四个侧边均设置了互锁咬合结构，相邻板块安装时可通过侧边的凸台与凹槽实现双向限位，铺装完成后整体平面形成连续的受力整体，能承受常规的人行、轻型推车碾压荷载，不会出现单块凸起、接缝开裂的问题。设计阶段首先要考虑的是咬合结构的容错空间，实际铺装作业中工人很难做到每一块板块都精准对位，因此互锁结构的导入端做了15度的导向斜角，即使板块存在2mm以内的对位偏差，也能顺着斜角滑入锁定位，不需要反复撬动调整，能大幅提升现场铺装效率。考虑到部分场景下需要做局部板块更换，锁合结构的解锁行程控制在3mm以内，只需要用专用撬棍撬动板块侧边即可完成单块拆卸，不会牵连周边已铺装完成的板块，降低后期维护成本。外形尺寸方面，单块瓦件采用正方形基准轮廓，边长控制在常规铺装作业的单手可持范围内，厚度根据铺装场景的荷载要求做了等强度设计，中部受力区域做了网格状加强筋，在保证整体平面度的前提下降低构件自重，边缘锁合区域的厚度比中部薄0.5mm，锁合后相邻板块的接缝处不会出现高低差，保证铺装完成面的平整度。安装边界上，该系列瓦件配套有边缘收边件、转角转接件，可适配不同尺寸的铺装区域，不需要现场切割板块就能完成整面铺装，收边件同样采用互锁结构与主瓦件连接，整体铺装完成后边缘不会出现翘边问题。需要注意的是，瓦件边角位置做了圆角处理，避免铺装作业时划伤工人，同时圆角设计也能减少应力集中，降低板块受冲击时边角崩裂的概率，但圆角位置相邻板块拼接时会存在微小的拼接间隙，这部分间隙在设计时已做预留，不会影响整体铺装的密封性与结构强度，常规干铺场景下间隙可忽略，若有防水要求可在铺装完成后用密封胶填补间隙即可。
