工业弧形转角钢制爬梯结构设计

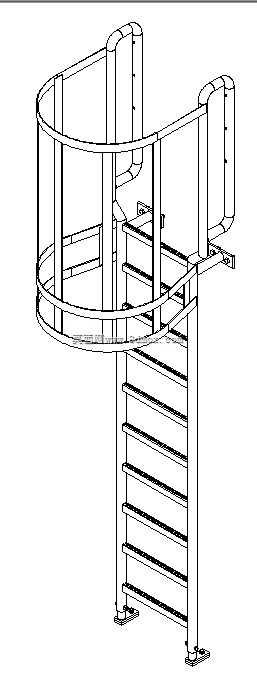

这款弧形转角钢制爬梯主要应用于工业厂区设备平台、罐区操作位、仓储高架区域的登高作业场景，解决常规直梯无法适配弧形转角、狭小空间转向登高的实际需求，在化工罐体周边、厂房夹层转角、设备检修平台的衔接位置，这类爬梯能够在有限的占地范围内完成垂直方向的转向通行，避免直梯过长带来的结构晃动问题，同时弧形过渡段能够让作业人员上下过程中转向更顺畅，减少磕碰风险。从结构设计来看，爬梯采用分段式受力设计，底部直梯段采用等距踏步布局，踏步采用防滑钢板冲压成型，每级踏步的承重冗余按照单人作业加随身工具载荷设计，侧边主立柱采用矩形型钢焊接成型，立柱底部设置带安装孔的固定脚板，可通过膨胀螺栓直接与混凝土地面或设备基座的预埋钢板连接，安装时需保证底部脚板与安装面完全贴合，避免局部受力导致的结构变形。上部弧形过渡段采用双圈环形护栏设计，护栏与主立柱之间采用满焊连接，弧形段的曲率根据常规人体转身活动半径设定，作业人员行至弧形段时无需大幅侧身即可完成转向，护栏高度符合工业防护栏杆的安全高度要求，能够有效防止人员坠落。爬梯上端的两个连接支座用于与上层平台的侧边梁固定，支座上开设长圆孔，可适配安装面的少量位置偏差，降低现场安装的对位难度。设计过程中优先考虑了现场安装的便捷性，整体结构拆分为直梯段、弧形段两个主体部分，各部分之间采用法兰拼接结构，运输时可拆分叠放，减少运输占用空间，现场拼接时仅需对齐法兰孔位拧紧紧固件即可完成组装，无需现场大量焊接作业。从安装边界来看，直梯段的垂直投影宽度控制在常规工业通道允许的范围内，弧形段的外伸半径不会超出平台侧边的安全距离，不会对周边设备的操作、检修通道造成遮挡，爬梯整体的侧向受力通过底部固定点与上部支座共同承担，无需额外增加斜向支撑结构，适配多数现有工业平台的加装改造需求。踏步的间距按照人体工程学步距设定，上下过程中脚步抬升幅度均匀，长时间上下作业不易产生疲劳，护栏的横杆间距能够避免人员身体从间隙探出，所有焊接位置均做打磨处理，去除焊渣与尖锐边角，防止作业人员剐蹭受伤。
