双罗曼瓦屋面建材构件结构设计

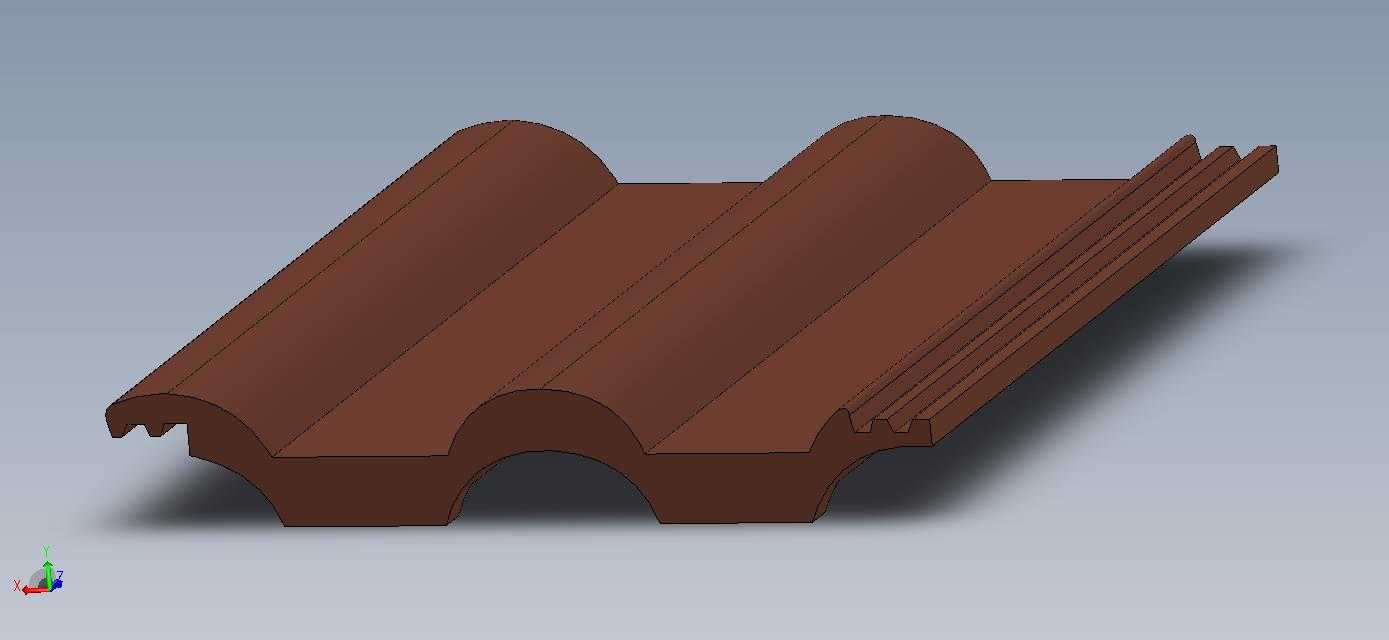

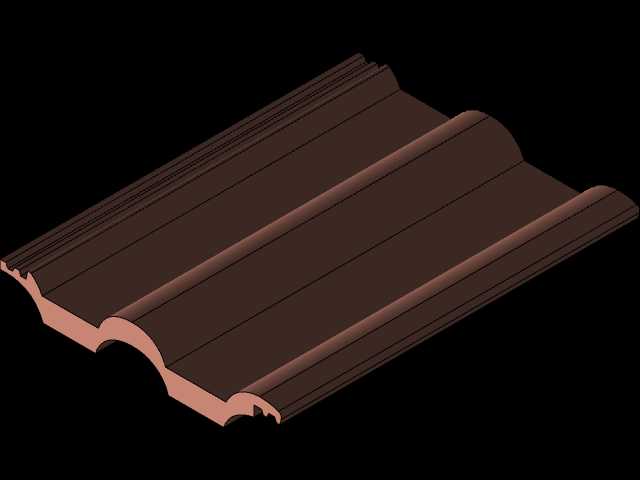

这款瓦件主要应用于坡屋面建筑的外围护铺装场景，在民用住宅、仿古建筑、文旅配套建筑的屋面施工中承担防水、排水、装饰的核心作用，区别于传统单波瓦件，双罗曼构型的瓦体在铺装完成后可形成更富层次的立面肌理，同时兼顾排水效率与结构咬合稳定性。从结构设计逻辑来看，瓦体采用双拱波一体化构型，上部设置两道圆润的凸起拱肋，拱肋弧度经过反复校核，可在暴雨天气下快速引导屋面径流沿拱间凹槽定向排出，避免积水漫流引发的渗漏风险；瓦体下部对应设置两道内凹的咬合弧槽，铺装时上下相邻瓦件可通过弧槽与拱肋的嵌合实现精准定位，无需额外定位卡件即可保证搭接缝隙的密闭性，有效减少施工环节的定位调整工时。瓦体侧边设置多道平行的止退凸棱，横向相邻瓦件铺装时，凸棱可嵌入邻瓦的对应卡槽内，既可以抵抗屋面强风产生的掀拔力，也能避免横向搭接缝出现错位渗水的问题。从安装边界来看，瓦体的搭接余量经过标准化核算，上下搭接的有效咬合长度控制在合理区间，既不会因搭接过长造成材料浪费，也不会因搭接过短导致防水失效，横向搭接的重合宽度匹配常规屋面挂瓦条的间距参数，可直接适配现有主流的屋面挂瓦施工工艺，无需调整原有施工工序。瓦体的端面构型做了圆弧过渡处理，铺装完成后相邻瓦件的接缝处可形成连续的弧形线条，避免直角接缝处积灰挂污，长期使用后仍能保持整洁的屋面外观。在建模过程中，重点还原了瓦件各部位的壁厚均匀性，所有转角位置均设置了工艺圆角，既符合烧结类建材或者混凝土压制建材的脱模工艺要求，也能避免应力集中导致的瓦件运输、铺装过程中出现边角破损问题；瓦体底部的支撑脚高度经过匹配设计，铺装后可与挂瓦条形成稳定的支撑面，不会出现瓦体悬空受力不均断裂的情况。这类瓦件相较于传统平板瓦，单位面积的铺装效率更高，双拱结构的自身刚度更优，人员踩踏进行屋面检修时不易出现瓦体碎裂的问题，同时立体的构型可在不同光照角度下形成丰富的光影效果，提升建筑屋面的视觉质感。
