带双跑楼梯的L型工业钢夹层楼面结构

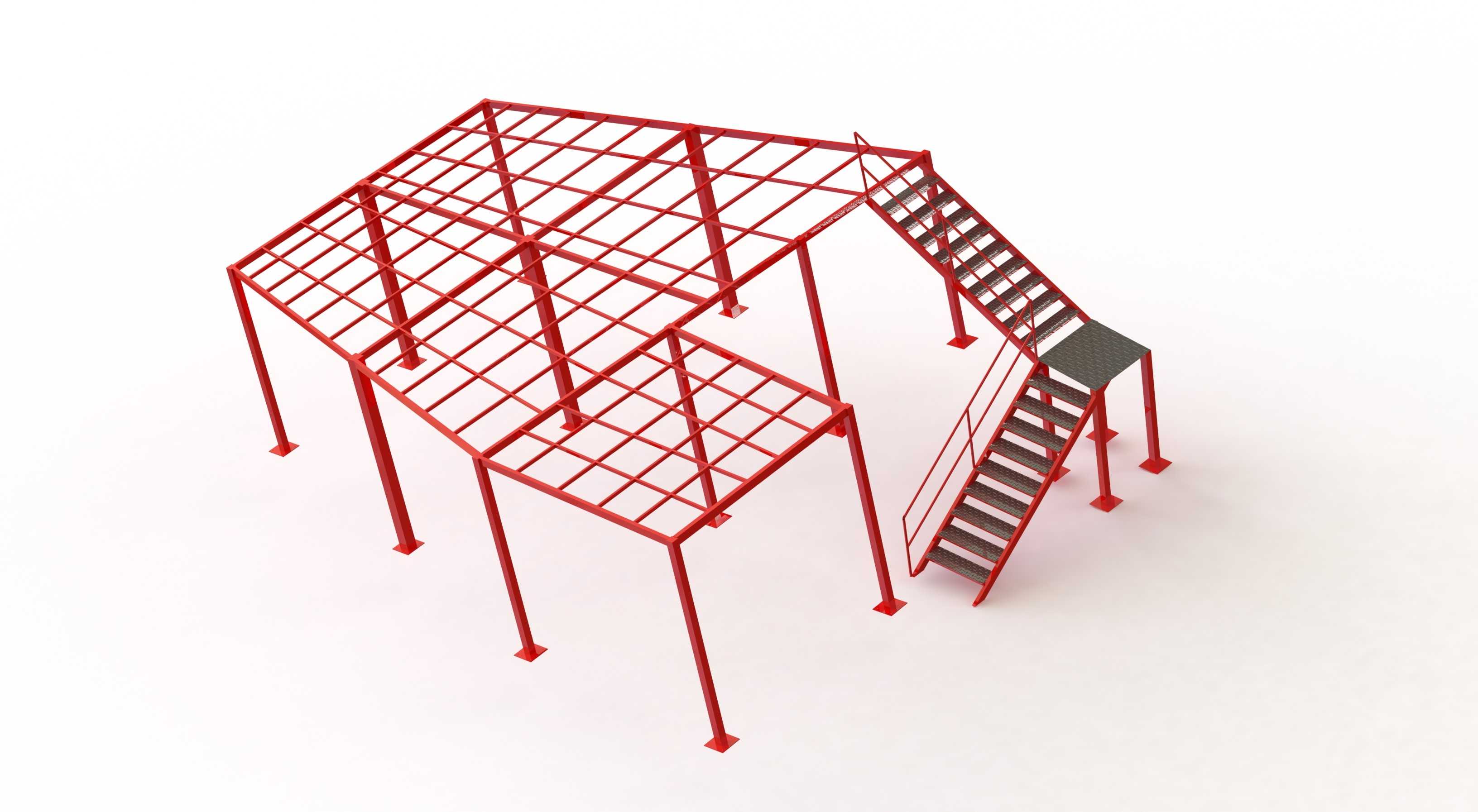

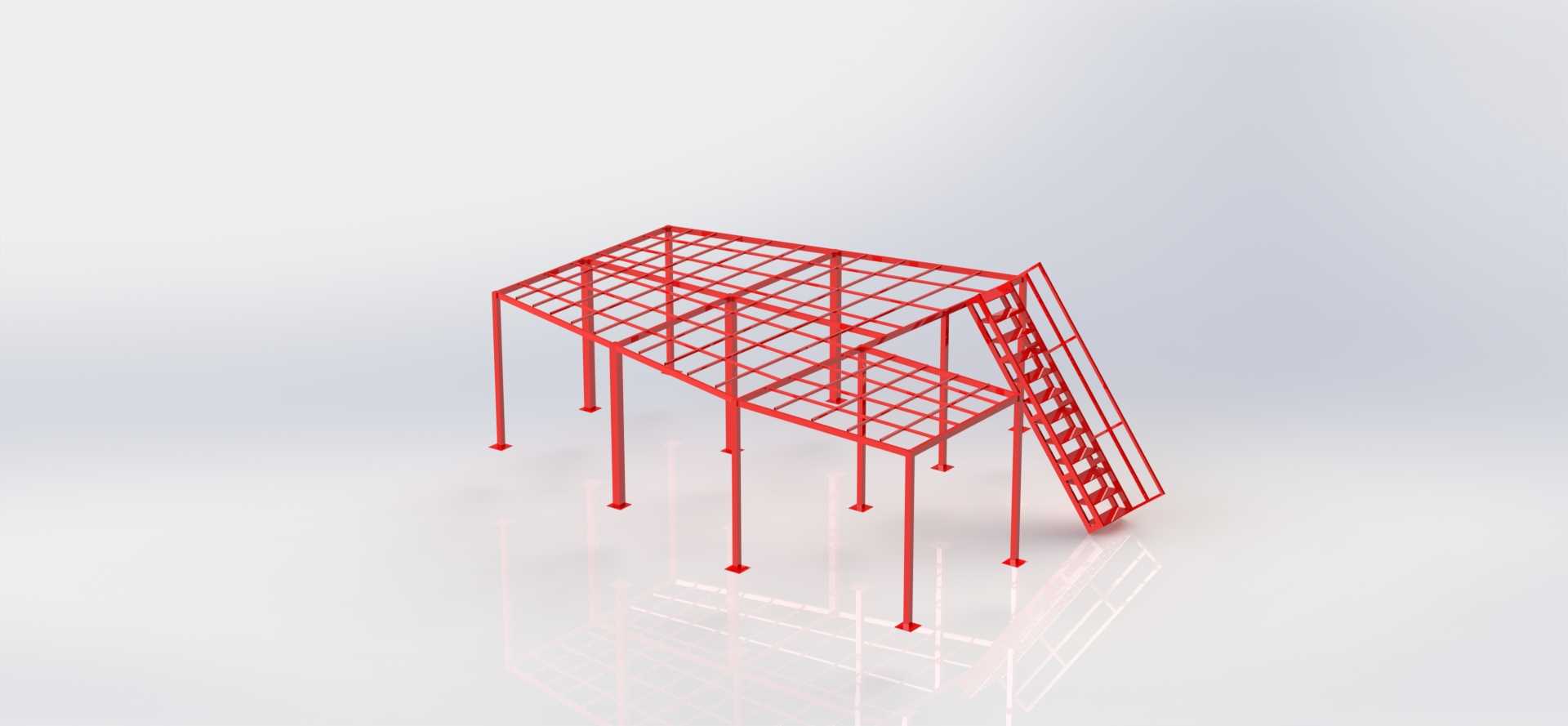

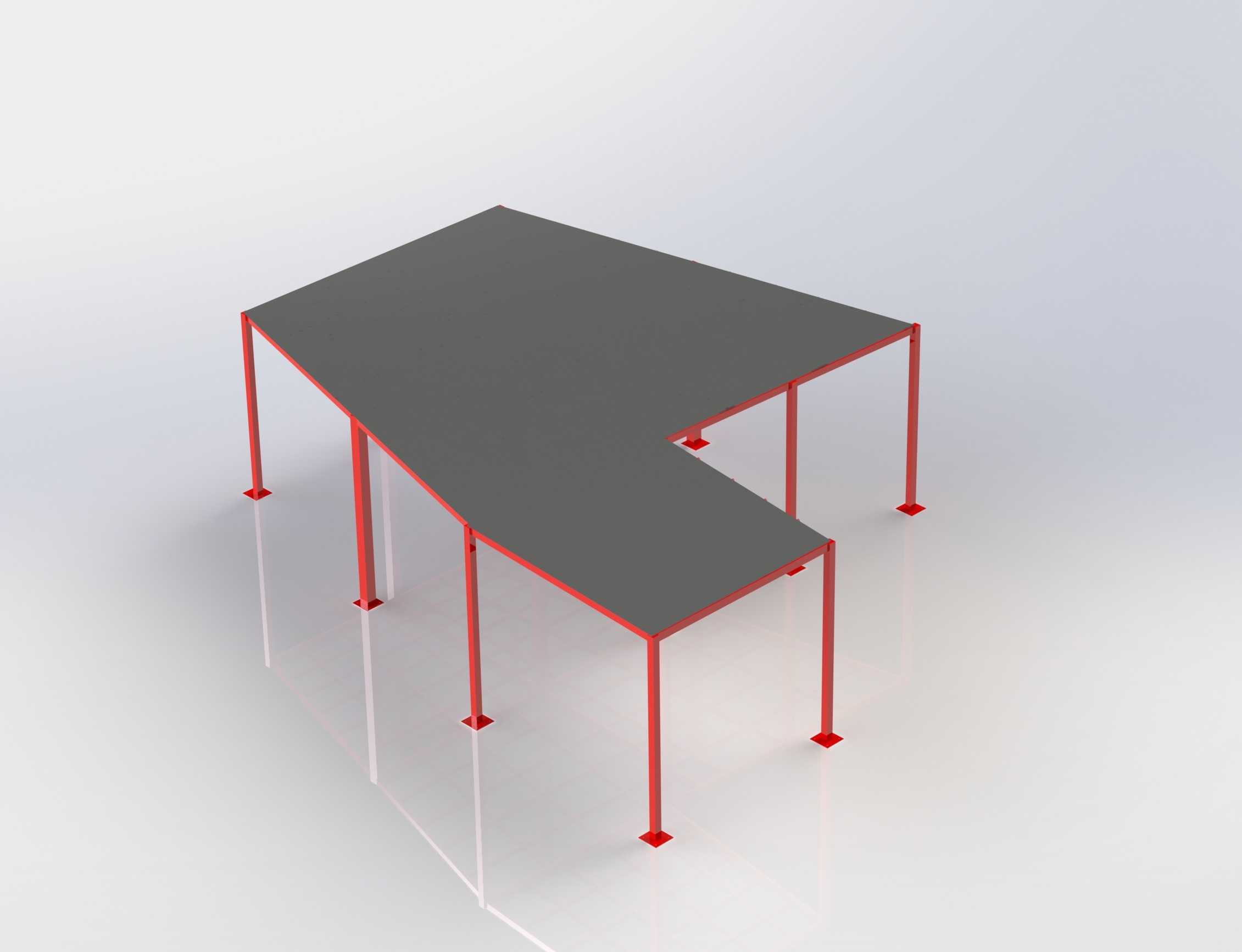

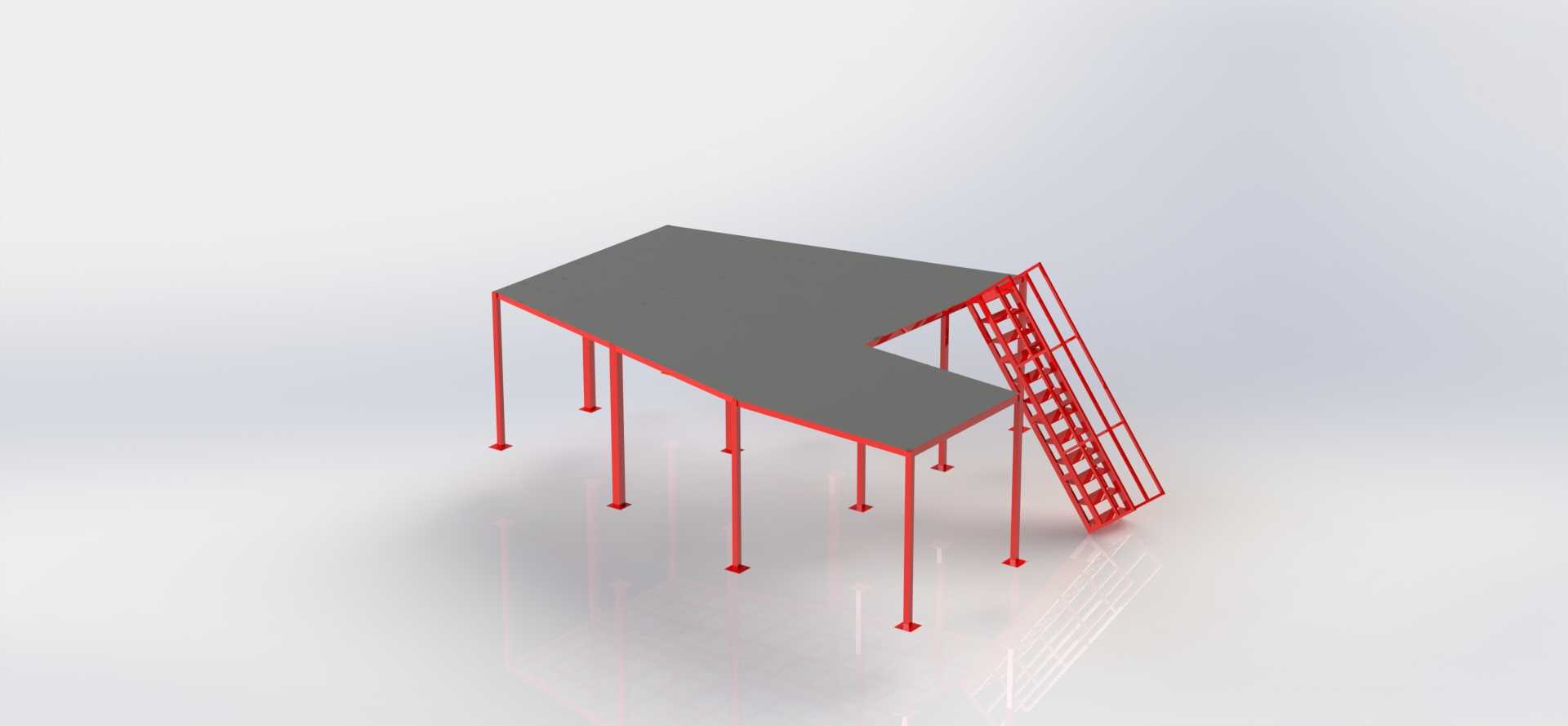

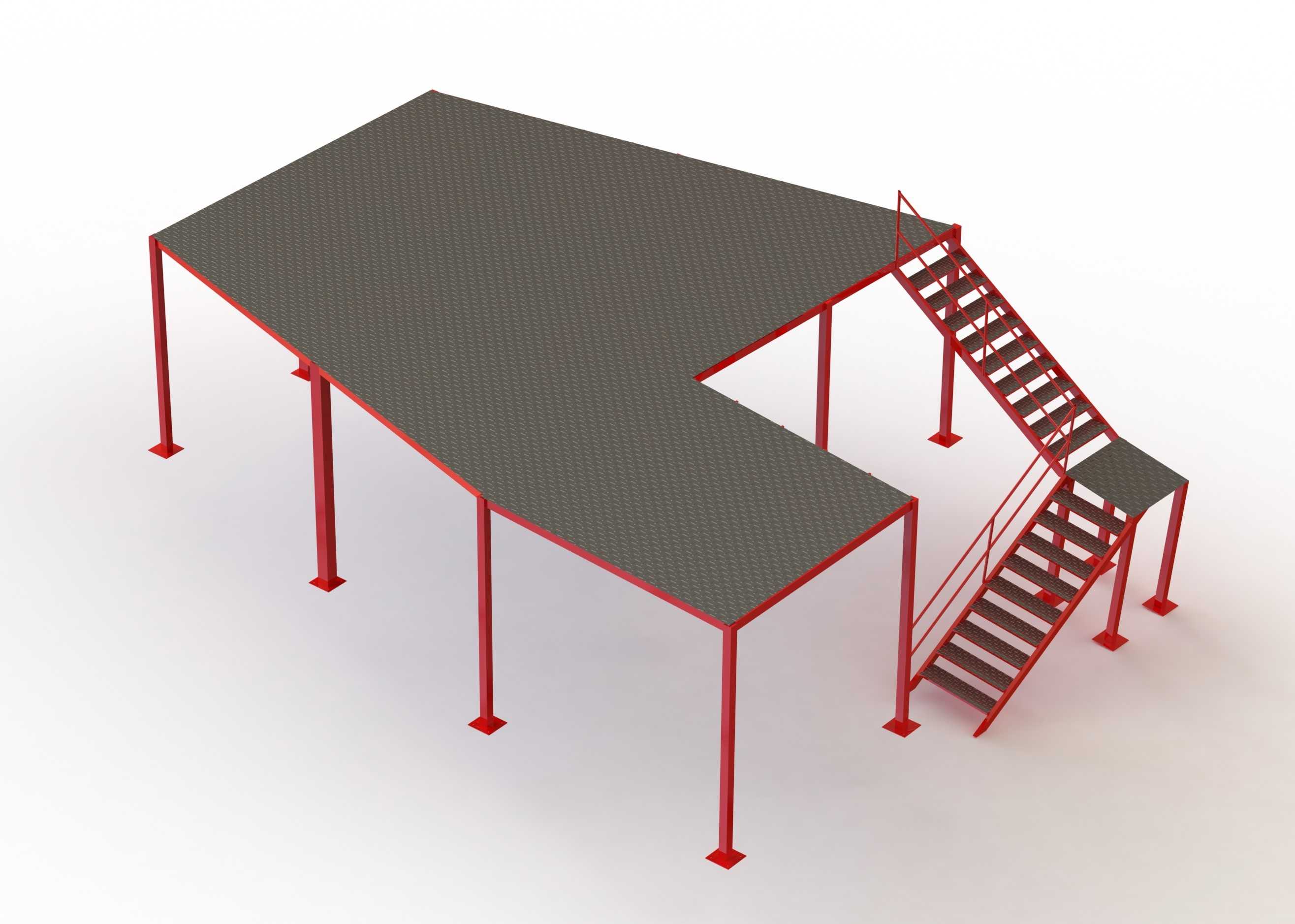

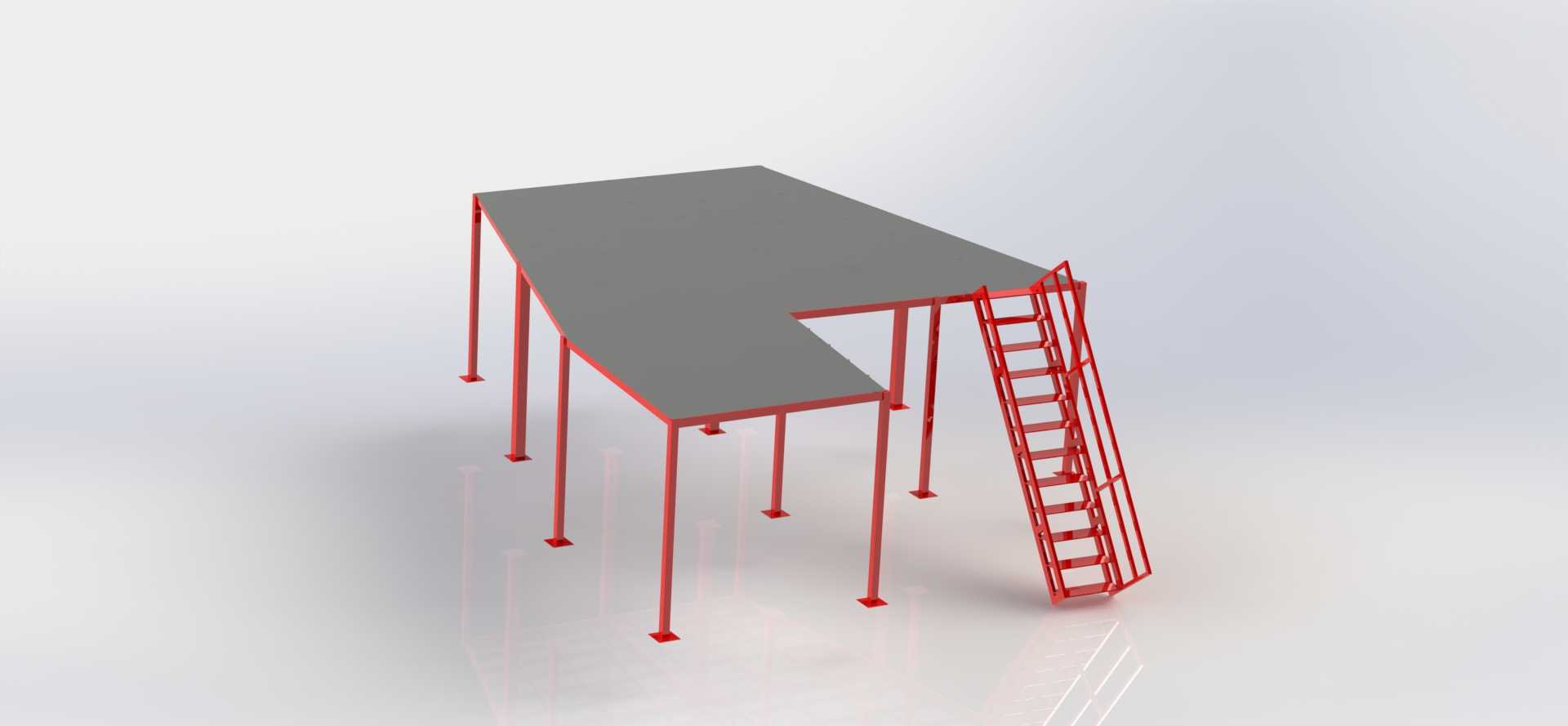

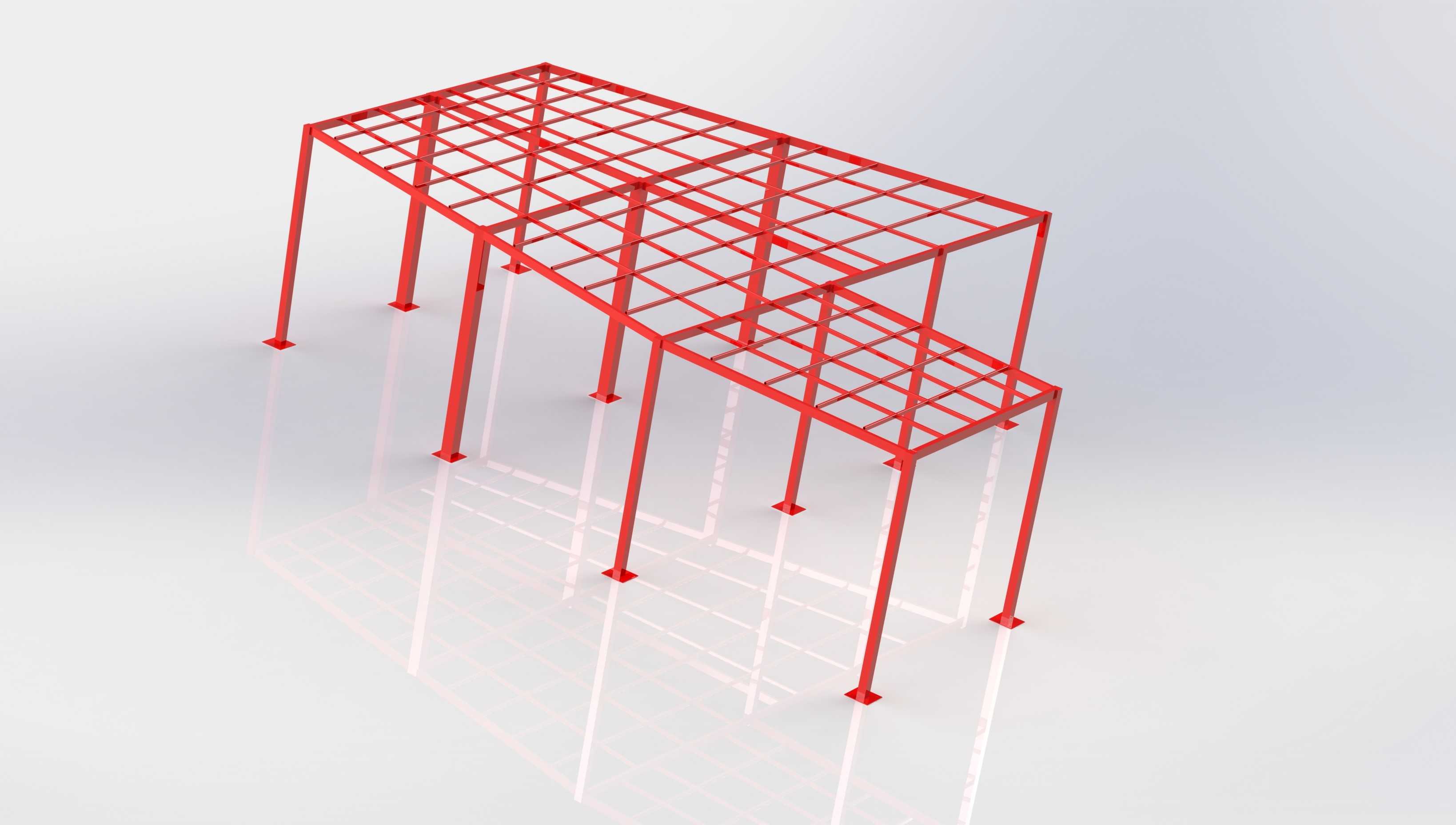

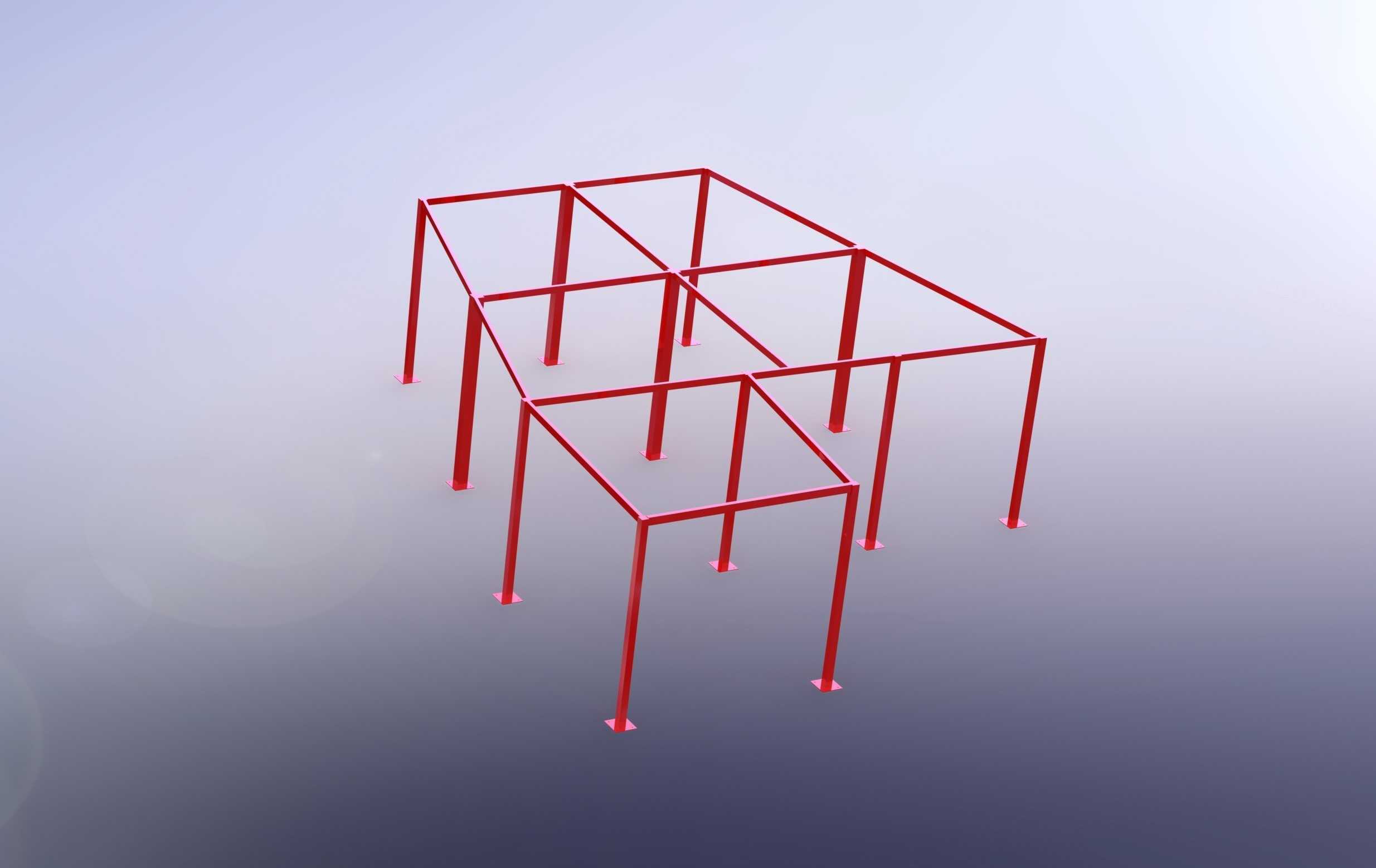

这套钢夹层结构主要面向工业厂区内部的空间扩容场景，常见于老旧车间层高富余但平面作业面积不足的改造项目，也可用于新建厂房内的局部操作平台、物料暂存区搭建，无需对原有厂房主体结构做大规模改动，就能在竖向空间上拓展出可用的作业或存储区域。整体楼面采用L型切角布局，适配厂区内不规则的柱网或避让现有设备、管线的安装需求，总覆盖面积约620平方英尺，所有支撑立柱采用空心箱形管截面，柱脚设置带锚栓孔的方形底板，可直接通过膨胀螺栓或预埋螺栓固定在原有混凝土地面上，安装时需保证各柱脚的水平度偏差控制在千分之二以内，避免后续楼面出现倾斜应力集中。楼面承载面板选用花纹钢板，表面的凸起纹路能有效提升行走摩擦力，即便在车间内有油污、水渍的工况下，也能降低人员滑倒的风险，面板下方通过次梁与主梁焊接形成整体受力框架，主梁与箱形管柱采用刚性焊接连接，节点处加设三角加劲板，提升整体抗剪、抗扭性能，常规工况下可满足每平方米200公斤的均布载荷要求，适配轻型物料堆放、人员巡检作业的使用需求。配套的双跑钢楼梯设置在L型楼面的内凹转角处，楼梯段采用斜向槽钢作为梯梁，踏步板采用花纹钢板弯折成型，两侧设置圆管扶手与竖向栏杆，栏杆间距符合工业防护安全规范，楼梯中间设置过渡休息平台，降低人员上下楼的体力消耗，楼梯上下端分别与夹层主梁、地面基础做刚性固定，避免使用过程中出现晃动。设计过程中优先考虑了现场拼装的便捷性，所有构件均可在工厂预制完成后拆分运输到现场，通过螺栓配合现场焊接完成组装，无需大型吊装设备即可完成安装，构件的截面选型兼顾了结构强度与材料成本，避免过度设计造成的材料浪费，同时所有外露钢构件均预留了防腐涂装的工艺余量，现场安装完成后可根据厂区环境涂刷对应防腐、防火涂层，延长结构使用寿命。安装边界方面，需注意夹层楼面的最低净空高度需满足下方通行或设备摆放的要求，楼梯入口处需预留不小于1米的通行空间，楼面边缘除楼梯开口外均设置防护栏杆，避免人员或物料坠落，整体结构的受力计算需结合现场原有地面的承载能力做复核，若地面承载力不足需提前做局部加固处理。
