带入口雨棚的层式独栋住宅剖切结构

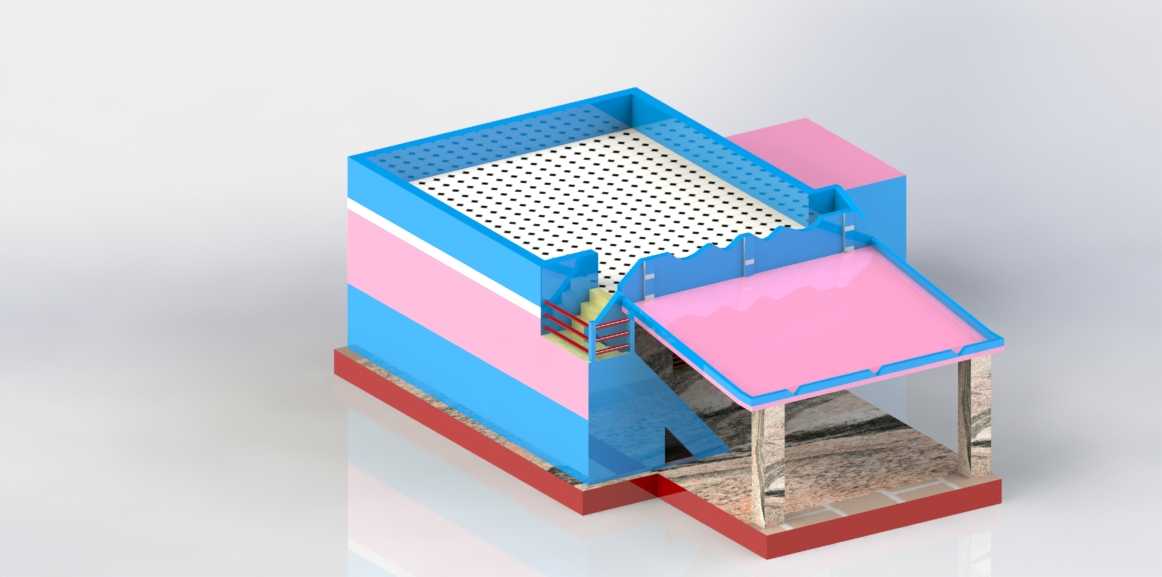

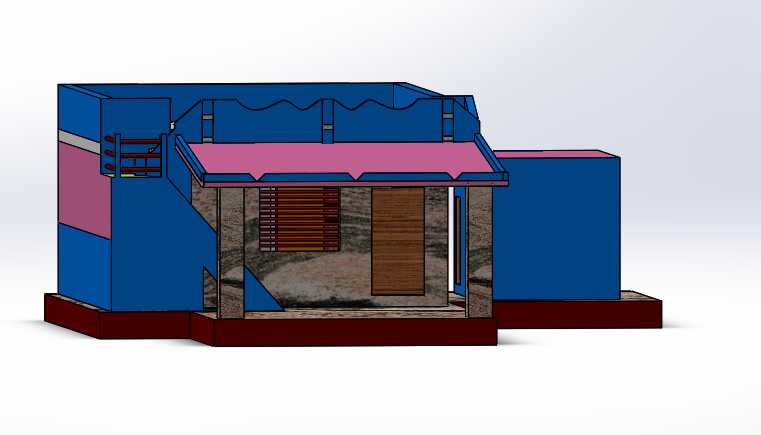

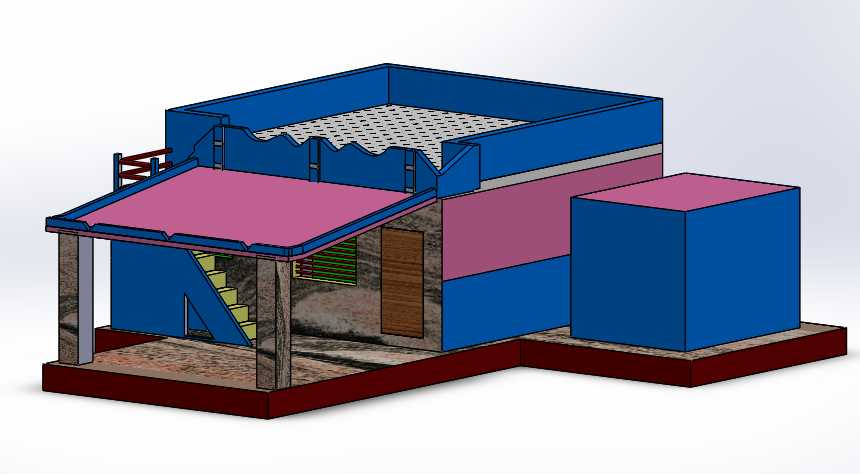

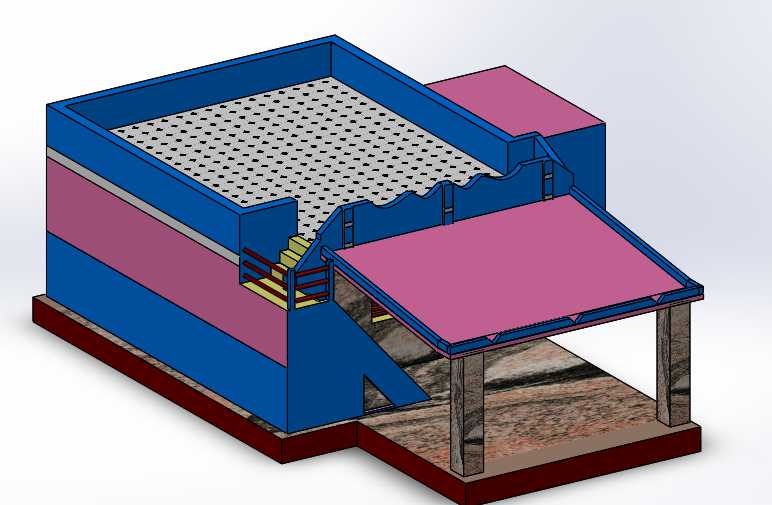

该住宅结构模型采用半剖切展示形式，将内部空间分层逻辑与外部围护构造同步呈现，在建筑方案汇报、结构构造教学场景中，可直观传递竖向空间划分与构件衔接关系，无需额外拆解模型即可让受众快速理解墙体、楼板、入口构件的位置对应关系。从实际使用维度看，模型还原的带顶入口雨棚采用立柱支撑形式，挑出长度覆盖入户通行区域，可在日常使用中遮挡入户路径的垂直落雨与正午直射阳光，避免入户门区域长期被雨水侵蚀，同时减少夏季阳光直射入户门带来的室内温升；雨棚顶面做了边缘收边构造，可引导顶面雨水向两侧排出，避免雨水沿雨棚边缘自由滴落打湿入户台阶。模型的分层构造清晰展示了不同功能层的边界，每层的围护墙体采用不同色彩区分，对应实际施工中不同材质或不同功能的墙体段，剖切位置保留了内部楼梯的衔接构造，可直观看到楼层间的通行路径衔接，楼梯侧边的防护栏杆也做了等比例还原，栏杆高度与梯段宽度的比例符合常规住宅的通行尺度要求。底部的红色基座对应建筑的底层基础或室外地坪抬升部分，可清晰展示建筑主体与室外地面的衔接边界，在做场地竖向设计时，可直接参考该基座高度确定室内外高差，避免出现入户台阶步数不合理、雨水倒灌入户的问题。设计过程中优先保证了空间逻辑的可读性，没有做多余的装饰构件堆砌，所有外露构件都对应实际住宅的必备功能部分，外墙的分层色彩既做了视觉区分，也对应实际建筑中外墙装饰层的分缝逻辑，在后续细化施工图时，可直接基于该模型的墙体分段确定外墙装饰的施工分界。模型的整体外轮廓规整，没有出现异形悬挑的复杂结构，适配常规村镇独栋住宅的建造条件，不需要特殊的施工工艺即可落地，入口雨棚的立柱位置避开了主要通行路径，不会对入户动线造成遮挡，雨棚下方的空间尺度可满足两人同时撑伞通行的需求，不会出现通行时磕碰雨棚立柱的问题。
