房间供暖循环系统恒温通道阀结构设计

这款恒温通道阀主要应用于民用住宅、小型商用建筑的热水供暖循环回路中，直接安装在散热器进水端支路，承担单组散热末端的流量调节与通断控制功能，是分户供暖、分室控温系统里的核心执行部件。从实际使用场景来看，它不需要额外外接动力源，依靠内置温感元件的形变驱动阀芯动作，能够根据用户设定的温度自动调整流经散热器的热水流量，避免房间过热造成的热能浪费，同时维持室内温度稳定在舒适区间，适配绝大多数低温热水辐射供暖、散热器对流供暖的户内管路工况。

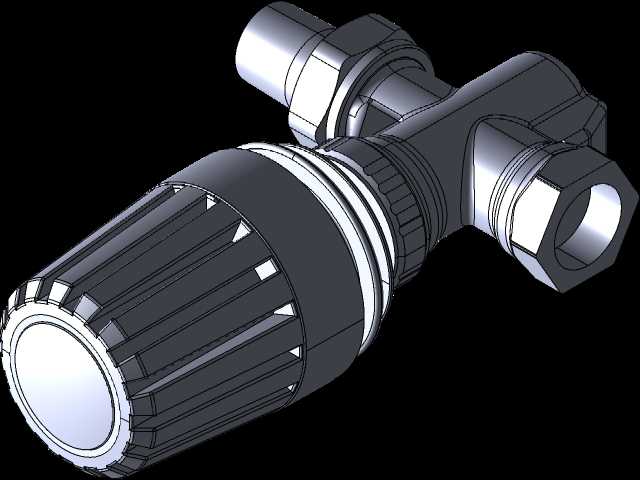

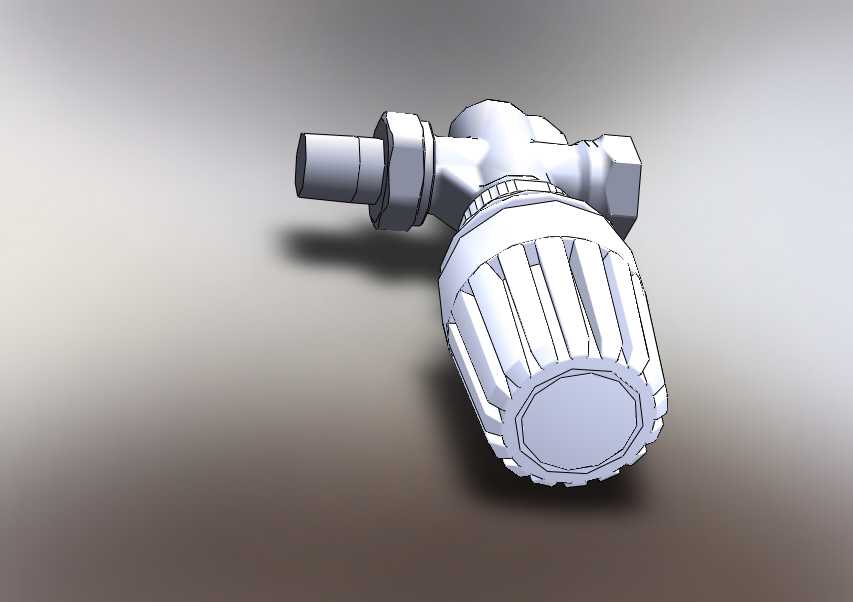

从结构设计思路来看，这款阀采用角式安装布局，进水端与出水端呈90度夹角，适配墙面暗装管路与散热器侧接的常规安装空间，手轮部分做了竖向防滑棱条设计，用户无需额外工具即可徒手完成温度设定操作，调节刻度隐藏在手轮下端，既避免日常清洁时的刻度磨损，也能防止无关人员误碰改动设定值。阀体流道做了平滑过渡处理，没有突兀的截面突变，能够最大程度降低热水流经时的局部阻力损失，减少循环泵的输出负载，内置的阀芯密封件采用耐温耐磨的弹性材质，长期在80摄氏度左右的热水工况下工作也不会出现硬化渗漏问题，阀杆部位设置了多重密封结构，杜绝长期使用后的外漏风险。

在安装边界与尺寸适配方面，这款阀的进水端采用外螺纹活接结构，能够适配DN15、DN20两种常规户内供暖支管规格，活接内置密封垫圈，安装时不需要额外缠绕过多密封填料即可保证连接密封性，出水端采用内螺纹直连结构，可直接对接散热器的进水接口，整体安装后突出墙面的尺寸控制在合理范围，不会与散热器装饰罩、墙面踢脚线产生安装干涉。手轮的最大旋转扭矩控制在普通人徒手操作的舒适区间，即使是老年用户也能轻松完成温度调节，阀体外部做了哑光防锈处理，既可以适配明装管路的装修风格，也能适应潮湿的卫浴间安装环境，不会因为长期接触潮气出现表面锈蚀掉漆的问题。在实际选型过程中，设计人员可以直接将该模型导入BIM管路系统中，提前校验安装空间、核对接口尺寸，避免现场施工时出现管路错位、安装空间不足的问题，模型还原了产品的所有外部结构特征与关键安装尺寸，能够直接用于供暖系统的三维管线综合排布，减少现场施工的返工概率。
