直升机底部框架适配电池箱组装结构设计

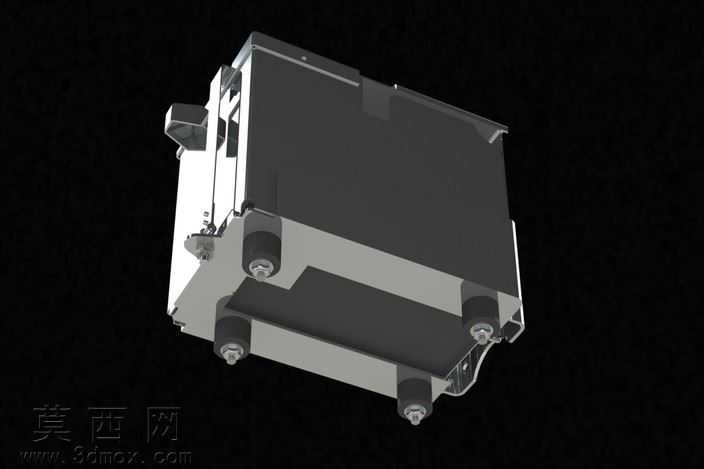

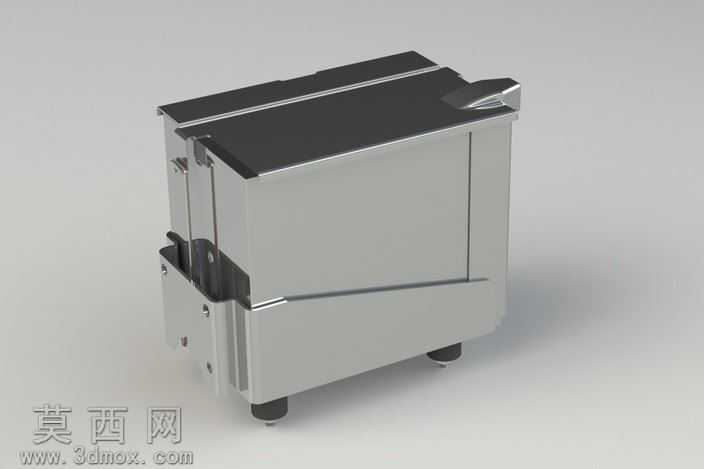

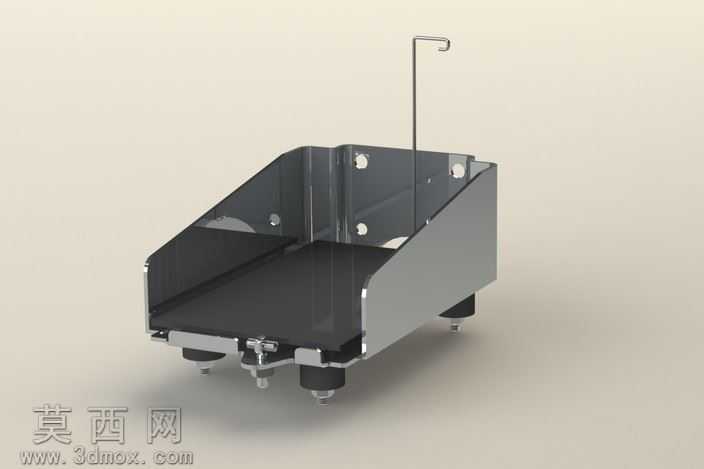

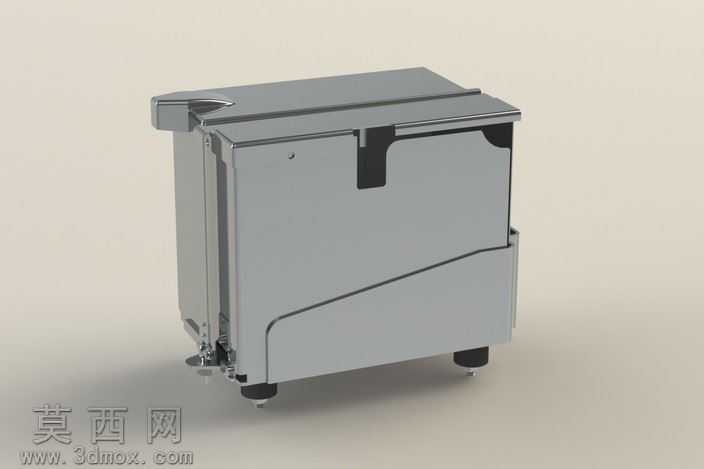

本作品为适配直升机底部框架安装修改的完整电池箱组装三维模型，建模过程严格遵循航空机载配件的尺寸精度要求，先通过基准面定位确定箱体与直升机底架的安装孔位坐标，以自底向上的装配逻辑完成所有零部件的建模与配合约束。建模阶段首先构建箱体主体的金属外壳结构，采用抽壳特征完成壁厚控制，对箱体边角做圆角过渡处理避免应力集中，同时预留出电池模组的安装腔体与走线槽位；针对箱体顶部的翻盖锁止结构，单独建模卡扣与铰接转轴零件，通过同轴心、面重合的配合关系实现翻盖的开合运动模拟，确保锁止状态下卡扣与箱体卡槽的贴合精度。底部安装支脚部分根据直升机底架的安装点位做了针对性修型，每个支脚都预留了螺栓过孔与减震垫安装位，建模时对支脚与箱体主体的连接部位做了加强筋结构设计，提升机载工况下的抗振性能。材质渲染阶段，箱体主体赋予哑光金属铝合金材质，调整金属粗糙度与反射参数模拟航空铝材的表面处理效果，顶部翻盖赋予深黑色哑光工程塑料材质，还原绝缘防护盖板的质感，底部减震垫赋予黑色橡胶材质，调整漫反射与凹凸贴图模拟橡胶表面的细微防滑纹理，安装卡扣部分做亮面金属镀铬处理，突出锁止结构的金属质感。结构设计上充分考虑机载电池的防护需求，箱体侧壁做了密封槽结构预留，可适配密封圈实现防水防尘防护，内部腔体设置了电池模组的限位卡槽，避免飞行过程中电池移位，同时在箱体侧面预留了电源输出接口的安装位，兼顾结构强度与电气连接的便利性。整体装配完成后做了全局干涉检查，确保所有活动部件无运动干涉，固定部件贴合紧密，完全匹配直升机底部框架的安装修改需求，可直接用于结构验证、装配模拟以及后续的加工出图参考。
