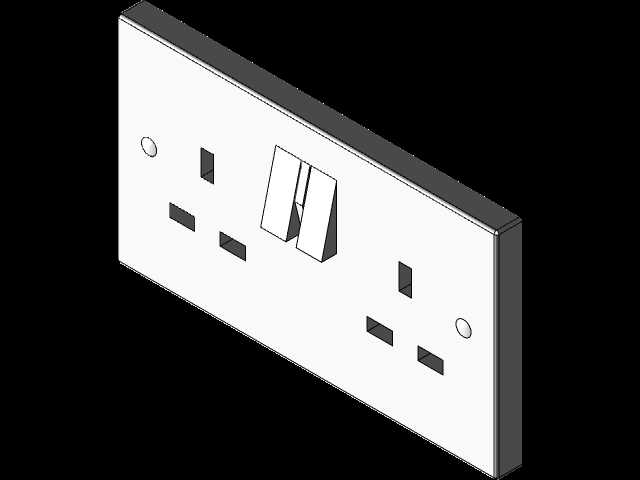

带双控开关英式双联电源插座结构设计

这款带开关的双联英式插座，主要面向民用住宅、商业办公空间的墙面强电布线场景使用，日常承担小功率用电设备的取电接驳功能，同时自带的分控开关可独立控制对应插座回路的通断，无需频繁插拔插头即可切断设备供电，能有效降低待机能耗，也能减少插头反复插拔带来的接触件磨损问题。从设计逻辑来看，整体采用86型墙面安装的通用尺寸边界，面板边缘做了微小的倒角处理，既可以避免安装后边缘割手，也能适配墙面轻微的不平整问题，安装孔位采用标准的60mm中心距设计，可直接匹配国内通用的暗装接线底盒，不需要额外改造预埋结构。面板上的两组英式三孔插孔，严格遵循BS1363标准的孔位间距设计，每个插孔的接触弹片预留了足够的夹持行程，可适配标准方脚插头的插入深度，避免出现插合不到位导致的接触不良、发热打火问题；两个开关按键采用跷板式结构，按键的按压行程设置在3mm左右，按压力度控制在适中区间，既不会因为力度太轻出现误触发，也不会因为按压力度过大影响日常使用手感，按键与面板之间的缝隙控制在0.3mm以内，可阻挡日常灰尘进入壳体内部，同时也能避免清洁时的水渍渗入引发安全隐患。结构设计上，面板与底座采用卡扣加螺丝的双重固定方式，卡扣承担初步定位作用，螺丝锁紧后可保证面板与底座结合面的缝隙均匀，不会出现翘边问题；内部的载流件采用一体化铜带设计，减少了铆接节点的接触电阻，长期满负载运行时的温升控制在安全阈值内。安装边界方面，插座整体的壳体深度控制在35mm以内，可适配绝大多数常规深度的暗装底盒，接线端子采用压线式结构，可容纳1.5-2.5平方毫米的铜芯导线接入，接线时不需要对导线做特殊处理，拧紧压线螺丝即可实现可靠的电气连接，同时端子处设置了防误触挡板，在接线完成后可避免手指误触带电部件。从实际使用的适配性来看，这款插座可同时接驳两个英式标准插头的用电设备，每个回路独立开关控制的设计，尤其适合接驳电视机、机顶盒、桌面充电器这类需要频繁通断电源的设备，不需要每次使用后都拔下插头，也能避免长期待机带来的能源浪费；面板采用平面化设计，日常清洁时可以直接用抹布擦拭表面，没有难以清理的凹凸缝隙，适合在客厅、卧室、办公室等多种室内场景使用。建模过程中对各个配合件的公差做了合理预留，卡扣的配合量设置在0.2mm，既可以保证装配时的卡扣连接强度，也不会因为过盈量太大导致装配困难；开关按键的转轴处预留了0.1mm的活动间隙，保证按键按压时无卡顿，长期使用也不会出现卡涩问题。
