悬臂式薄板真空搬运作业装置

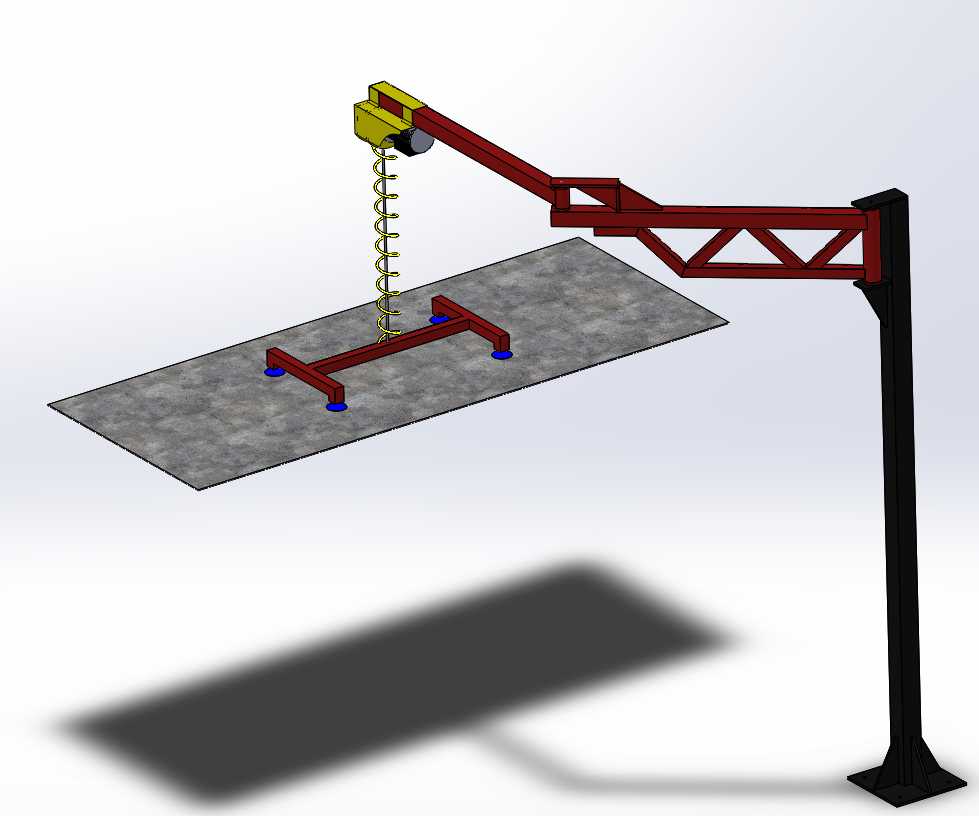

这套悬臂结构的薄板取放装置，主要面向钣金加工、钢材预处理、板材下料工位的物料转运需求，解决大尺寸薄钢板、复合薄板人工抬取易变形、易滑脱、作业风险高的实际问题，适配车间内固定工位的短距离板材移载作业，覆盖剪板机上料、激光切割机上下料、板材堆垛转运等常见生产场景。整套设备采用单立柱落地安装形式，立柱底部通过膨胀螺栓与车间混凝土地面固定，安装时需保证立柱垂直度偏差不超过1/1000，悬臂有效作业半径覆盖以立柱为圆心的扇形作业区域，可覆盖半径内2-3台加工设备的上料位，无需额外铺设地面轨道，不占用车间地面物流通道。悬臂主体采用桁架式焊接结构，相比实心钢梁结构在保证抗弯扭强度的前提下降低了自重，减少悬臂回转时的驱动负载，悬臂末端配置带缓冲的弹簧平衡机构，可在垂直行程内自动平衡取料端的重量，操作人员仅需施加很小的力即可带动取料端上下移动，降低长时间操作的疲劳感。取料执行端采用框架式吸盘排布结构，吸盘支架根据常见薄板的幅面尺寸设计，四个真空吸盘对称布置在支架四角，可根据板材实际尺寸调整吸盘的安装位置，避免吸附时板材局部受力产生翘曲变形，吸盘采用丁腈橡胶材质，接触板材时不会划伤板面涂层，适配冷轧钢板、铝板、不锈钢板等多种材质的薄板搬运。设计过程中优先考虑了作业安全性，弹簧平衡机构配置防坠锁止结构，一旦弹簧出现失效情况可立刻锁止垂直移动行程，避免取料端坠落；悬臂回转部位设置有限位挡块，可根据工位实际布局调整回转角度范围，防止悬臂转动超出作业区域碰撞周边设备。整套装置的垂直作业行程覆盖从地面堆垛位到设备工作台面的高度差，无需额外配置升降辅助结构，吸盘的真空发生装置集成在悬臂末端的安装盒内，缩短真空气路长度，提升吸盘吸附响应速度，作业时操作人员仅需拉动操作手柄即可带动悬臂在覆盖范围内移动，对准板材后触发真空开关即可完成吸附，移动到目标位置后破除真空即可完成放料，单人即可完成全流程操作，相比传统人工抬板作业可降低60%以上的人力投入，同时减少薄板搬运过程中的折边、划伤等质量问题。
