钢筋混凝土喷射机组RG180结构设计

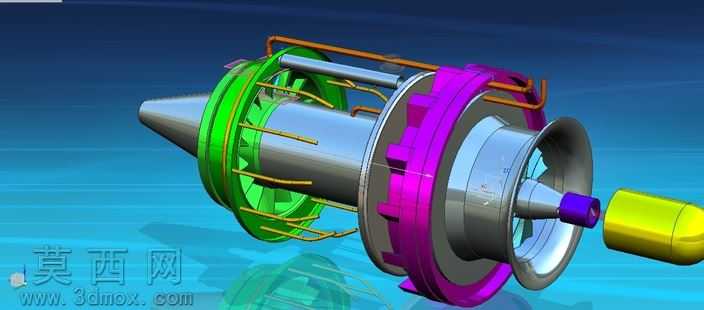

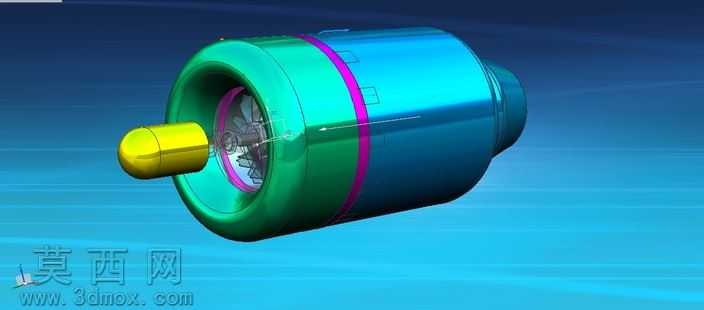

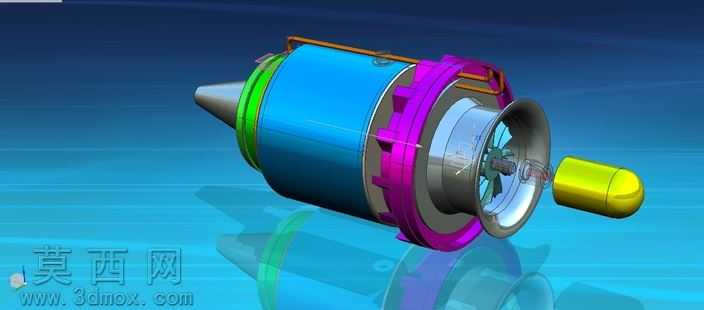

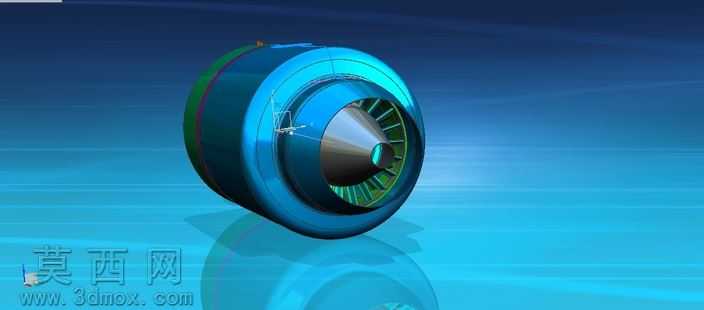

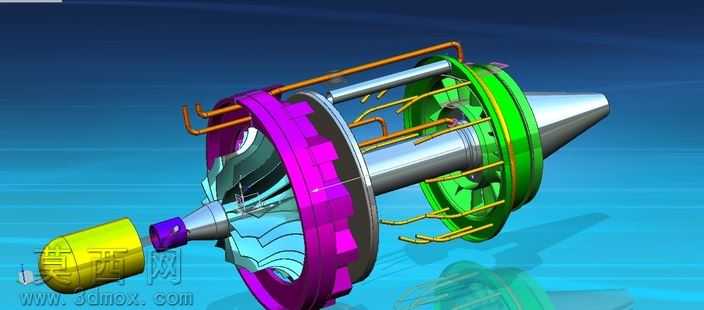

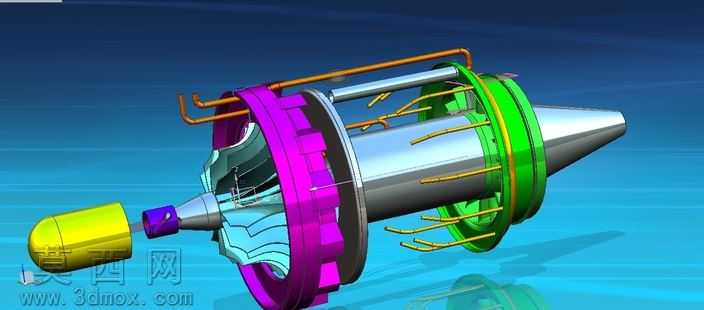

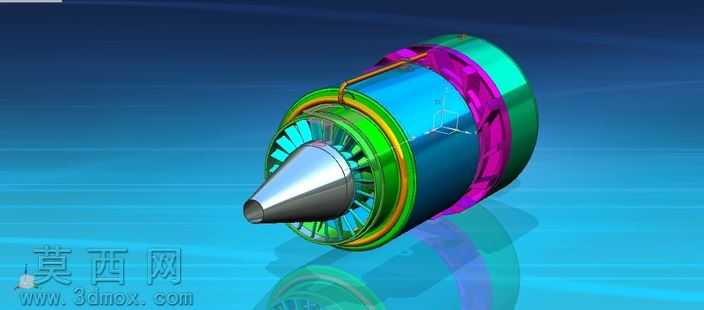

本作品为钢筋混凝土喷射机组RG180的三维结构设计，采用NX软件完成全参数化建模，整体装配关系清晰，各部件间的配合公差经过合理推演，可直观呈现设备的完整运行逻辑。建模过程中首先搭建核心主轴基准，以中心回转轴线为装配主参考，依次完成进料端组件、混合腔结构、回转喷射头、导流管路等核心模块的建模，每一个零部件都按照实际工程尺寸进行1:1还原，确保各部件的装配干涉检查全部通过。渲染阶段针对不同功能部件赋予差异化材质：进料端的混合腔体采用高耐磨合金材质，呈现哑光金属灰的质感，表面添加细微的磨损纹理以贴合实际施工中的使用状态；外侧的固定法兰与锁紧环分别赋予紫色与绿色的工程塑料包覆层材质，既区分不同功能模块，也还原了设备外层防护的材质特性；中心主轴采用抛光不锈钢材质，添加金属反光与细微的加工刀痕纹理，提升模型的真实感；环绕布置的导流管路采用铜质金属材质，呈现暖调金属光泽，与主体结构形成视觉区分。结构设计上，该喷射机组采用同轴回转式喷射结构，前端的锥形喷头可实现混凝土浆料的高压聚拢喷射，外侧环绕的多组导流管路可分别输送速凝剂与高压空气，在混合腔位置与混凝土浆料完成充分混合后，通过回转喷头实现多角度的喷射作业；进料端的快接结构可快速对接混凝土输送管道，锁紧环采用齿形咬合结构，可在高压作业状态下保证连接的密封性与结构稳定性，避免浆料泄漏。设计思路围绕工程施工中的实际需求展开，在保证结构强度的前提下尽可能优化部件的拆装便捷性，所有易磨损部件都设计为快拆式结构，可在施工现场快速完成更换，降低设备维护的时间成本；整体结构的重心经过合理配平，可适配不同的机械臂挂载需求，满足隧道支护、边坡加固等不同施工场景的使用要求，模型完整还原了设备的内部流道与外部连接结构，可用于后续的工程仿真、施工演示以及结构优化参考。
