跨路桁架式人行天桥结构设计方案

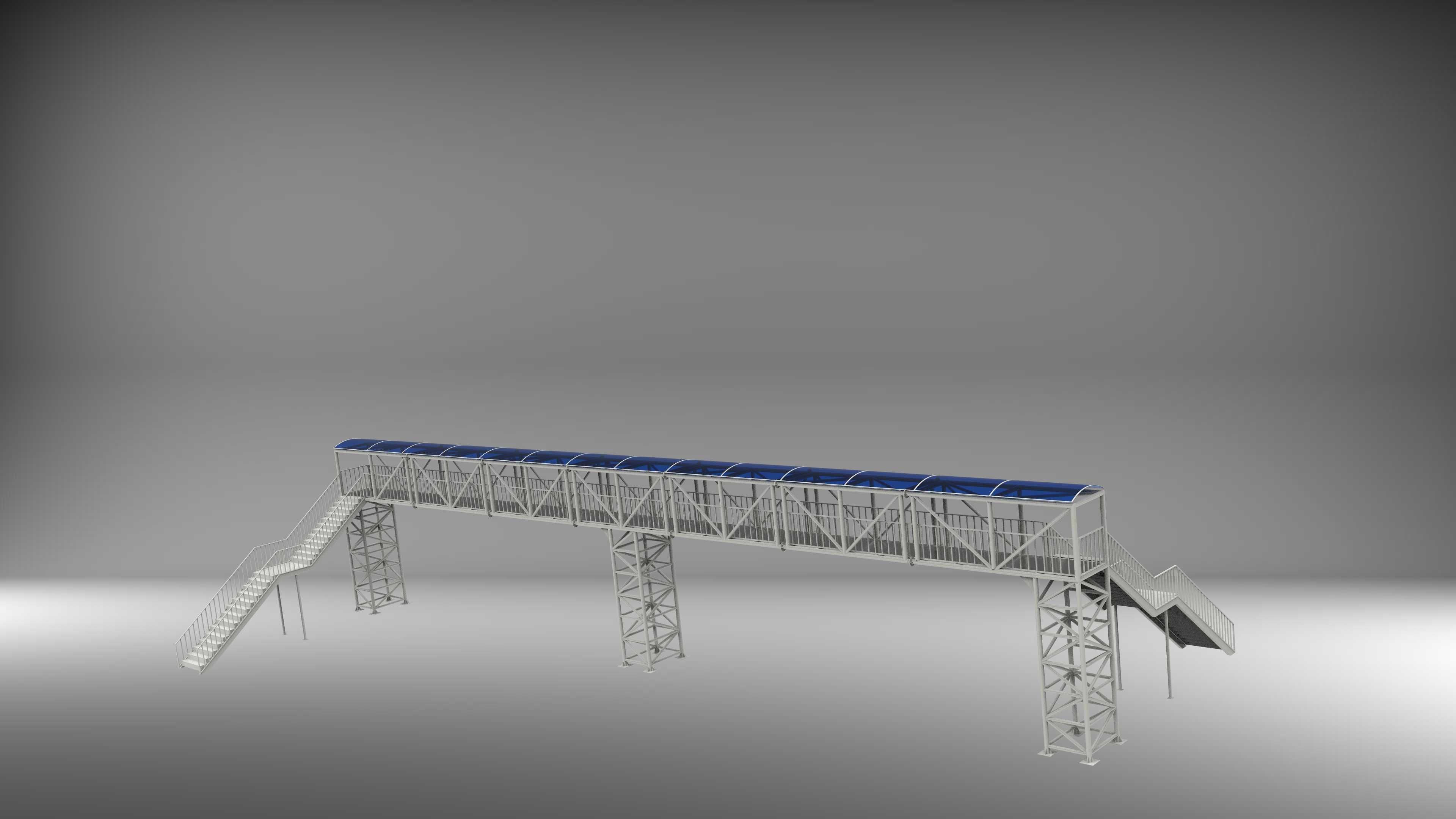

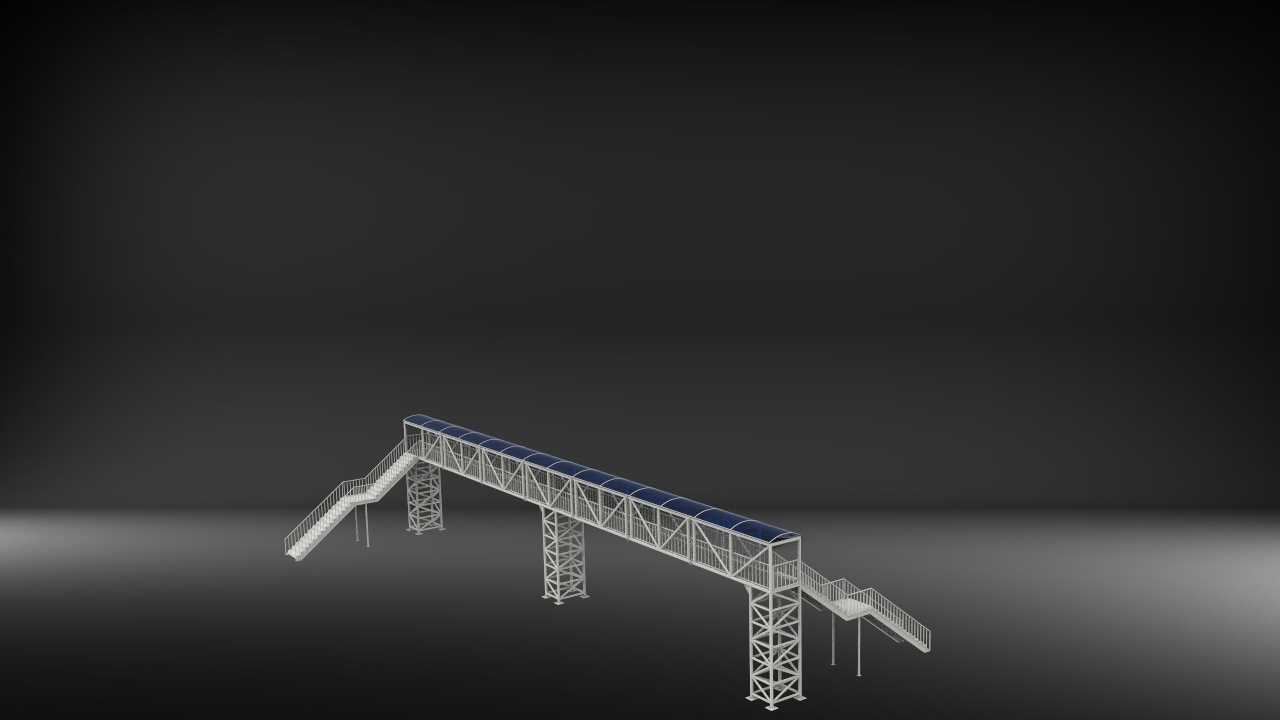

该跨路桁架式人行设施主要应用于城市主次干道、厂区内部主干道、产业园区通勤路口等场景，解决人流与车流平面交叉的通行冲突问题，避免行人横穿机动车道带来的安全隐患，同时可在大型厂区内连通不同生产区块，满足员工通勤、小件物料人力转运的通行需求。整体采用桁架式主桥承重结构，主桥沿跨径方向设置多组格构式钢支撑柱，支撑柱底部通过预埋地脚螺栓与混凝土基础锚固，可适配不同宽度的跨路需求，单跨跨径可根据实际路口宽度调整，主桥净空高度满足常规机动车通行限界要求，安装时需提前核算基础承载能力，确保支撑点位避开地下管线、路基薄弱区域。主桥两侧设置连续防护栏杆，栏杆高度符合人行设施安全防护规范，栏杆杆件采用等边角钢焊接成型，杆件间距满足防坠落安全要求，主桥顶面铺设防滑通行面板，面板与桁架主梁采用螺栓连接，便于后期维护更换。主桥顶部设置连续弧形雨棚，雨棚骨架采用薄壁型钢弯折成型，外覆耐力板面层，可在雨雪天气为通行人员提供遮蔽，雨棚沿主桥通长布置，两端延伸至梯道起始位置上方，避免梯道入口处积水积雪。主桥两端分别设置折返式梯道，梯道踏步采用防滑花纹钢板制作，梯道坡度符合人行舒适通行要求，梯道两侧同步设置与主桥同规格的防护栏杆，梯道底部设置辅助支撑，避免梯道段出现结构挠度超标问题。设计过程中优先采用模块化拆分思路，主桥桁架、支撑柱、梯道、雨棚均拆分为独立运输单元，各单元之间采用高强螺栓现场拼接，无需大量现场焊接作业，可大幅缩短现场安装周期，降低施工对路口通行的影响。结构受力核算时，主桥桁架杆件按均布人行荷载、局部集中荷载组合验算，支撑柱按压弯构件核算稳定性，梯道段单独核算踏步承载能力与梯道梁挠度，所有外露钢构件均预设镀锌防腐层厚度，满足户外长期使用的防腐要求，安装时需保证各拼接节点的螺栓扭矩符合设计要求，整体结构安装完成后需做水平度与挠度检测，确认符合通行安全标准后方可投入使用。
