户外壁挂式复古LED招牌灯箱结构设计

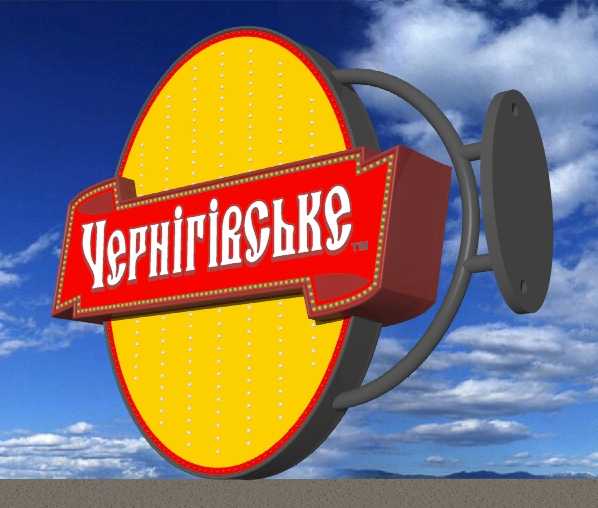

这款壁挂式LED标识构件主要应用于临街商铺、商圈门店、特色餐饮场所的户外门头导视场景，承担夜间品牌展示、门店位置指引的实际功能，相比传统平面喷绘招牌，立体结构的视觉冲击力更强，在夜间光线环境下的识别距离更远。从结构设计层面来看，整体采用椭圆主标识面板加侧装支架的组合形式，正面标识区域做了分层结构设计，外层椭圆边框做圆弧收边处理，避免户外安装时的锐边划伤风险，中间区域预留LED点阵光源的安装位，表面可搭配透光面板实现均匀漫反射出光，避免出现局部亮斑或暗区。正面附加的异形标识牌采用凸起式立体结构，与主面板之间预留足够的走线空间，内部可暗藏光源供电线路，所有外露的拼接位置都做了错位止口设计，减少户外雨水渗入内部电路仓的概率。安装端采用圆形壁挂固定板设计，板上预留两个对称的安装孔位，适配常规膨胀螺栓的安装尺寸，固定板与主标识体之间通过弧形弯管支架连接，支架的弯曲半径经过受力校核，既保证整体结构的抗风载能力，也让标识体与墙面之间留出合适的散热间隙，避免长期紧贴墙面导致的积水锈蚀问题。设计过程中优先考虑户外长期使用的耐久性，金属结构件的壁厚选择兼顾刚性与整体重量，不会因为自重过大导致安装负载超标，同时塑料透光部件的卡扣结构做了防脱设计，避免大风天气下部件脱落。整体安装边界控制合理，伸出墙面的距离不会占用过多人行通道空间，椭圆面板的尺寸比例适配多数中小型门店的门头安装区域，不需要额外做结构改造即可完成壁挂固定。结构内部的光源仓预留了通用驱动电源的安装位，可适配常规市售的LED恒流驱动，不需要单独定制专用供电配件，后期维护更换光源时只需要拆开正面的透光面板即可操作，不需要整体拆卸招牌，降低后期运维的操作难度。所有边角位置都做了圆角过渡处理，既提升整体外观的复古质感，也减少户外使用过程中积灰积水的死角，降低清洁维护的频次。
