工业重型滑动平移导轨门架结构

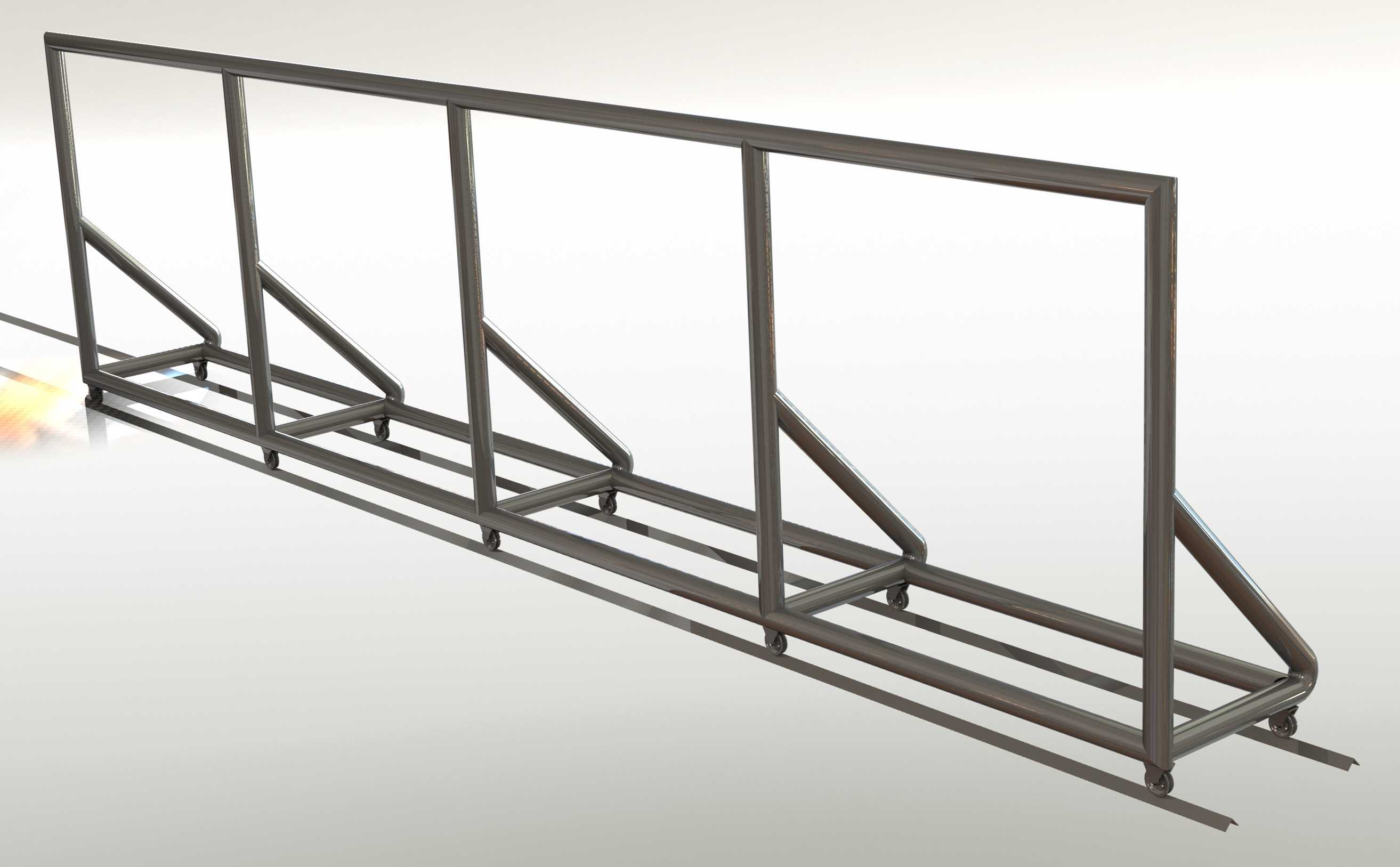

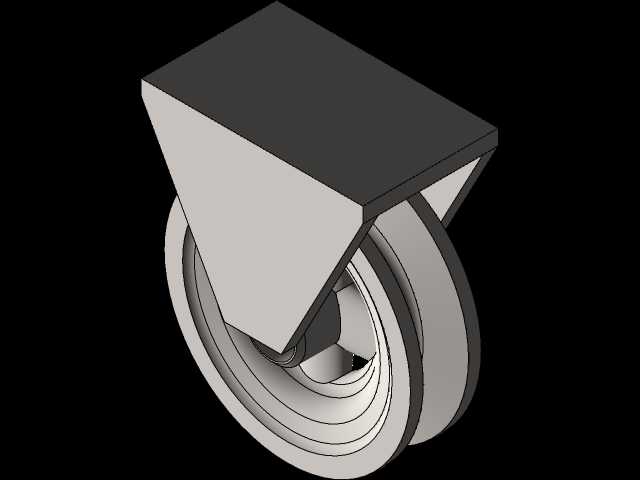

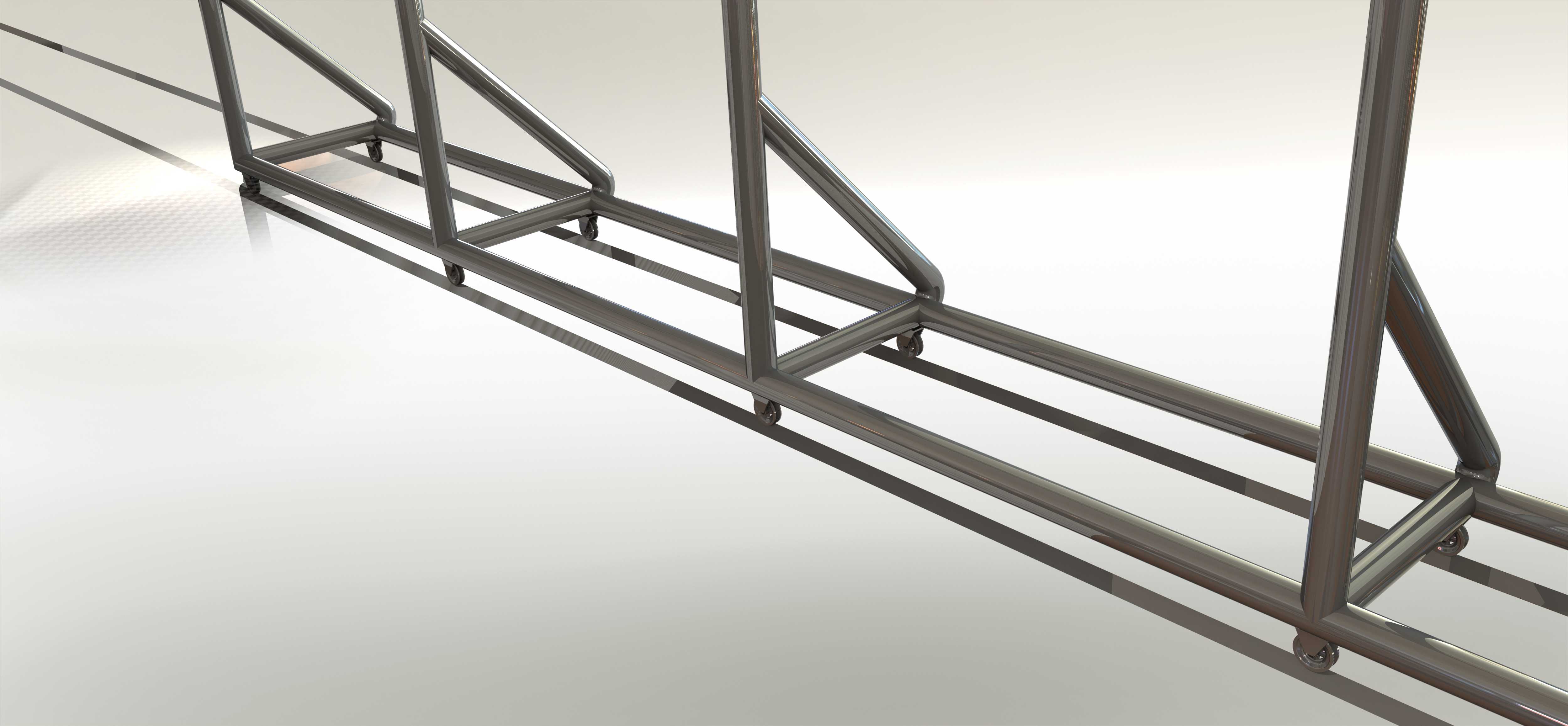

该滑动平移结构多应用于厂区车间隔断、大型仓储区域通道门、设备防护外罩平移门等场景，可适配大跨度开口的空间分隔需求，相比平开门结构能大幅节省门体开合占用的侧向空间，在通道宽度有限、人员及物料转运频繁的工业场景中实用性突出。整套结构采用矩形钢管焊接成型的框架作为主体承载构件，框架的竖向支撑与横向连接梁通过三角斜撑做加强处理，斜撑布置在每段竖向立柱与底部横梁的连接节点处，可抵消门体平移过程中产生的侧向扭力，避免框架长期受力出现焊接节点开裂或整体形变。底部承载梁下方等距安装有带安装座的滚轮组件，滚轮采用深沟球轴承作为转动核心，外圈采用耐磨聚氨酯材质，既可以降低滚动过程中的运行噪音，也能避免金属滚轮直接碾压导轨造成的导轨面磨损，滚轮的安装座预留有高度调节余量，可在现场安装时根据导轨实际铺设的平面度误差调整单个滚轮的高度，保证四个滚轮均匀承载，避免出现个别滚轮悬空受力不均导致的门体卡顿。设计阶段优先考虑了现场安装的适配性，框架的整体宽度可根据实际门洞开口尺寸做模块化拼接，单段标准框架长度适配常规2米跨度的门洞，多段拼接时通过端部的法兰连接板用螺栓锁紧，无需现场做焊接作业，降低现场安装的施工难度。导轨采用与滚轮槽型匹配的冷弯型钢，铺设时需保证导轨的直线度误差每米不超过1毫米，两根平行导轨的水平高度差控制在2毫米以内，避免门体运行时出现卡滞或滚轮脱轨的风险。门体的侧向导向通过侧边的导向滑块实现，滑块采用自润滑尼龙材质，卡在侧向导轨的槽内，可限制门体平移过程中的前后晃动量，保证门体运行时的稳定性。框架的表面处理可根据使用场景选择喷塑或镀锌工艺，在潮湿或有腐蚀介质的车间场景下采用热镀锌处理可大幅提升结构的防锈蚀能力，延长整体使用寿命。整套结构没有复杂的传动构件，日常维护仅需定期清理导轨面的杂物、在滚轮轴承处加注润滑脂即可，维护成本极低，适合在工业场景下长期高频率使用。
