户外锥形织物遮阳篷结构设计方案

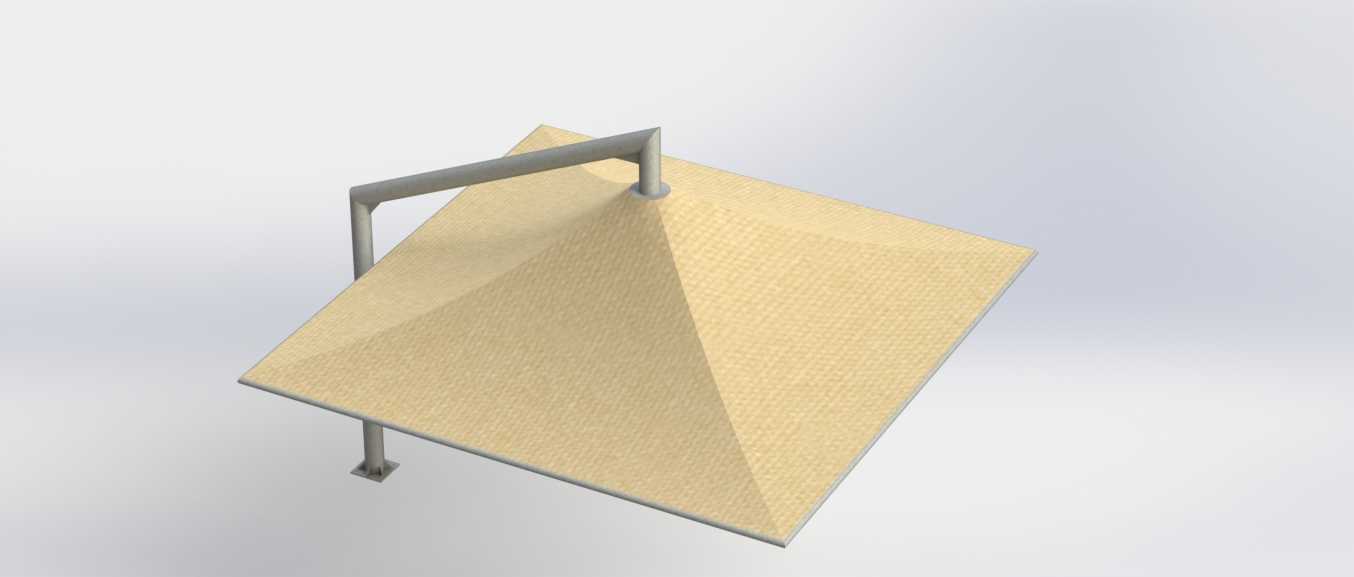

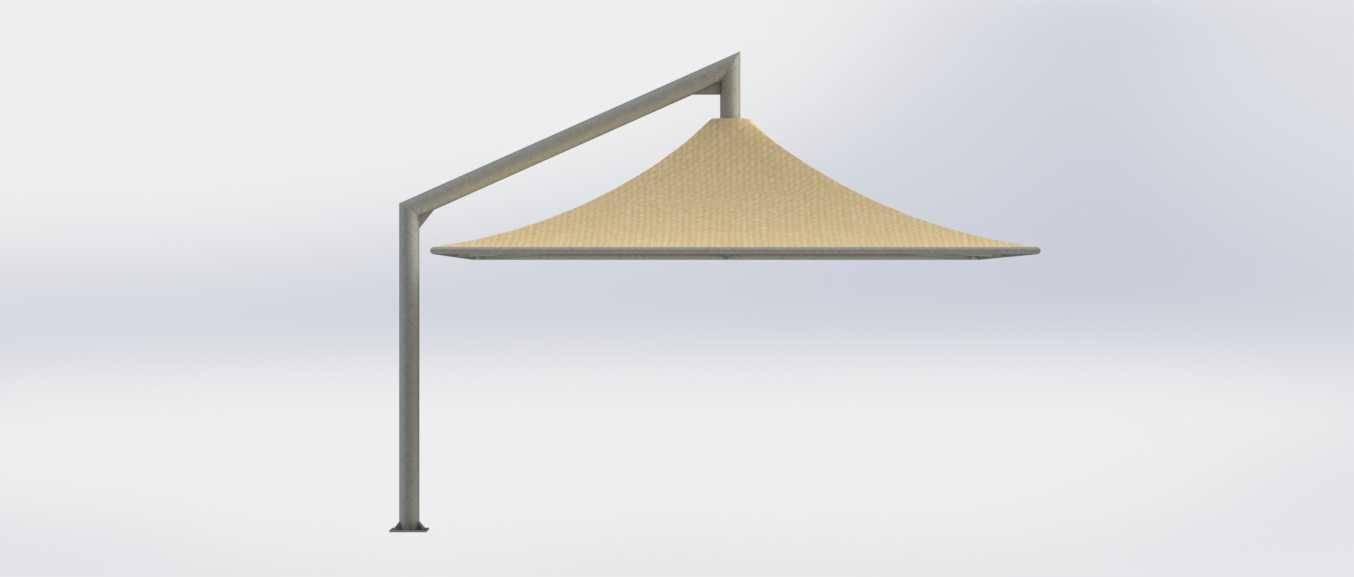

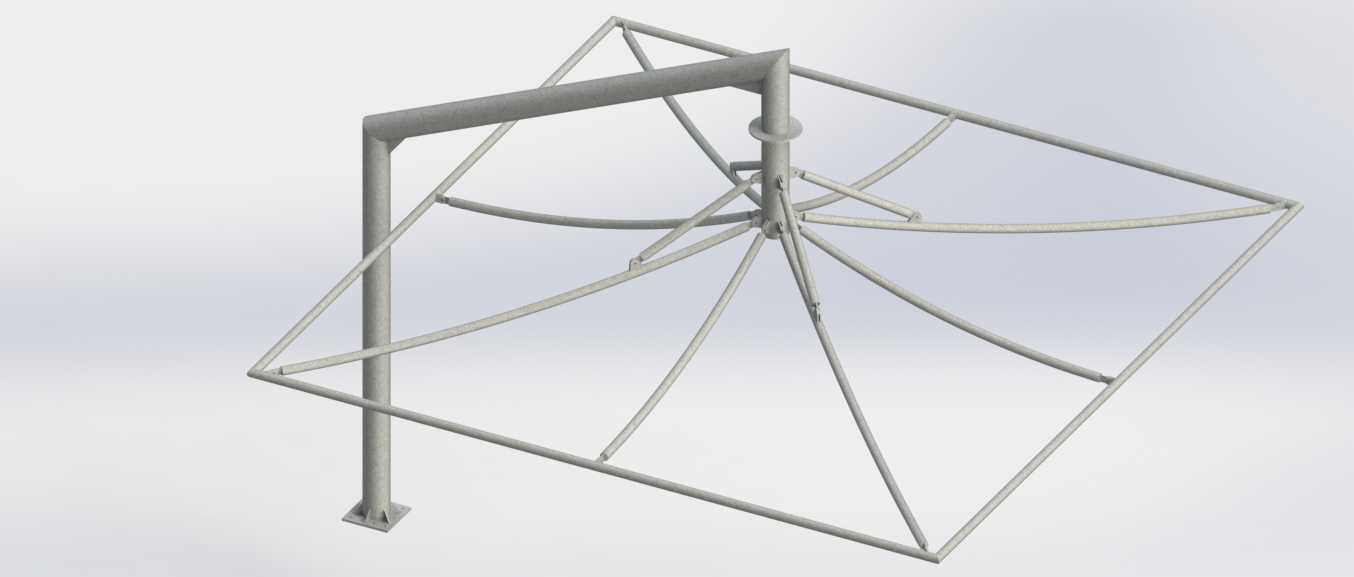

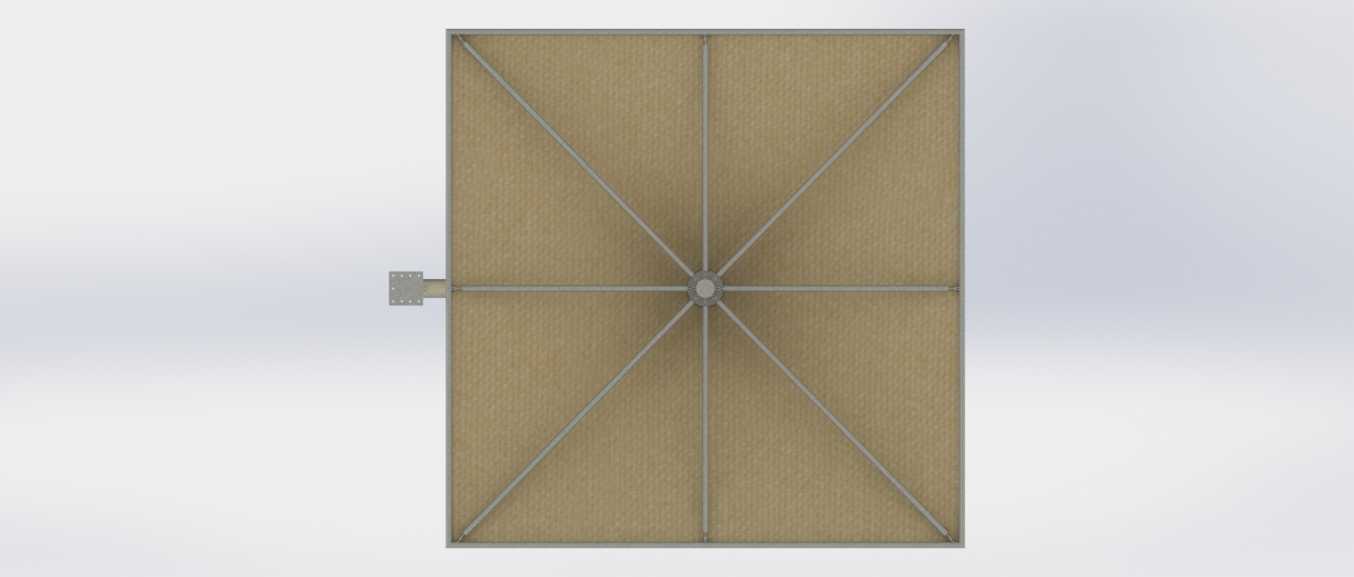

这款锥形织物遮阳结构，最初是针对户外休闲区、临街商铺外摆区的小范围遮阳需求做的结构设计，区别于常规方形平拉遮阳篷，锥顶造型能快速引导雨水沿坡面滑落，避免篷布表面积水凹陷的问题，在多雨区域的户外场景适配性更强。从结构组成来看，整套构件包含金属支撑立柱、L型悬臂连接架、锥形织物篷面三个核心部分，支撑立柱底部设置方形安装法兰，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时需保证立柱垂直偏差不超过千分之三，避免长期受侧向风力出现连接松动。悬臂架从立柱上部延伸至篷面中心顶点，既承担篷面的整体吊挂荷载，也能抵消篷面受风压产生的向上掀拉力，连接节点处采用万向铰接结构，可抵消部分风振带来的应力集中，延长金属构件的疲劳寿命。篷面采用高密度编织织物材料，表面做防泼水处理，织物的张紧度通过篷面边缘内置的张紧绳调节，安装时需保证四个边角的张紧力一致，避免篷面出现褶皱导致局部积水。从安装边界来看，整套遮阳结构的水平投影覆盖范围为正方形区域，适合覆盖四人位户外餐桌、小型岗亭这类小面积区域，立柱安装位置需避开地下管线布设区域，悬臂伸出长度需根据现场覆盖范围调整，保证篷面边缘超出被覆盖区域至少三十公分，才能起到有效挡雨遮阳的作用。设计过程中特意简化了构件拆分逻辑，所有金属连接件均采用标准件，后期更换篷面时无需拆卸整体支撑结构，只需松开边缘张紧绳即可完成替换，降低后期维护成本。考虑到户外使用的抗风需求，篷面织物的经纬向抗拉强度均做了冗余设计，可抵御六级大风下的风压荷载，若在沿海多风区域使用，可额外在立柱底部加设斜向支撑，进一步提升整体结构稳定性。
