双立柱户外落地广告牌钢结构设计

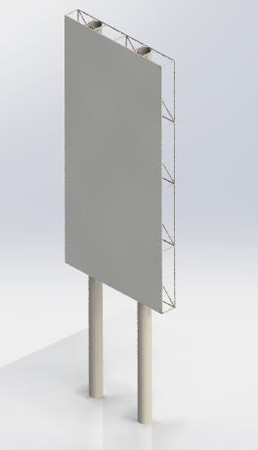

户外落地式广告牌多设置在城市主干道两侧、高速出入口、商圈开阔场地这类人流车流量大的区域，核心作用是承载广告喷绘画面，向过往受众传递商业、公益类宣传信息，属于户外公共宣传场景里应用极广的钢结构设施。这套双立柱支撑的广告牌结构，在设计阶段首先要考虑户外长期服役的受力特性，上部的牌体采用矩形框架式结构，背面设置交叉斜撑做受力加强，避免大尺寸面板在强风载荷下出现面外变形，框架的边框采用矩形截面型材拼接，既可以给广告喷绘布提供平整的安装固定面，也能通过型材的截面惯性矩提升整体抗扭、抗弯性能。支撑部分采用两根等直径圆柱立柱，立柱底部与混凝土基础通过预埋锚栓连接，安装时需要严格控制两根立柱的同轴度与垂直度，避免上部牌体安装后出现偏心载荷，长期受力不均引发立柱根部焊缝疲劳开裂。牌体的安装高度需要结合场地的视线通廊调整，保证过往车辆、行人在有效视距内可以完整看到画面内容，同时牌体的下沿高度要满足场地的净空要求，避免对下方通行的车辆、行人造成干涉。结构设计过程中，需要结合安装区域的常年最大风速、积雪厚度做载荷组合校核，背面的斜撑排布并非均匀布置，而是在牌体的上下边缘、受风载荷最大的区域加密支撑点，把面板承受的风载均匀传递到两根立柱上，再通过立柱传导到下部基础。牌体的侧面做了封边处理，既可以避免内部的支撑结构长期暴露在外出现锈蚀，也能降低横向风从侧面灌入结构内部引发的涡激振动，减少结构长期受交变载荷出现的连接松动问题。实际安装时，上部牌体可以在地面完成框架拼接、画面安装后再整体吊装到立柱顶部，通过法兰盘与立柱顶端做螺栓连接，相比高空散拼能大幅降低现场施工的安全风险，也能更好的控制框架的拼接精度。
