钢结构拱形焊接人行跨桥结构设计

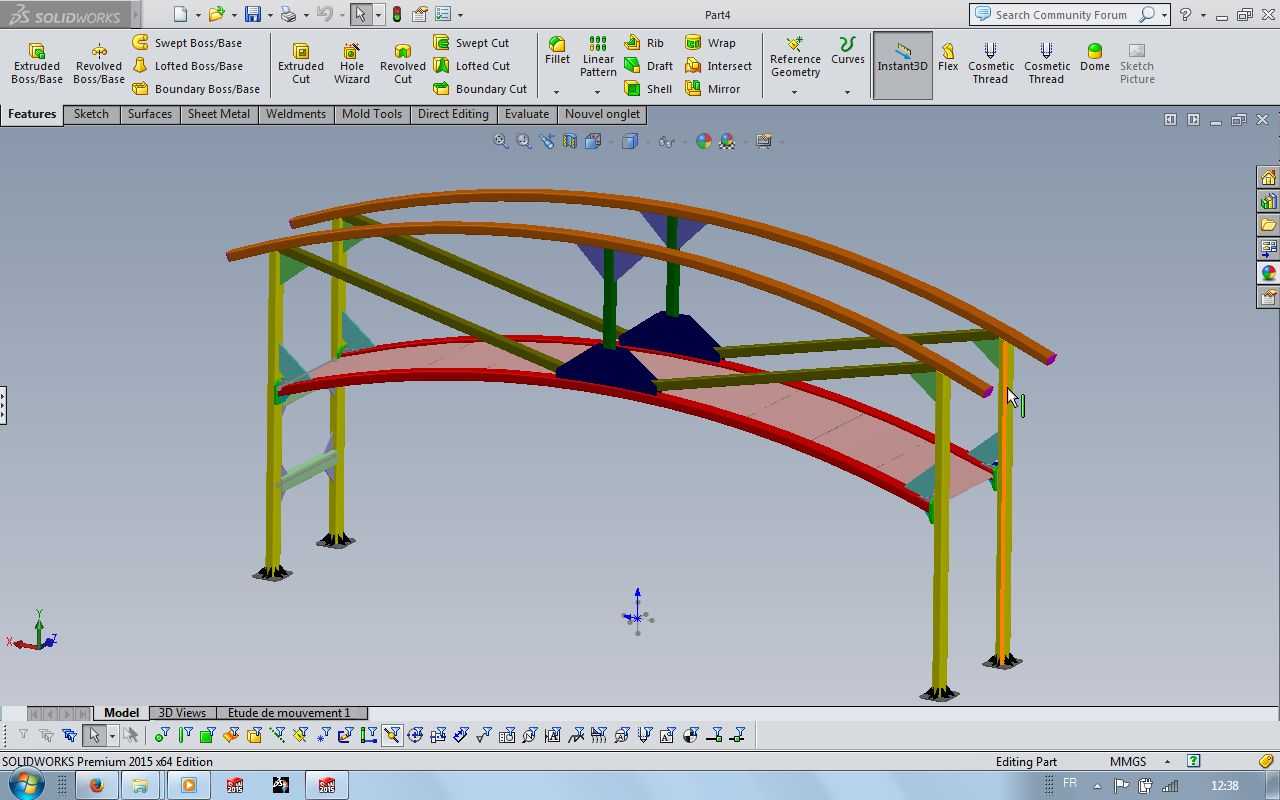

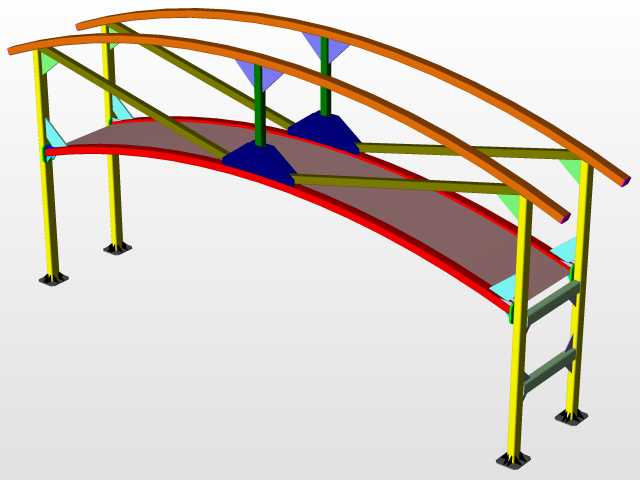

该焊接件桥属于小型跨接钢结构构件，多用于厂区内跨管线、车间内跨输送线槽、户外园区跨浅沟的人行通行场景，也可作为小型设备检修时的临时跨接通道，适配跨度不大、通行荷载以单人携带轻量工具为主的使用场景，避免人员直接跨越管线或沟槽带来的安全隐患。整体采用拱形上承式结构设计，主拱圈采用弧形型材弯制而成，相比直梁结构可在相同截面规格下获得更高的竖向承载能力，降低构件自重，同时拱形的受力特性可将竖向荷载转化为拱脚的轴向压力，减少跨中位置的弯曲应力，适配焊接连接的受力特性，避免焊缝承受过大的交变弯曲载荷。竖向支撑采用等截面型材垂直布置，底部设置带安装孔的地脚板，可直接通过膨胀螺栓固定在混凝土地面或预埋钢板上，安装时需保证四个支撑脚的平面度误差控制在合理范围，避免结构产生附加内应力；拱肋与桥面之间设置多道斜向支撑杆件，形成稳定的三角桁架结构，提升整体抗侧移能力，避免人员通行时结构产生横向晃动。桥面采用弧形铺板设计，边缘设置限位挡边，防止通行时脚下打滑侧偏，铺板下方设置横向加劲肋，避免铺板在集中荷载下产生局部凹陷。所有连接节点均采用焊接连接，节点位置设置三角形加劲板，分散焊缝处的应力集中，主拱与支撑、支撑与地脚、斜撑与主拱的连接焊缝均采用连续角焊缝，焊脚尺寸根据杆件壁厚匹配，保证节点连接强度高于杆件本身强度，避免节点先于杆件失效。设计时充分考虑焊接工艺的可操作性，所有焊缝位置均预留足够的焊接操作空间，避免出现无法施焊的死角，同时构件拆分符合常规型材下料尺寸，减少不必要的拼接焊缝，降低焊接变形的控制难度。安装边界方面，该构件对安装基础的平整度要求不高，可通过地脚板下的调整垫片微调支撑高度，适配基础存在少量高差的现场情况，整体结构无需额外做防腐涂装外的特殊处理，适配室内外常规使用环境，日常维护仅需检查焊缝是否出现开裂、地脚螺栓是否松动即可，维护成本较低。
