预制住宅外置带顶阳台围护结构设计

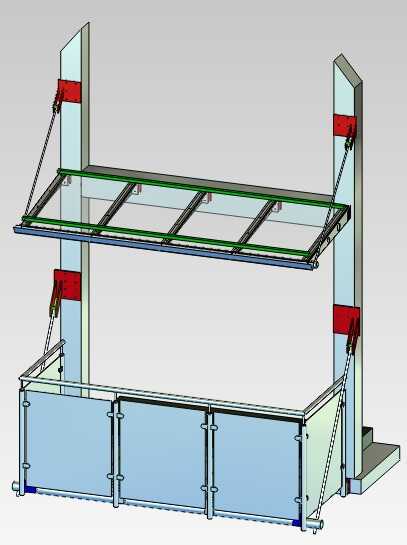

该结构主要应用于装配式预制住宅的外置阳台加装场景，区别于传统现浇阳台的施工模式，整套构件可在工厂完成预制加工后运输至现场完成装配，大幅降低现场湿作业占比，适配低层、多层预制轻钢类住宅的外置空间拓展需求，可同时满足阳台围护安全、顶部遮阳挡雨、外立面整洁统一的多重实际使用需求。整套结构采用对称双立柱承载形式，两根竖向承重立柱通过底部预埋连接件与建筑主体结构的外墙、地面结构层完成刚性固定，立柱上设置多组高度可调的连接固定座，可根据现场实际安装基面的标高差微调安装位置，抵消土建施工带来的尺寸误差，适配不同层高的住宅外立面安装条件。顶部的雨棚框架采用薄壁矩形型钢焊接成型，框架内嵌透光面板，边缘设置导水折边，可将顶部汇集的雨水导向两侧排出，避免雨水直接滴落至阳台使用区域；雨棚与立柱之间设置斜拉钢索辅助承载，抵消雨棚外伸段产生的倾覆力矩，无需在雨棚前端设置额外落地支撑，保证阳台下方使用空间的完整性，不会对人员活动、物品摆放造成干涉。下部的阳台围护护栏采用分块式栏板结构，栏板通过快装式合页连接件与两侧的安装立柱、底部承载横梁连接，栏板之间设置密封压条，可减少拼接缝隙的透风、漏雨问题；护栏的开门段设置可开合的栏板门，配套锁止结构，可根据使用需求选择开启或锁闭，兼顾安全防护与通行便利性。设计过程中优先考虑现场装配的便捷性，所有连接点位均设置长圆孔调节余量，无需现场二次焊接作业，仅通过标准紧固件即可完成整套结构的拼装，安装作业无需大型吊装设备，两名作业人员即可完成单套结构的安装调试。结构的外伸尺寸、整体高度均按照民用建筑外置阳台的通用设计边界取值，不会超出建筑外立面的规划控制线，同时预留了与建筑外墙密封衔接的安装边，安装完成后可通过密封胶填补结构与墙体之间的缝隙，避免出现渗水隐患。整套结构的外露金属构件均做表面防腐处理，适配户外长期使用的耐候需求，不锈钢材质的连接件可避免长期户外使用出现锈蚀问题，降低后期维护成本。
