可调节式笔记本平板壁挂支撑装置

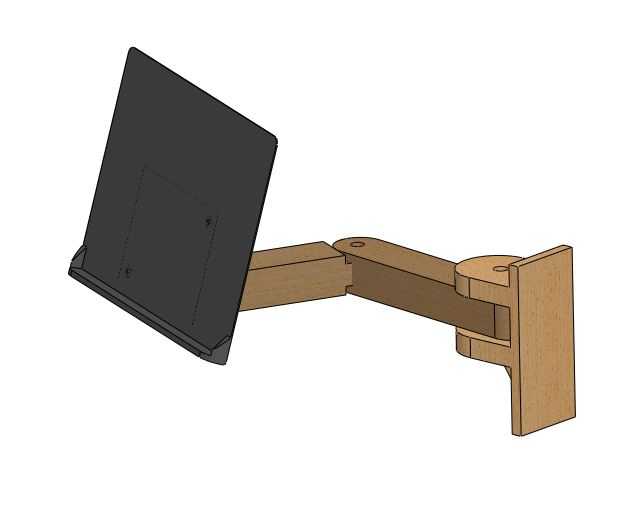

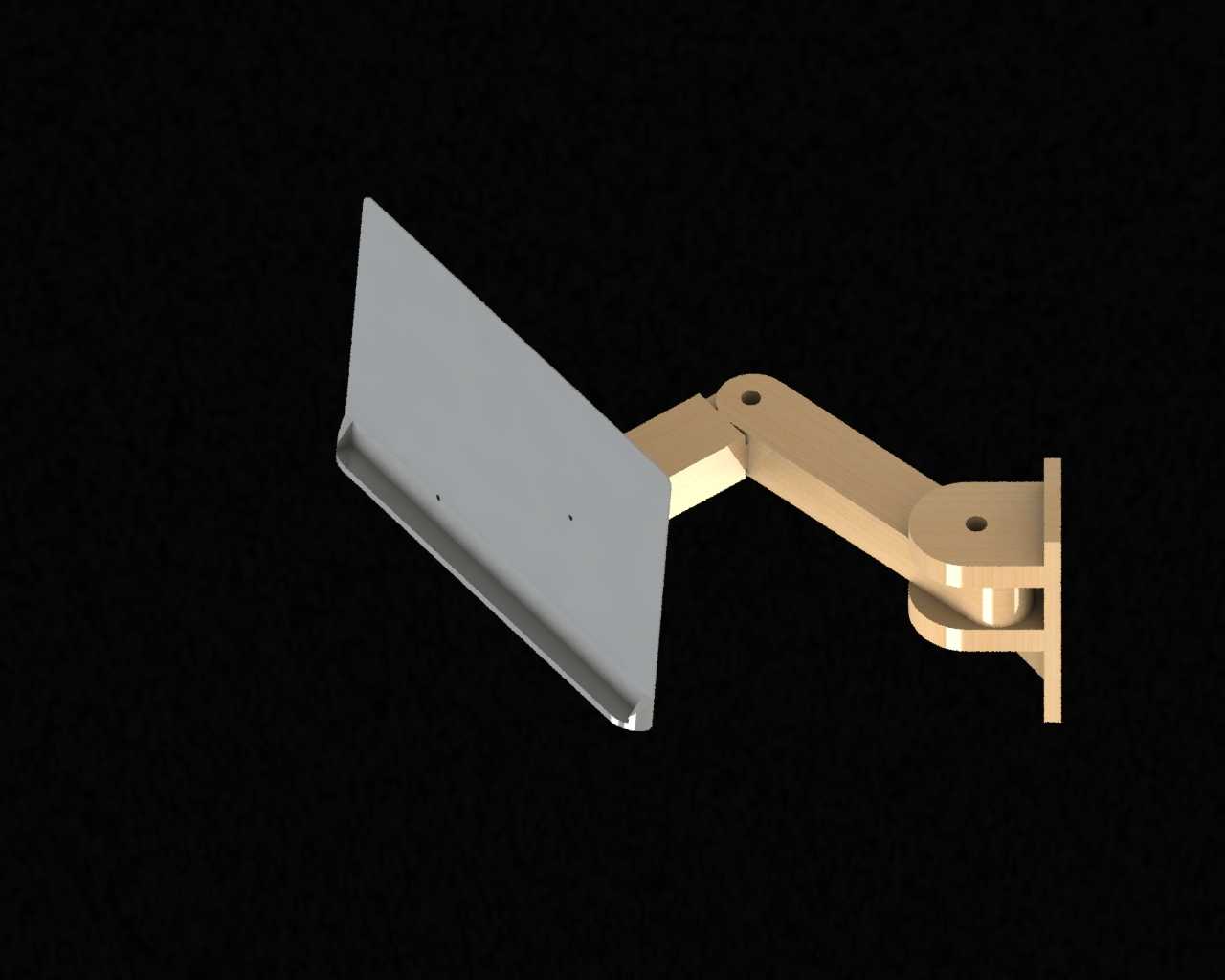

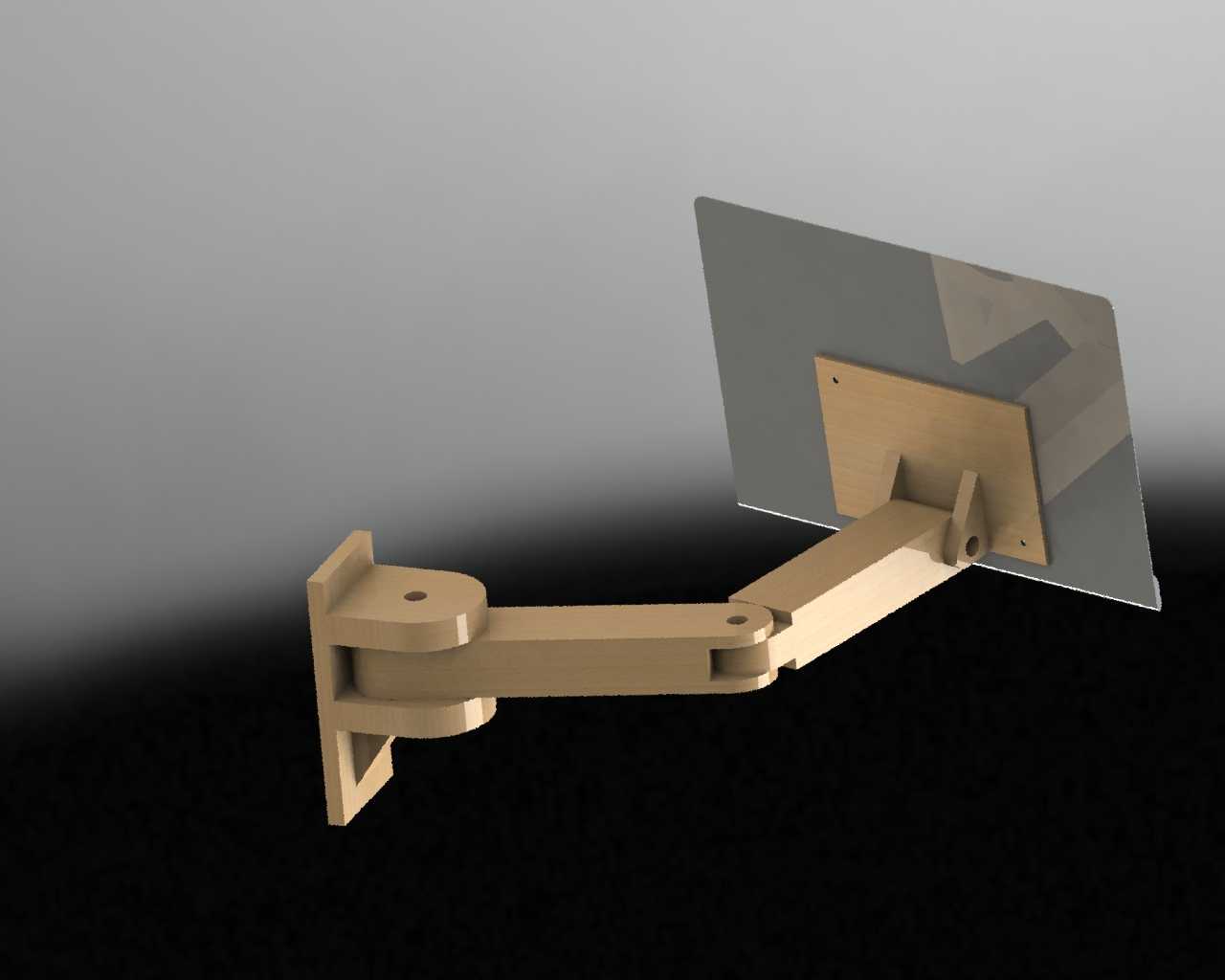

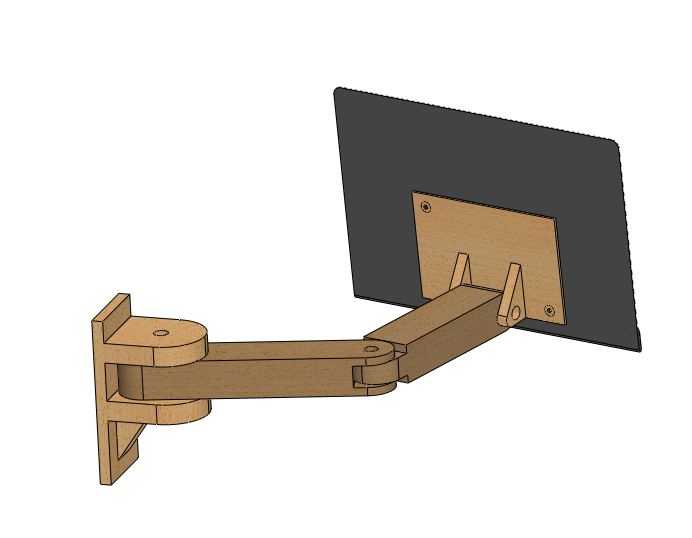

这款壁挂支撑装置主要面向紧凑型办公空间、工业设备操控工位、医疗设备旁信息终端挂载等场景设计，解决桌面空间不足、终端设备摆放位置受限的实际问题，可同时适配常规尺寸笔记本电脑、平板设备以及小型LED显示屏的挂载需求。装置整体采用多关节铰接结构设计，从墙面固定底座到设备承载板之间设置了三段可转动连接副，每个铰接位置都预留了锁紧结构的安装空间，实际使用时可根据操作人员的视线高度、操作距离需求，在水平、垂直方向调整承载板的角度与伸出距离，调整到位后可通过锁紧件固定姿态，避免设备使用过程中出现移位、下垂问题。墙面固定端采用L型壁挂底座设计，底座上预留了多个膨胀螺栓安装孔，可适配混凝土墙面、木质隔断墙面、金属型材墙面等多种安装基面，安装时需保证底座承载面与墙面完全贴合，单组安装孔的中心距按照常规墙面膨胀螺栓安装规范设定，可兼容M6-M8规格的膨胀螺栓固定，安装完成后底座突出墙面的厚度控制在较小范围，不会占用过多墙面外的通行空间。臂身部分采用等强度截面设计，在保证整体结构刚性的前提下尽可能削减非受力区域的材料厚度，兼顾轻量化与承载能力，臂身内部预留了走线空间，可将设备的电源线、信号线从臂身内部穿过，避免线缆外露杂乱，同时减少线缆被外力剐蹭损坏的风险。设备承载端采用平板式安装板设计，安装板上预留了通用的VESA安装孔位，同时可通过附加固定卡扣适配无标准安装孔的笔记本、平板设备，承载板边缘做了圆角处理，避免安装调整过程中划伤设备外壳或操作人员。设计阶段针对不同伸出长度下的结构受力做了模拟校核，当臂身完全伸出至最大长度时，承载端可稳定承载常规重量的轻薄笔记本与平板设备，不会出现臂身下挠、铰接处松旷的问题；当臂身折叠收回时，整体装置可贴近墙面，适合设备不使用时的收纳状态，减少空间占用。材质搭配上，结构受力件采用铝合金材质保证强度与抗锈蚀能力，与设备接触的承载面可搭配木质衬层，避免金属硬接触刮花设备外壳，同时提升整体外观的质感。实际安装过程中，需先根据使用场景确定壁挂底座的安装高度，通常以操作人员坐姿或站姿状态下视线平齐承载板中心为基准，固定底座后再依次装配各段臂身与承载板，调整各铰接处的阻尼力度，保证调整时阻尼适中，既可以轻松扳动调整角度，又能在任意姿态下保持稳定不滑落。
