单层工业厂房建筑结构三维布局设计

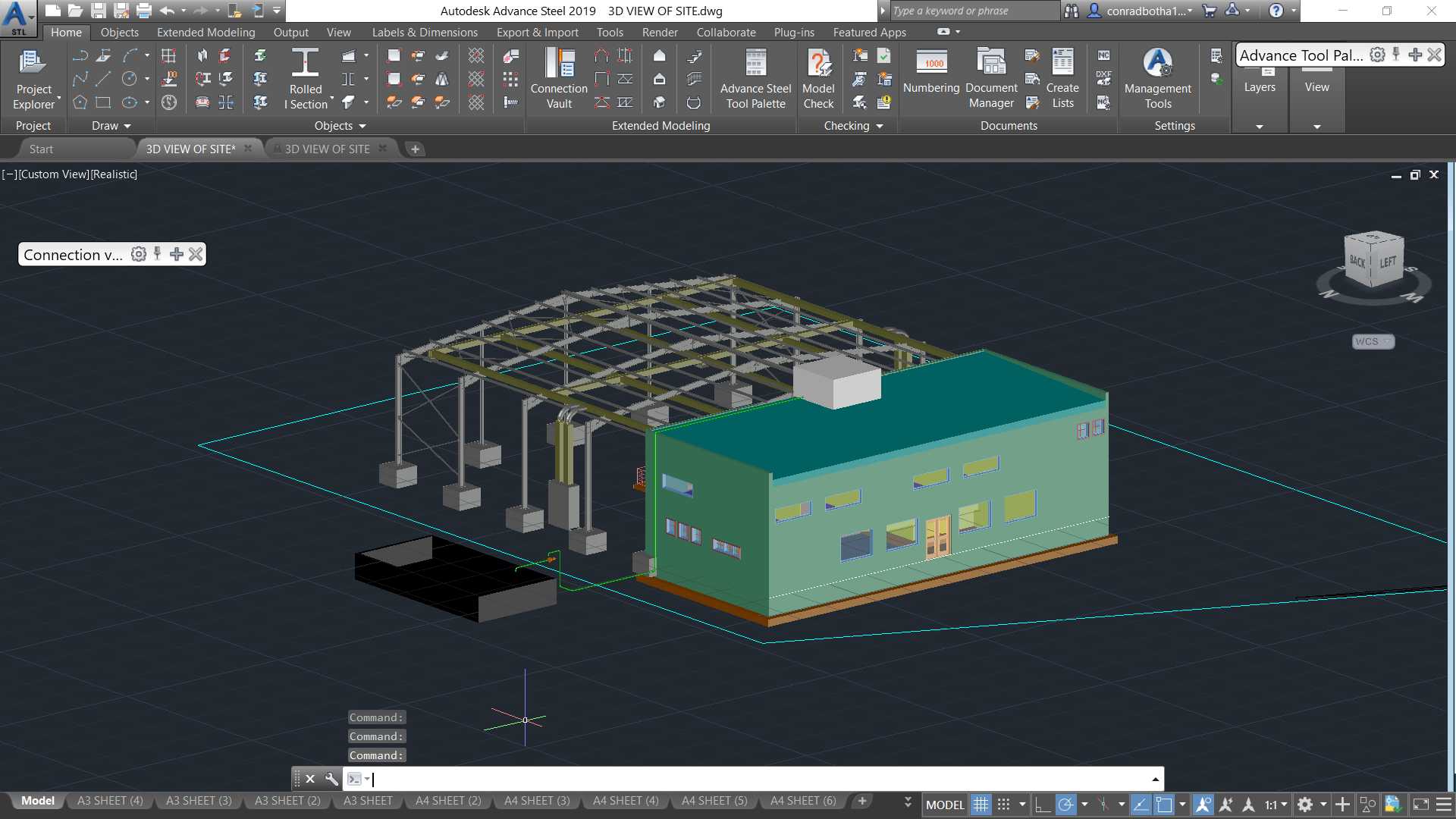

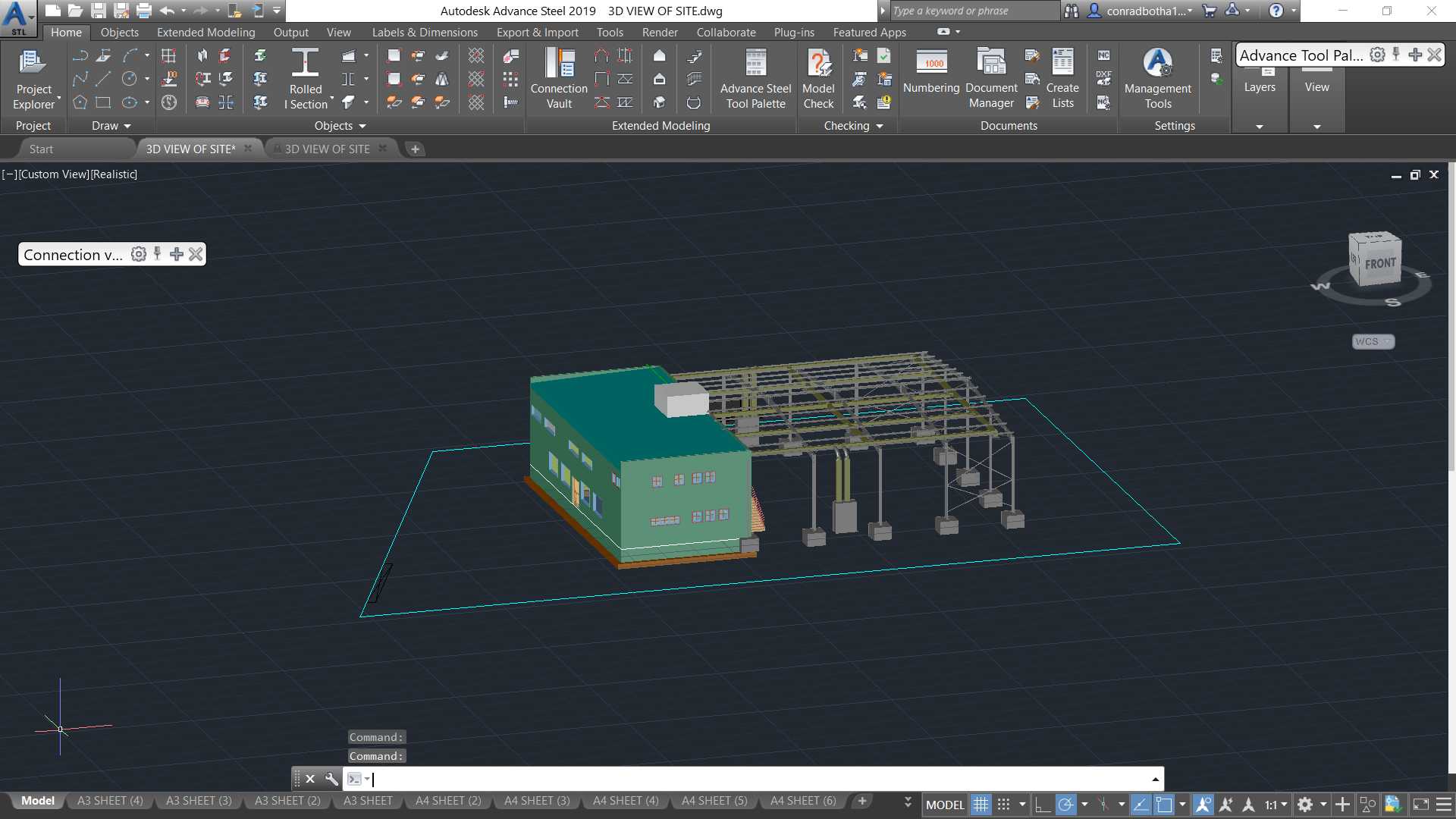

该模型完整呈现了单层小型工业厂房的建筑结构布局，覆盖主体围护结构、钢屋架支撑体系、附属设备基础三大核心部分，可直接用于厂房方案阶段的结构校验、管线综合排布参考。从实际工程应用角度看，这类带完整结构细节的建筑平面模型，多用于小型加工车间、仓储配套用房的前期方案论证，能帮助结构工程师快速核对柱网排布是否满足生产设备摆放要求，也可配合暖通专业完成通风管线、空调外机的点位预留校验。模型中主体建筑采用砌体围护加钢屋架的常规组合形式，围护墙体上预留了不同尺寸的窗洞与主入口门洞，窗洞高度匹配常规工业建筑采光要求，门洞宽度满足小型叉车及人员通行的净空需求，墙体底部设置了混凝土防潮基座，避免地面潮气侵蚀围护结构。屋架部分采用型钢桁架结构，每根立柱下方都设置了独立混凝土基础，基础尺寸根据上部荷载做了差异化设计，靠近附属平台一侧的基础额外加大了底面积，抵消平台悬挑带来的附加弯矩。模型附带的开放式附属平台，可作为设备卸货区或临时物料堆放区使用，平台边缘预留了防护栏杆安装点位，与主建筑入口处做了高差过渡处理，避免雨水倒灌进入室内。暖通相关的管线与外机点位在模型中做了明确标注，外机放置于屋面指定承重区域，管线沿屋架下弦排布，不占用室内有效生产空间，设计时充分考虑了管线检修的操作空间，管线与屋架构件之间预留了足够的安装间隙，避免后期施工出现干涉。从建模逻辑上看，整个模型采用分层构建思路，先定位柱网轴线再生成基础与立柱，后续依次添加围护墙体、屋架结构、门窗构件、附属设施，所有构件的定位都严格对齐建筑轴线，方便后续导出二维施工图纸时直接提取尺寸标注，也能快速调整柱网间距适配不同的生产场地需求。模型中所有结构构件的连接节点都做了简化示意，能清晰表达柱与基础、屋架与柱顶、墙体与钢构件的连接关系，不会因为过多细节冗余影响整体方案的调整效率，对于刚接触工业建筑设计的从业者来说，也能通过这个模型快速理解单层厂房的结构组成逻辑，掌握建筑平面布局中需要兼顾的结构安全、功能使用、管线排布等多维度要求。
