消防手动报警触发装置结构设计

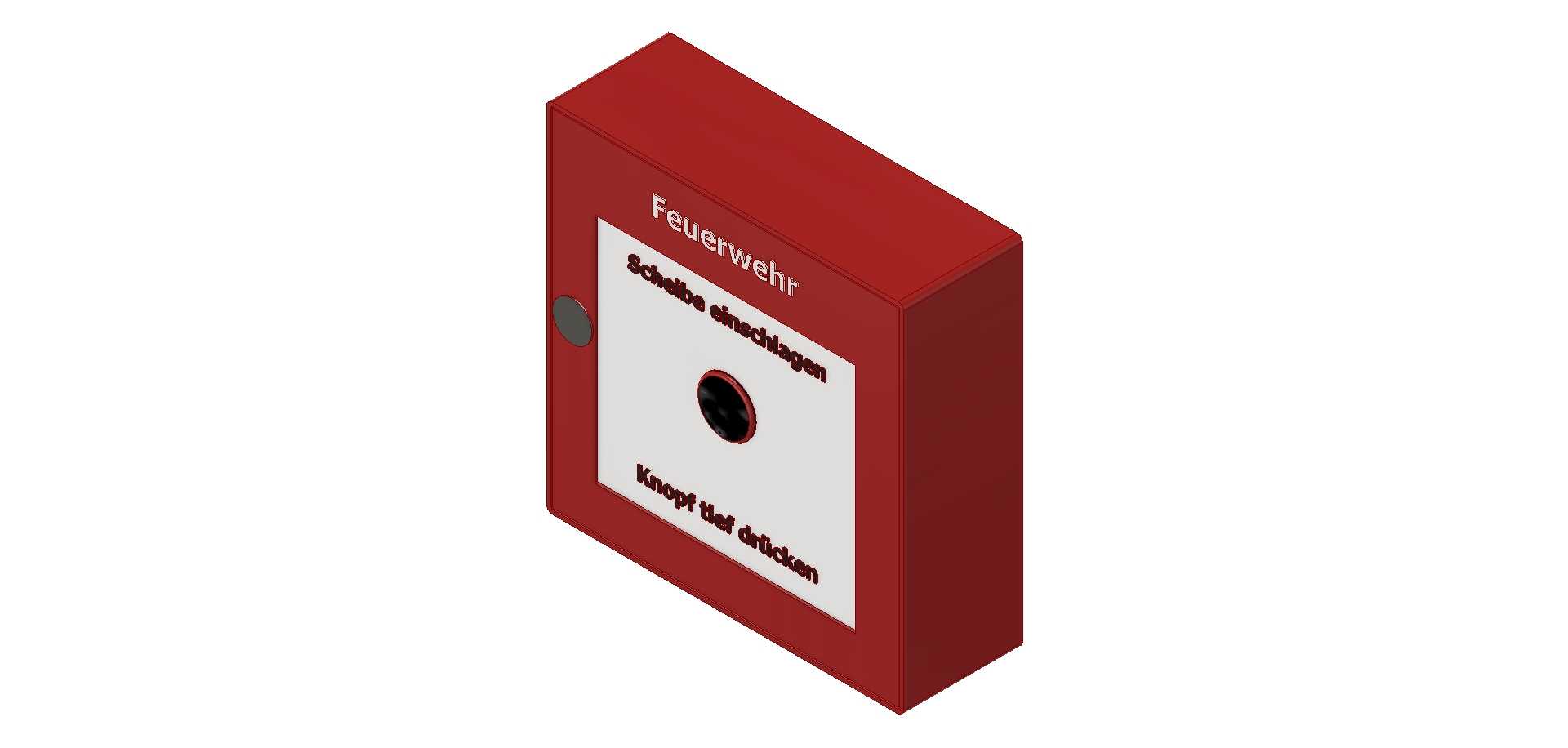

这款手动报警触发装置主要应用于各类民用建筑、工业厂房、仓储场所、公共交通站点的消防预警系统中，作为火灾自动报警系统的手动触发端，在人员发现火情而系统尚未自动探测到异常时，可通过按下触发按钮向消防控制中心传递火警信号，是消防预警体系中不可或缺的人工触发节点。从实际使用场景出发，该装置的设计充分考虑了公共场景下的防误触需求与紧急状态下的操作便捷性，外壳采用方正的壁挂式结构，安装时贴合墙面固定，操作面突出于墙面一定距离，便于人员在紧急状态下快速定位操作。装置正面设置醒目的操作区域，搭配清晰的功能标识，即使在烟雾弥漫、视线受阻的火场环境中，也能通过触觉与视觉快速识别操作位置。结构设计上，外壳采用分体式装配结构，底座与上盖通过侧边紧固件连接，内部预留足够的接线空间与模块安装位，可兼容不同品牌的报警信号模块安装，接线端子设置在装置下部，安装时可直接从墙面预埋的接线盒引线接入，无需额外转接配件。操作按钮采用按压式触发结构，触发行程设计在合理区间，既避免日常轻微触碰导致误报警，又能保证紧急状态下无需过大按压力度即可触发信号，触发后按钮保持锁定状态，需通过专用工具复位，防止现场人员误操作解除报警信号。外形尺寸适配常规86型接线盒的安装边界，安装孔位与通用墙面接线盒的孔距匹配，可直接替换老旧场所的同类型报警装置，无需重新在墙面开孔布线，大幅降低后期改造的施工成本。外壳边缘做圆角过渡处理，避免安装后突出的棱角对过往人员造成磕碰，操作面板采用耐磨损的印刷工艺，长期使用下标识不会因擦拭、光照出现脱落褪色问题，侧边预留的状态观察孔可直接观察内部模块的工作指示灯状态，日常巡检时无需拆开外壳即可判断装置是否处于正常工作状态。从建模细节来看，该模型完整还原了装置的装配间隙、按钮的凹陷深度、外壳的壁厚分布，结构设计时充分考虑了注塑生产的拔模角度，外壳各面均设置合理的拔模斜度，避免生产过程中出现脱模卡滞问题，内部的加强筋布局既保证了外壳的结构强度，又不会因壁厚不均导致注塑件出现缩痕变形。
