双坡采光顶地下庭院围护结构设计

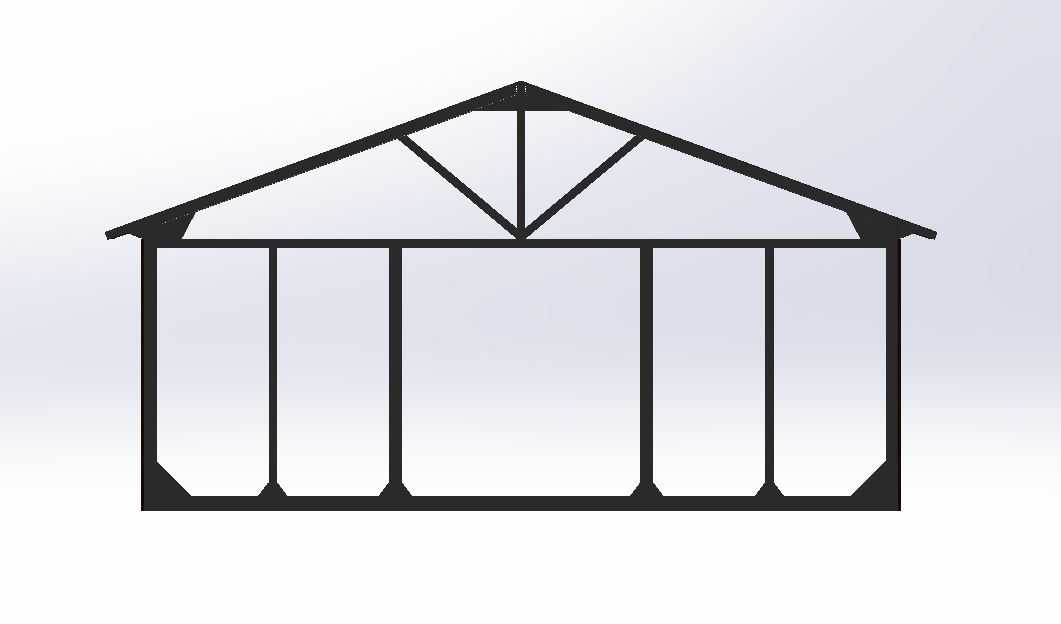

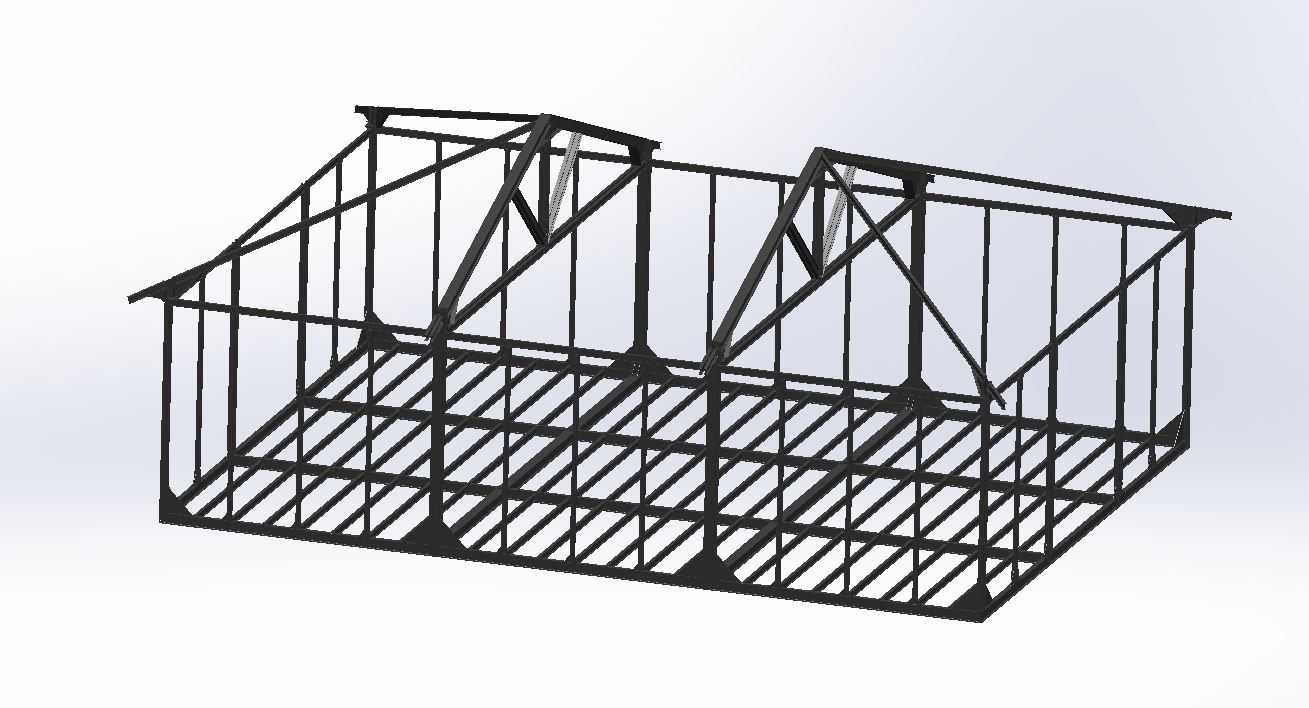

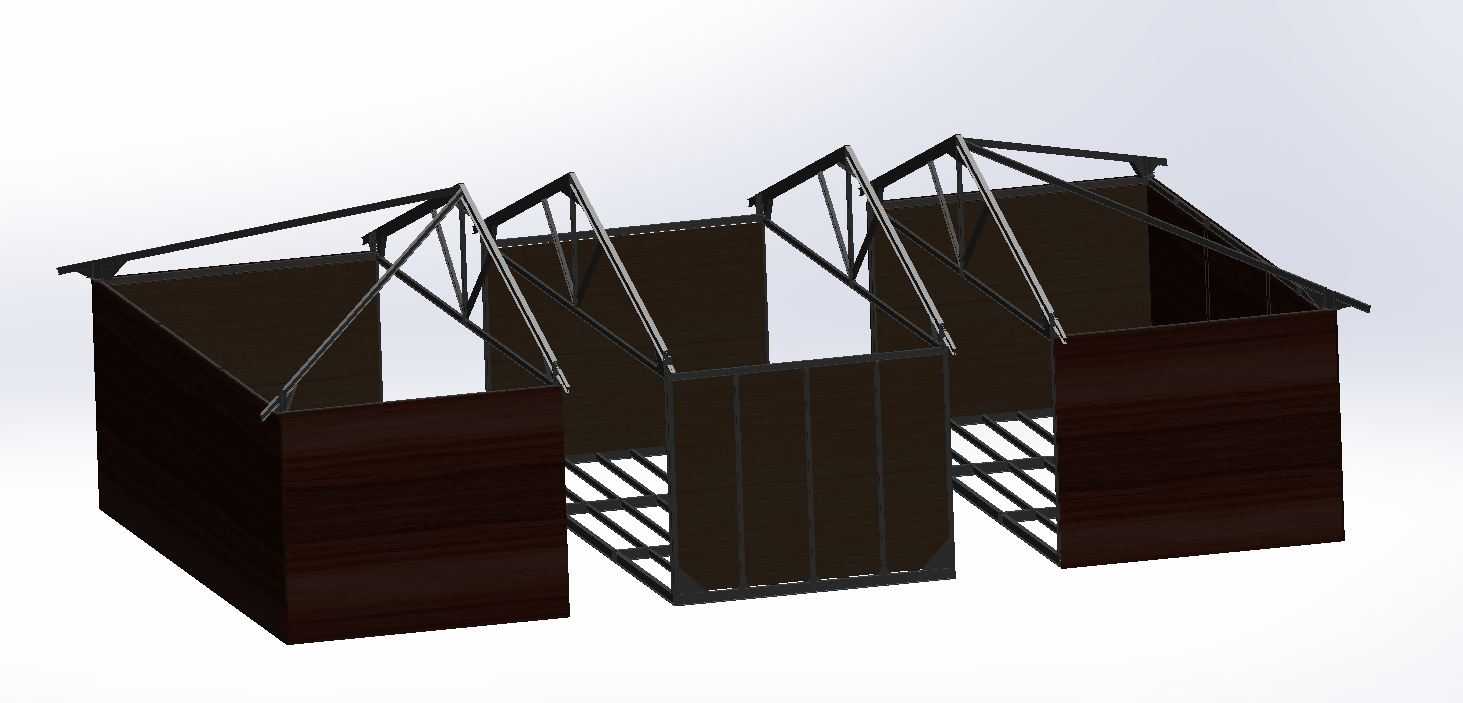

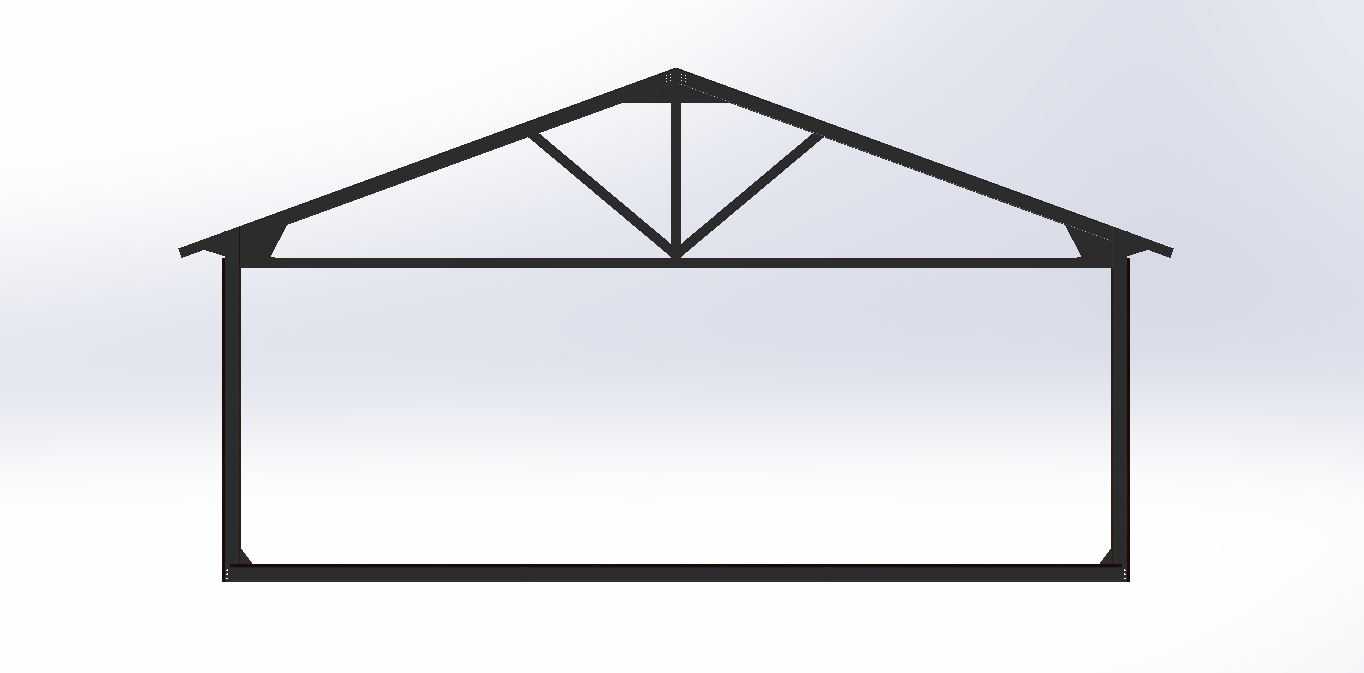

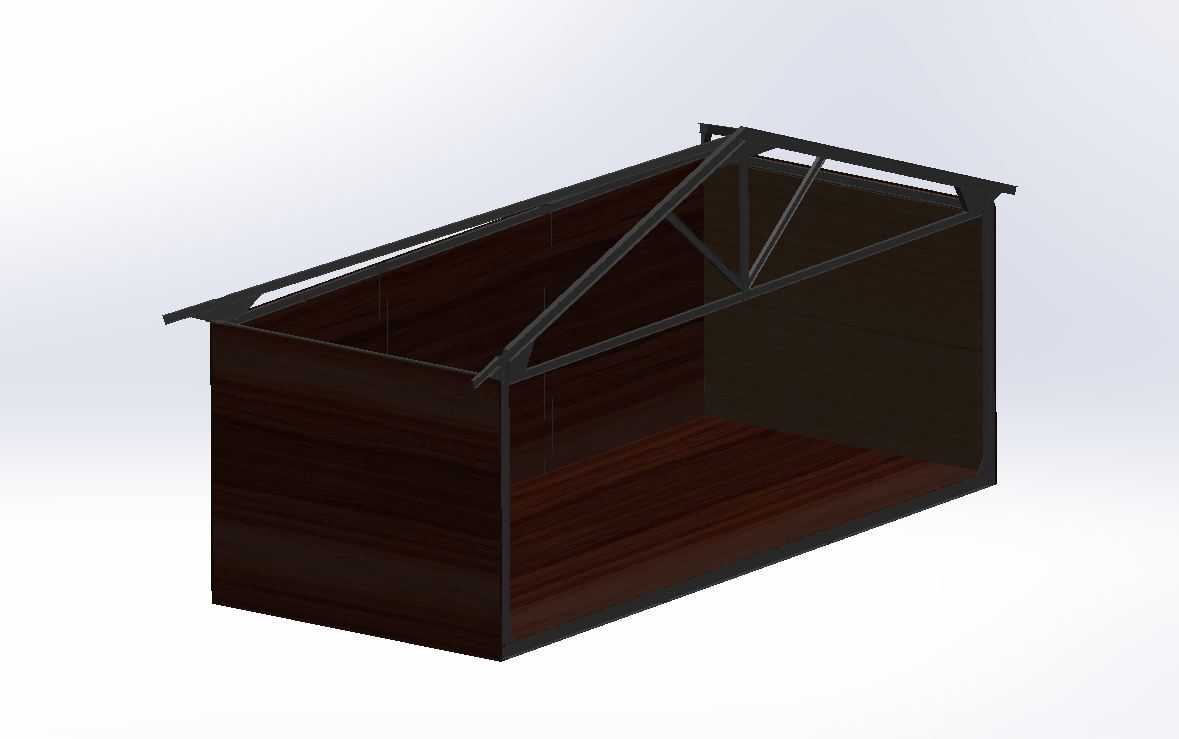

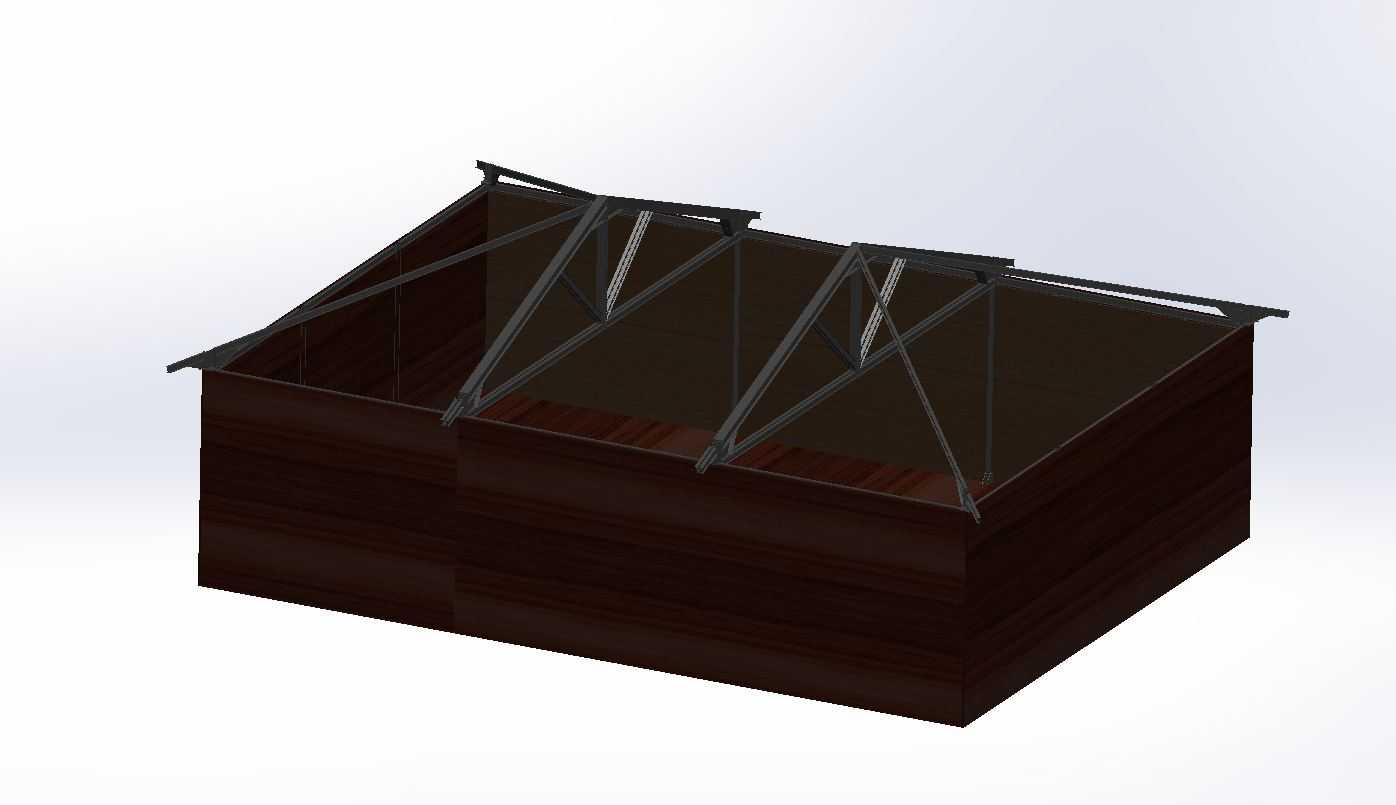

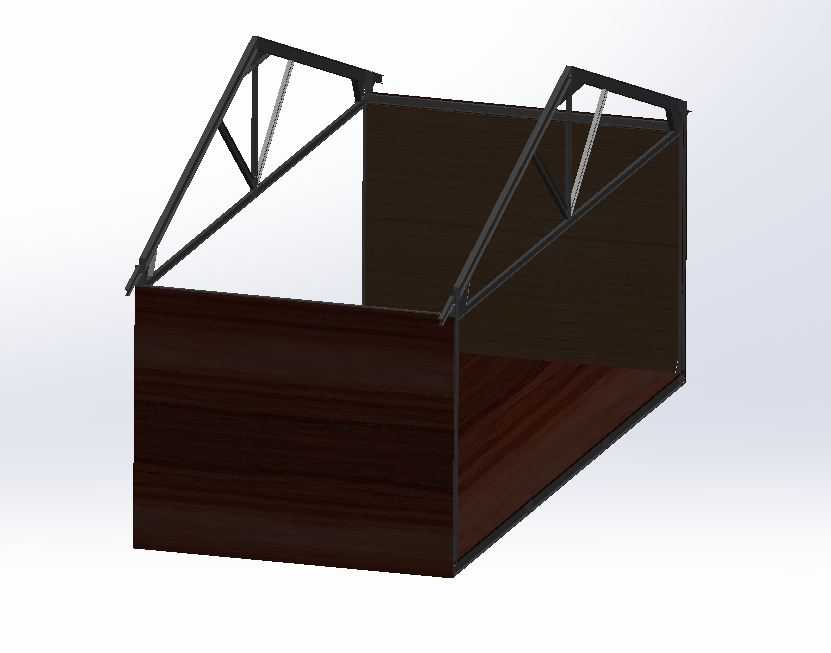

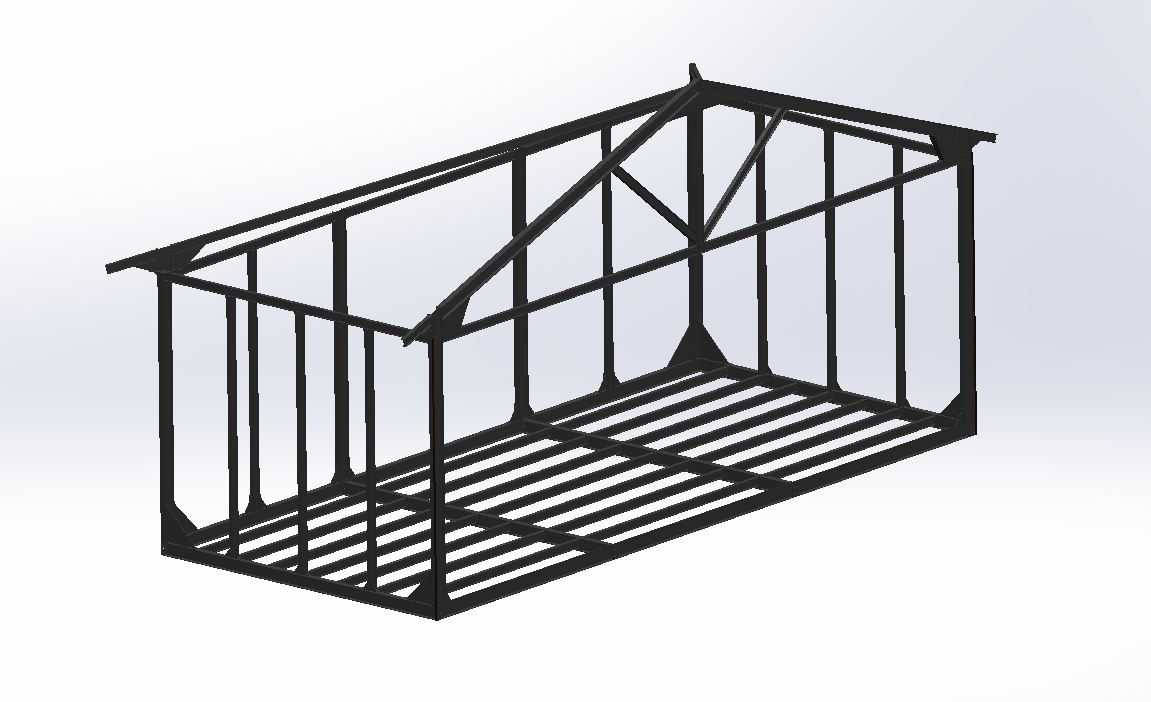

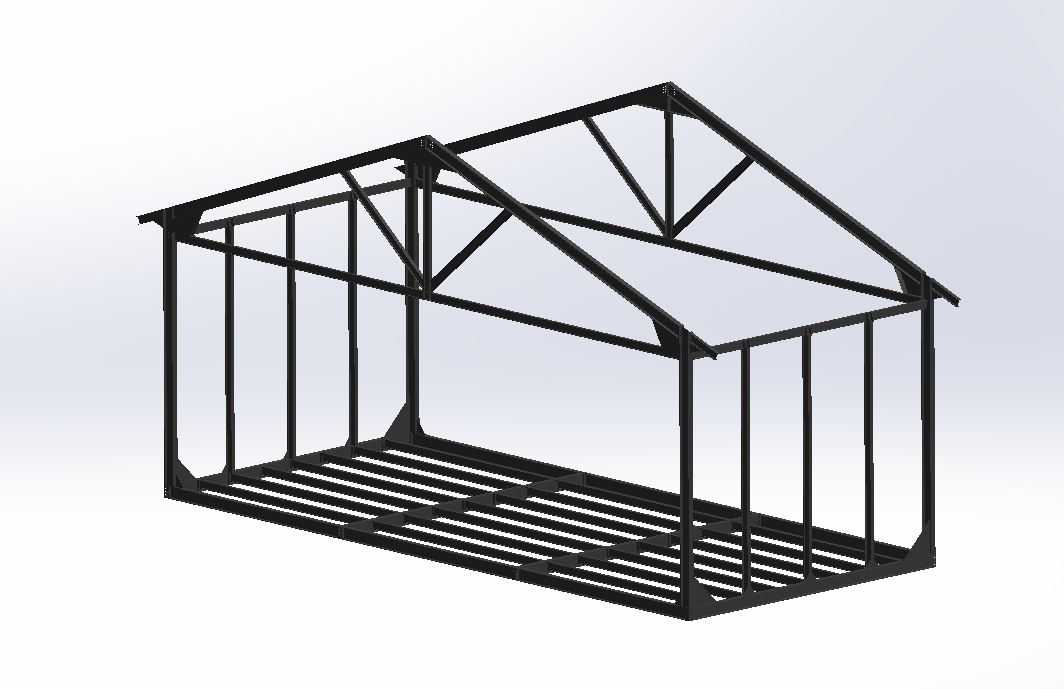

该结构主要应用于下沉式庭院、半地下空间的顶部围护场景，核心作用是在封闭空间顶部形成通透的采光界面，同时兼顾挡雨、防坠、保温隔热的围护需求，适配住宅地下庭院、商业下沉广场、半地下设备间采光口等多种场景。从结构组成来看，下部为深色矩形围合箱体，模拟地下庭院的侧墙围护边界，顶部采用双坡人字顶的钢结构支撑体系，坡顶设计可快速引导雨水沿坡面流向侧边排水槽，避免顶部积水渗漏。顶部支撑采用三角形桁架结构，主龙骨沿坡向布置，横向设置次龙骨形成分格支撑，每块分格区域可适配中空夹胶玻璃、PC阳光板等透光面板，三角形桁架的受力形式可在减少型材用量的前提下提升整体抗风、抗雪载能力，避免大跨度顶面出现挠曲变形。设计过程中优先考虑安装边界的适配性，下部围合结构的顶部预留法兰式连接边，可直接与顶部钢结构的底框通过螺栓锚固，无需额外做现场焊接找平，适配不同尺寸的既有下沉庭院洞口改造，也可用于新建项目的预制装配施工。结构的坡顶角度设置在30度左右，该角度既可以保证夏季正午阳光不会直射入庭院内部减少眩光，也能在冬季低角度阳光入射时获得足够的采光进深，同时兼顾积雪滑落的需求，减少北方冬季屋面的积雪荷载。主桁架之间设置交叉斜撑，可提升整体结构的抗扭性能，避免大风天气下顶面出现共振异响，所有钢结构杆件的连接节点均采用隐藏式设计，外表面无突出螺栓头，既提升外观整洁度，也避免长期外露出现锈蚀点。在实际选型应用中，可根据项目所在地的风压、雪压值调整龙骨型材的壁厚，沿海高风压区域可适当加密次龙骨的布置间距，严寒地区可在面板内侧加装冷凝水导流槽，将玻璃表面产生的冷凝水引导至侧边排水系统排出，避免滴入庭院内部。该结构的安装边界预留了泛水板安装位，可与屋面防水卷材直接搭接，从构造上杜绝渗水隐患，整体装配化程度较高，所有杆件均可在工厂预制完成后现场拼装，无需大型吊装设备，适配狭小场地的庭院改造施工。
