防雷接地系统用DEHN接地极配套组件

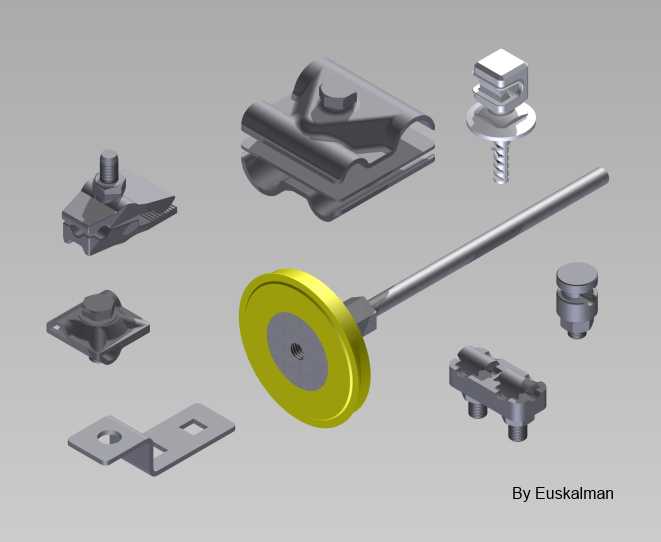

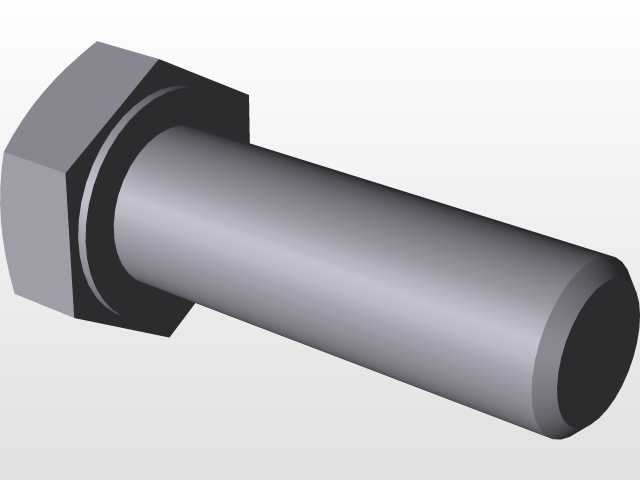

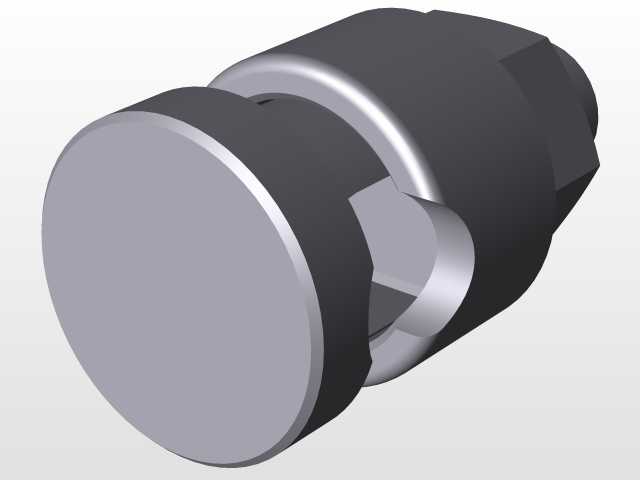

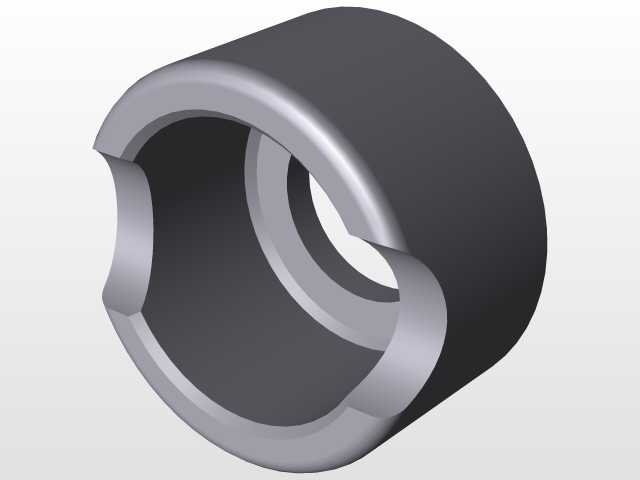

这套接地组件主要服务于建筑防雷、工业设备接地、电力系统接地等场景，是接地极安装过程中必不可少的配套连接件，承担着接地极之间的导通、接地极与建筑基础结构的固定、接地回路的可靠连接等核心作用。整套组件包含多种不同结构的连接夹、固定底座、导电接杆、锁紧螺栓等零件，覆盖了接地极安装过程中不同连接工况的需求，不管是圆钢接地极之间的十字连接、平行连接，还是接地极与建筑预埋件的搭接，都能找到对应的适配零件。

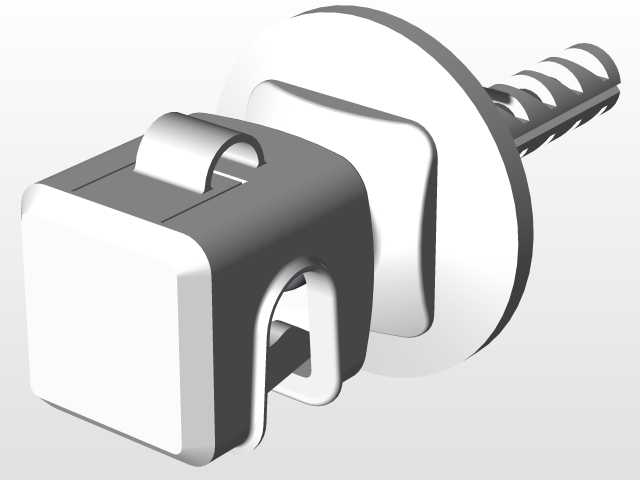

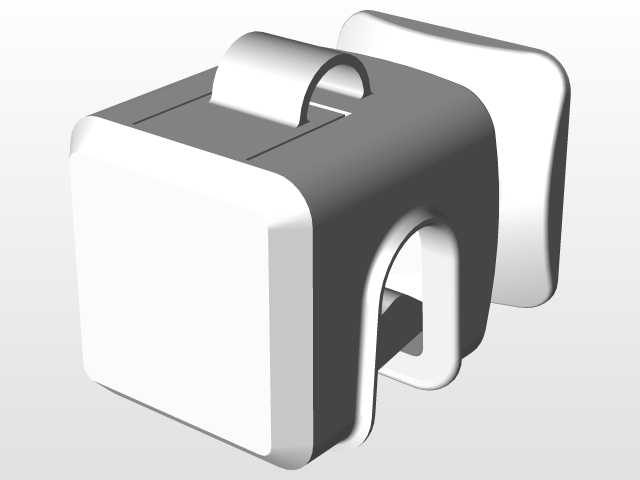

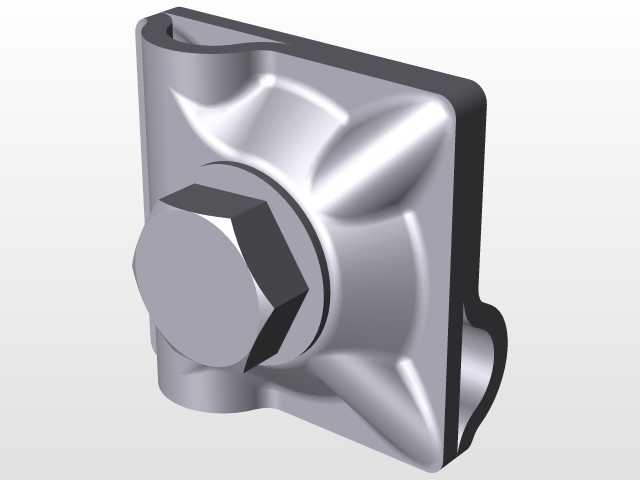

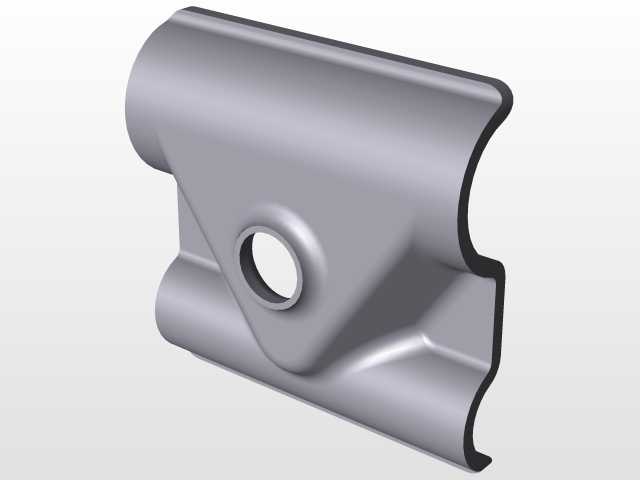

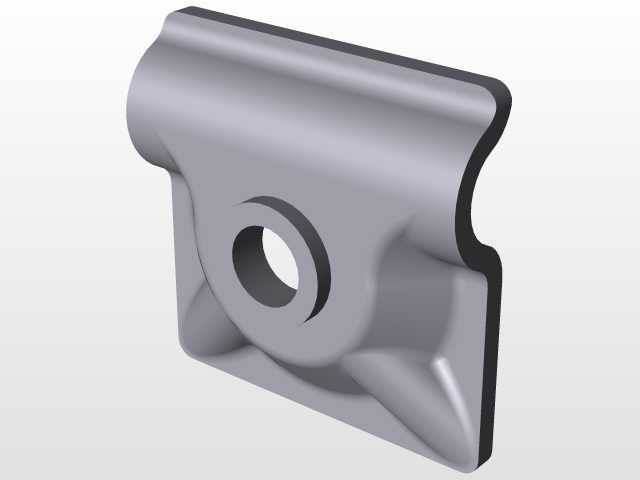

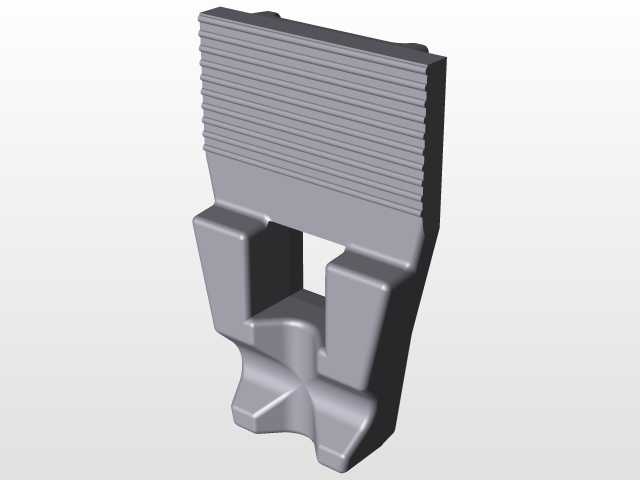

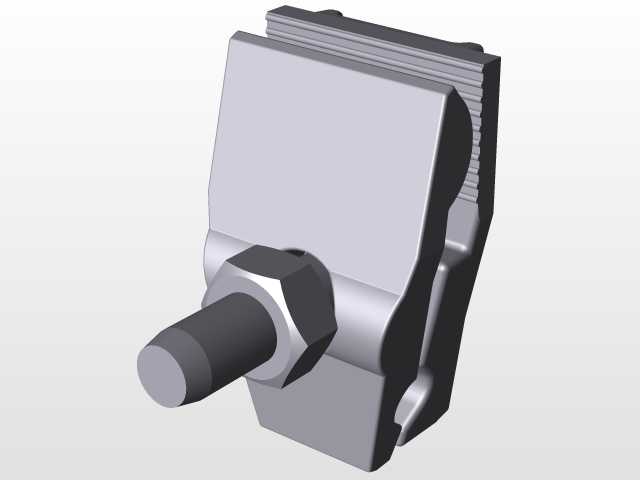

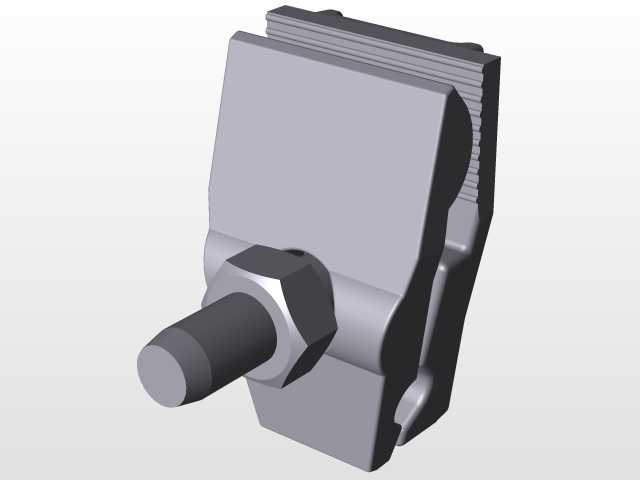

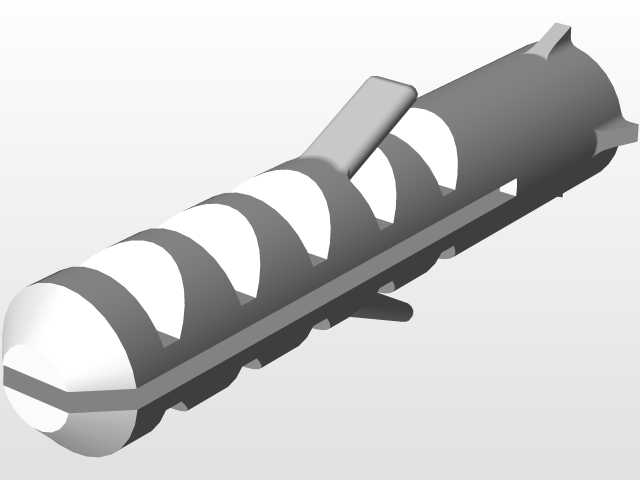

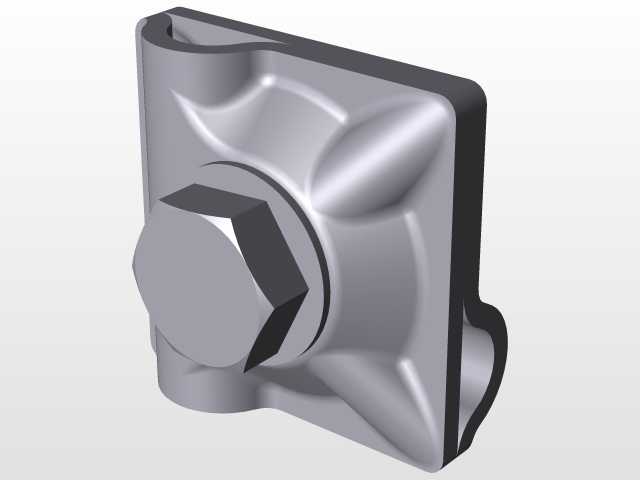

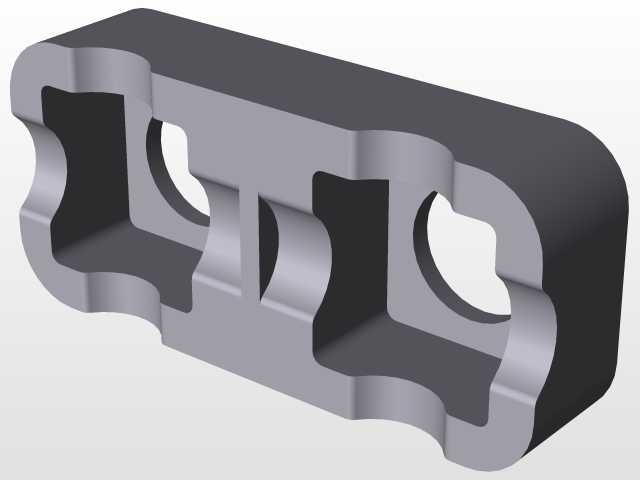

从设计思路来看，所有零件都优先考虑了导电可靠性与安装便捷性，连接夹类零件采用了带咬合齿的接触面设计，安装时通过螺栓锁紧即可刺破接地极表面的氧化层，无需额外打磨接触面就能保证足够的接触面积与导电性能，降低现场施工的工作量。固定底座类零件预留了标准安装孔位，可直接通过膨胀螺栓固定在混凝土基础表面，适配常规的土建施工预留点位，不需要额外定制安装支架。带轮的长杆接地电极采用了端头圆盘限位结构，打入地下时可通过圆盘承受锤击力，避免杆体端部变形，同时圆盘结构也能增大与土壤的接触面积，降低接地电阻。

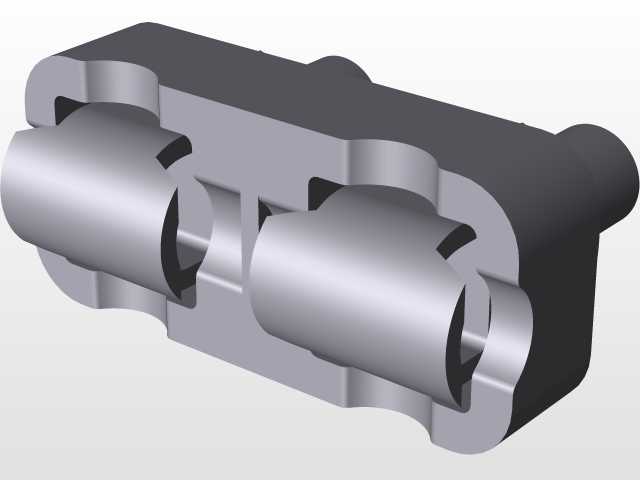

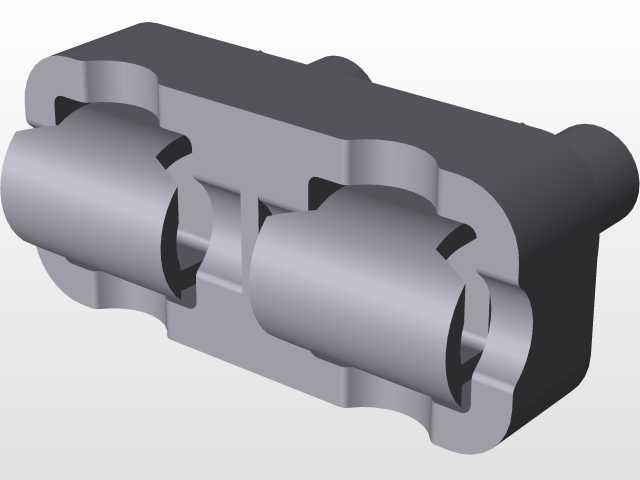

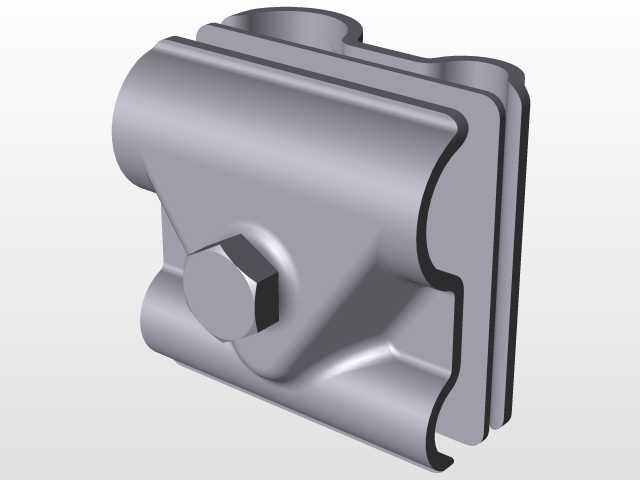

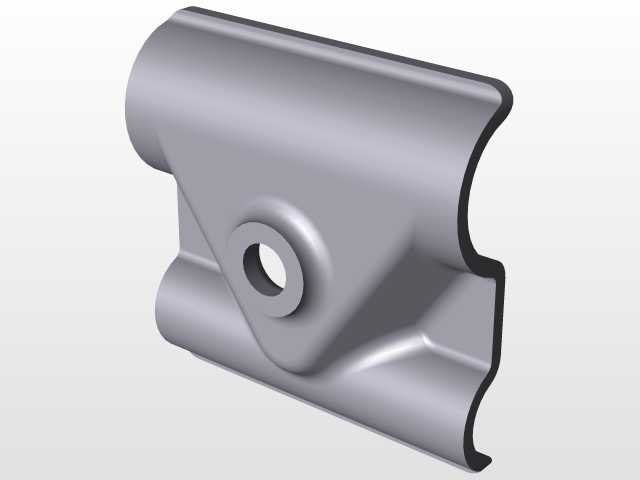

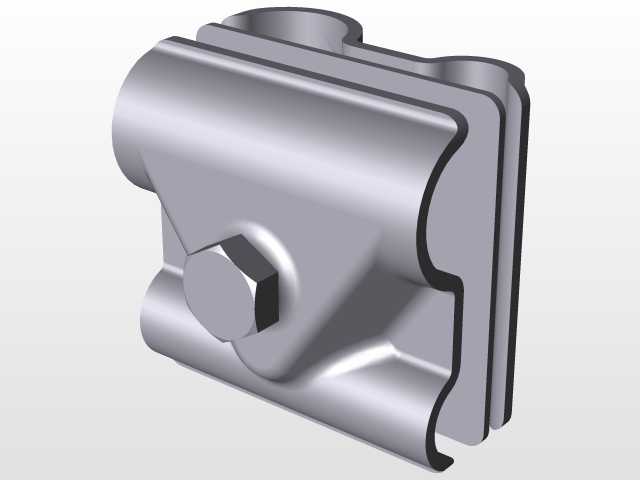

安装边界方面，整套组件适配直径范围12-20mm的常规接地圆钢，连接夹的锁紧螺栓采用标准六角头规格，适配常规施工扳手操作，不需要专用工具。长杆电极的总长度控制在1.5米以内，既满足浅层接地的打入深度要求，也方便现场运输与搬运，不会因为长度过长导致运输弯折。所有金属零件都做了防腐镀层处理，可适应户外土壤、潮湿环境的长期使用，避免锈蚀导致的导电性能下降。不同结构的连接夹分别对应不同的连接角度，直角夹用于接地极的垂直转角连接，平行夹用于多根接地极的并排延伸连接，跨接片用于接地极与建筑金属构件的等电位连接，整套零件搭配使用可完成一套完整的基础接地回路搭建，不需要额外采购零散的连接配件。
