Storm界面可编程发光导航条键盘

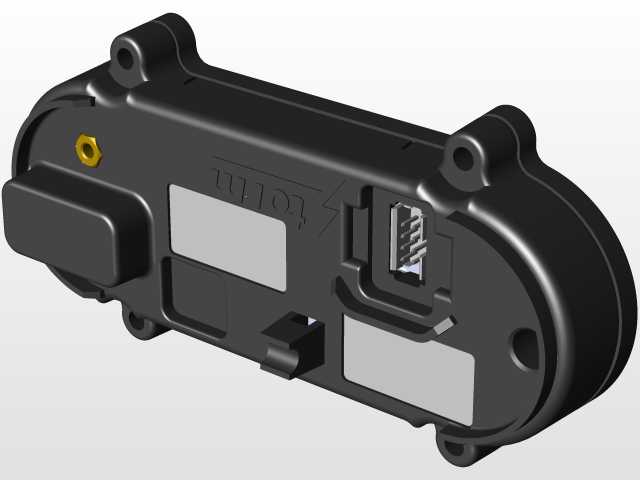

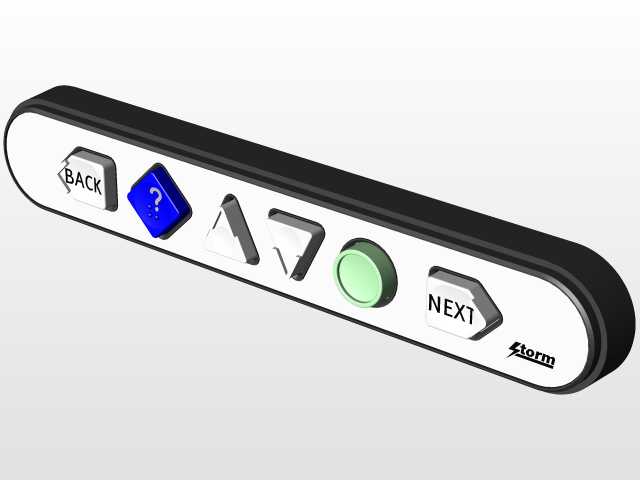

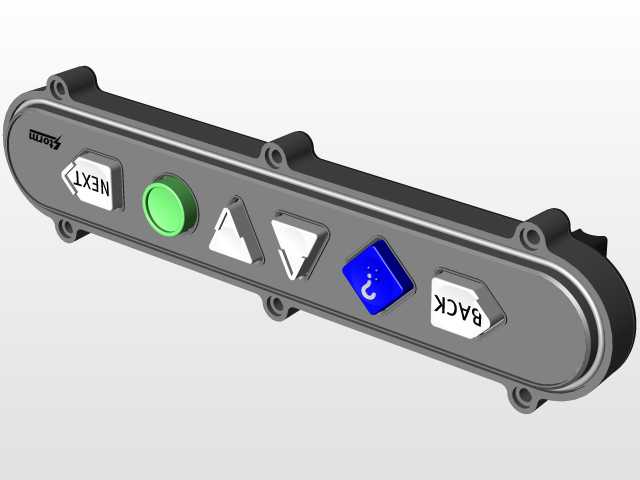

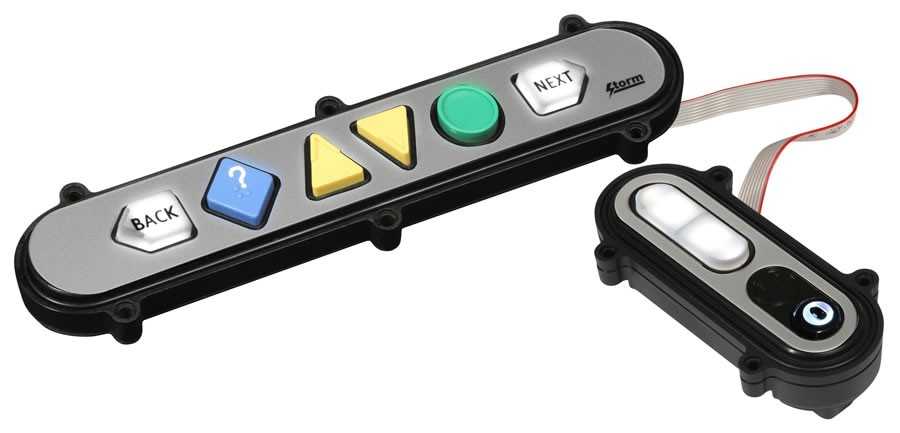

这款带专属接口的6键可编程发光导航条，是面向专用设备人机交互场景开发的操作输入部件，主要适配各类需要固定面板安装、简化操作逻辑的工业控制终端、自助服务设备、专用检测仪器的操作端，替代传统零散按键布局，降低操作人员的学习成本与误触概率。部件整体采用长条形一体化壳体设计，主操作区排布6个独立功能按键，两端预留带安装孔的固定耳，可直接通过螺丝锁紧在设备面板的预留开孔位，安装时可根据设备内部走线空间选择布置在面板上方或下方，配套的扁平排线可顺着设备内部走线槽布置，不会占用过多内部安装空间，适配面板厚度在1.5mm到3mm之间的各类金属、塑料设备面板。按键布局经过人机工程验证，左右两端分别设置返回、下一级的导航功能键，中间区域排布方向操作键、功能确认键与帮助快捷键，每个按键对应独立的发光背光回路，可根据设备运行状态切换背光提示，帮助操作人员在光线不足的作业环境下快速识别按键位置，降低误操作风险。壳体侧边预留可选音频模块的扩展接口，可根据设备功能需求选配音频提示组件，实现操作反馈音、故障报警音的输出，无需额外在面板上开孔安装独立蜂鸣器或扬声器。结构设计上采用上下壳扣合加螺丝锁紧的装配方式，壳体接缝处预留密封胶条安装槽，可满足常规工业场景下的防尘防泼溅要求，按键采用长寿命轻触开关作为触发元件，按压行程适中，反馈清晰，能够承受百万次级的反复按压，适配高频次操作的使用场景。建模过程中完整还原了按键的分型面、壳体的安装固定结构、排线的出线位置与弯折半径，以及扩展音频模块的对接接口结构，可直接用于设备面板的开孔校核、安装干涉检查，也可作为同类人机交互部件设计的参考原型，帮助结构工程师快速完成操作面板的布局设计与结构验证，减少重复建模的工作量。
