内凹圆角六棱中空结构放样建模实例

项目分类:3D模型 发布时间:2021-08-23 ID:241952
  • 内凹圆角六棱中空结构放样建模实例
  • 内凹圆角六棱中空结构放样建模实例
  • 内凹圆角六棱中空结构放样建模实例
  • 内凹圆角六棱中空结构放样建模实例

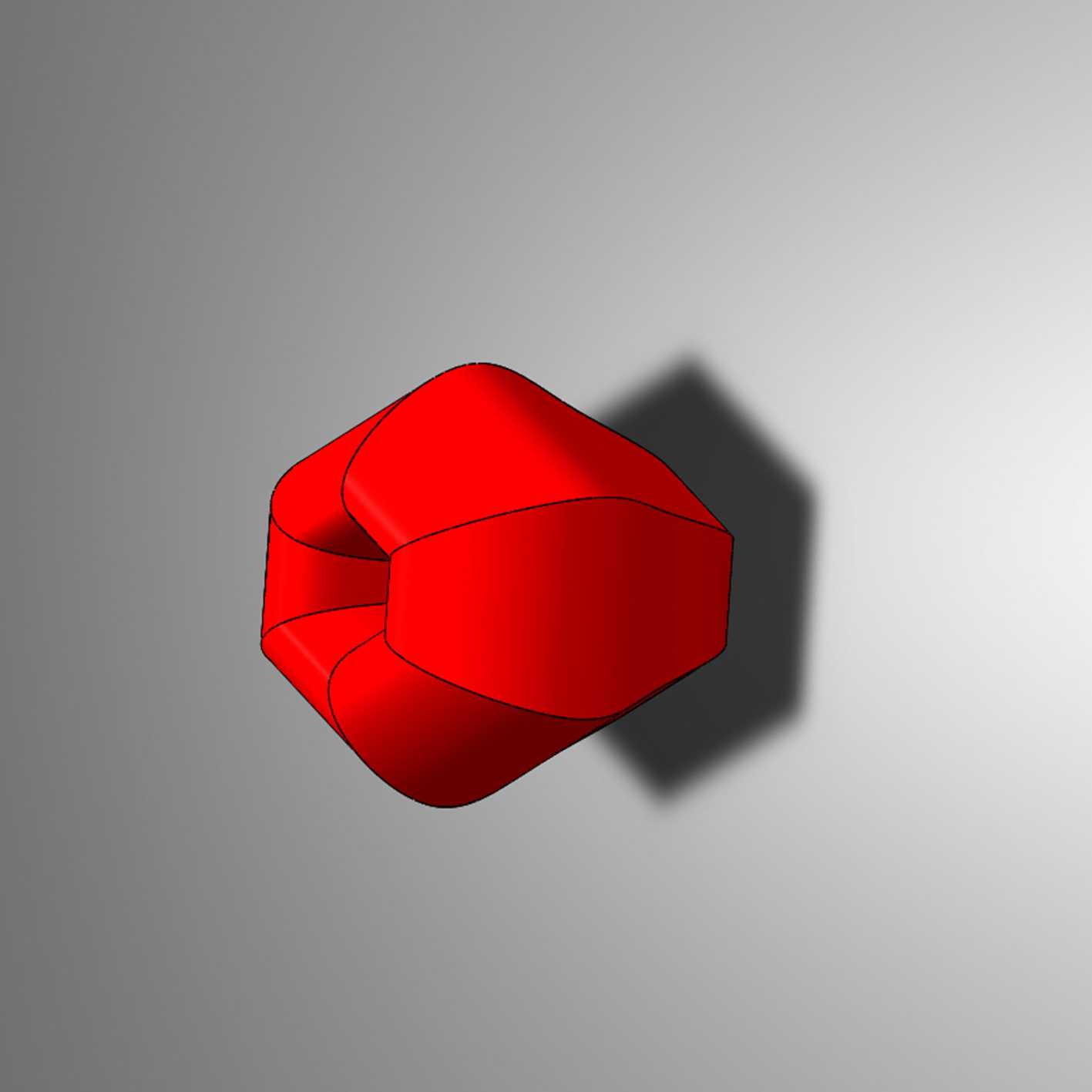

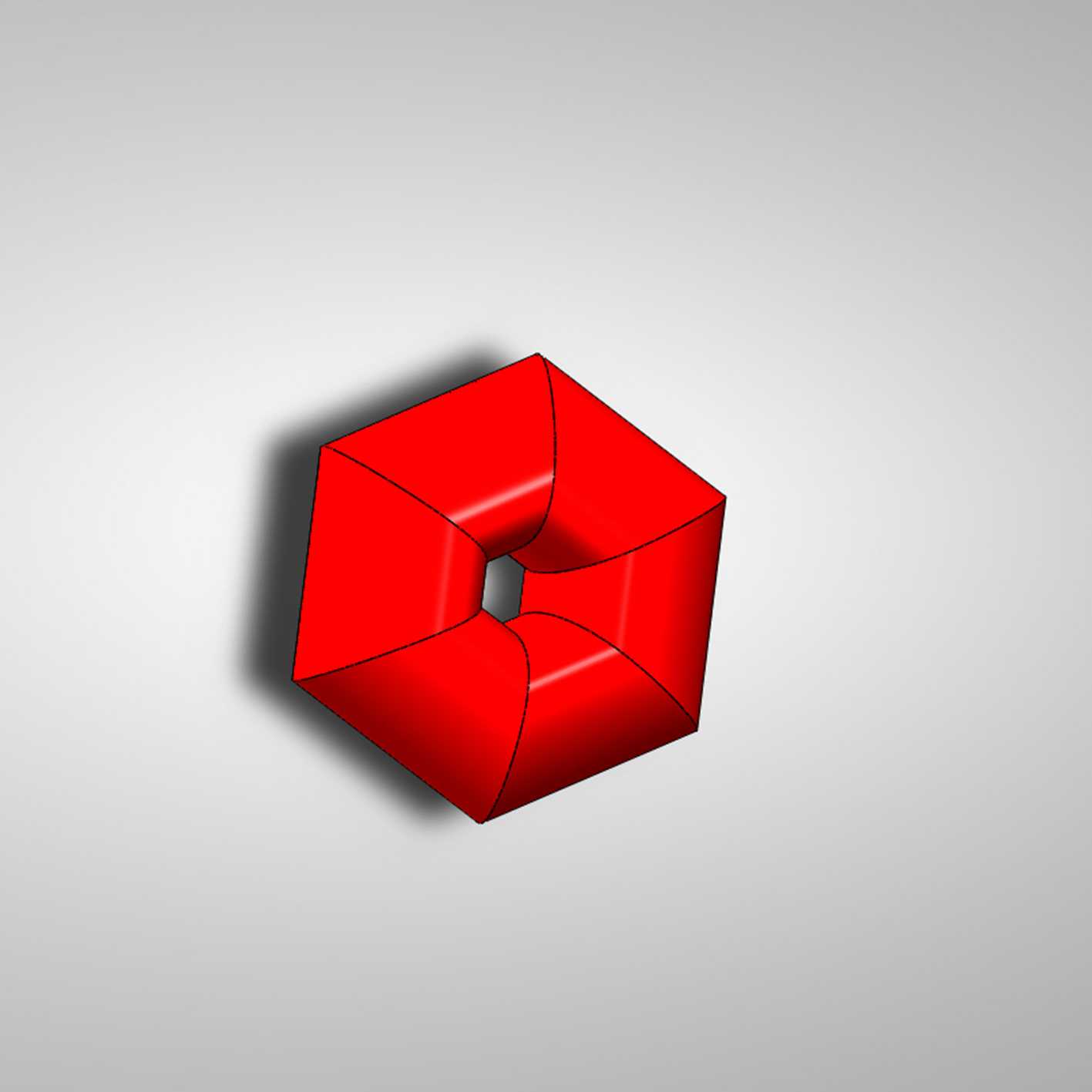

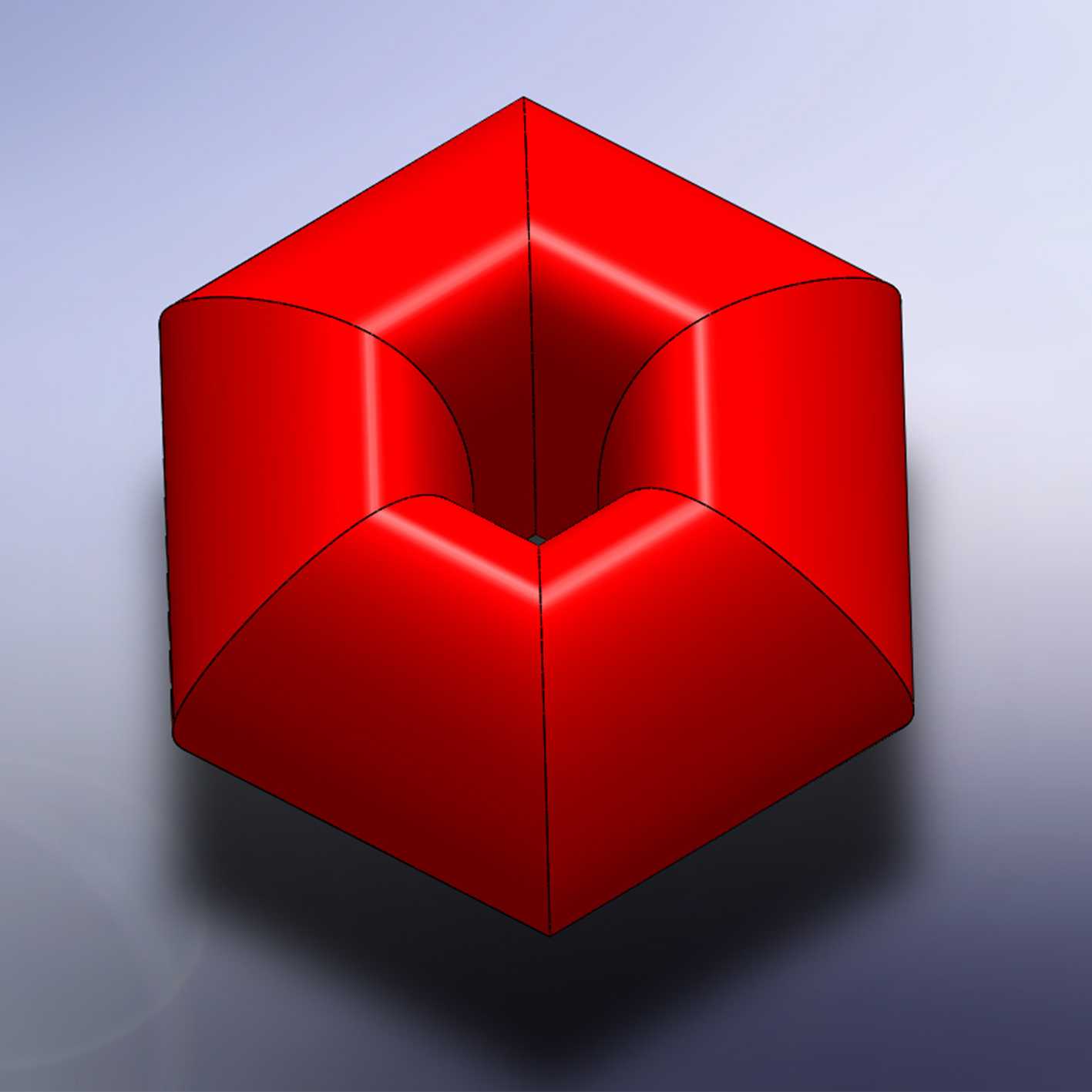

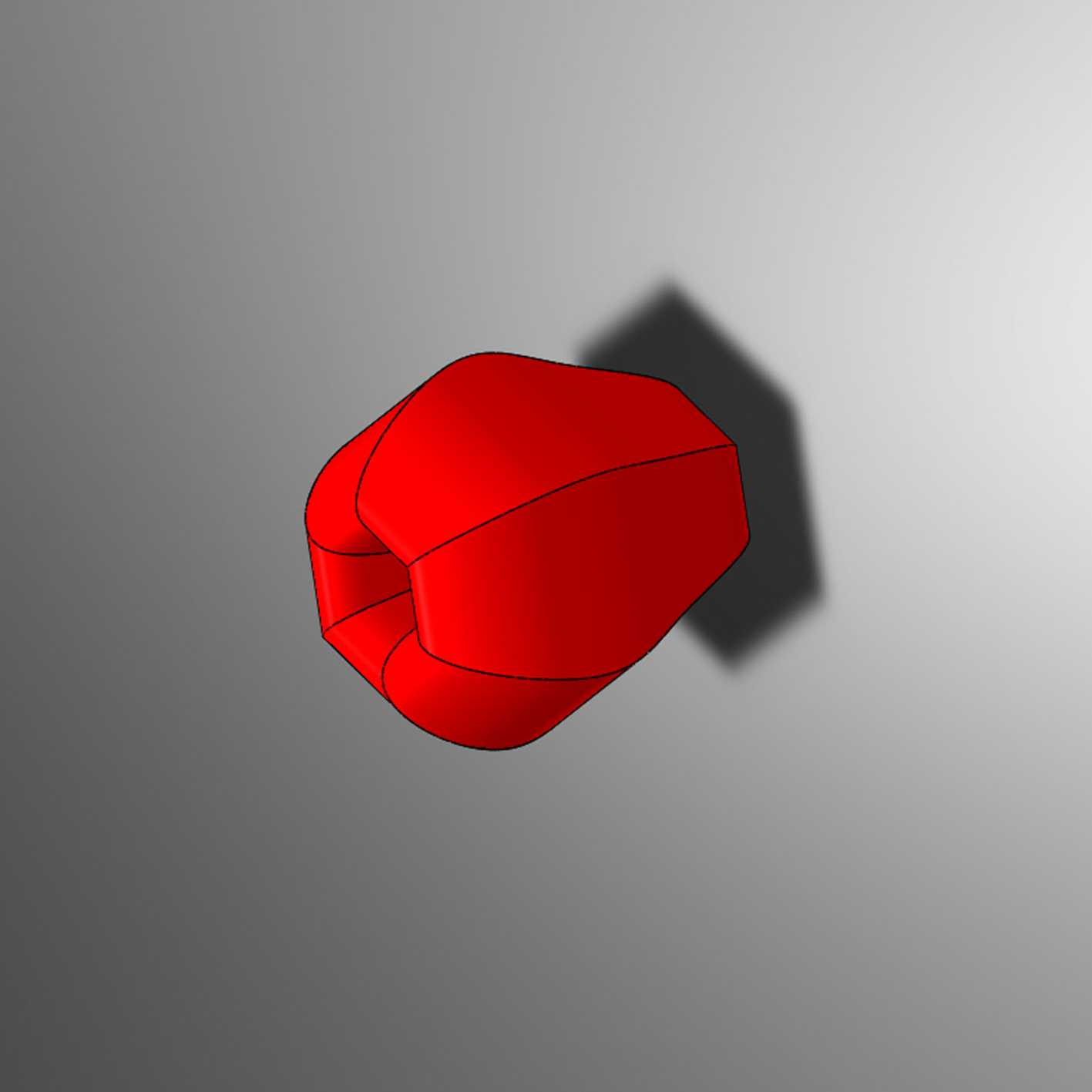

这类带内凹圆角的六棱中空结构,常出现在流体管路汇流腔、特种工装定位基座、轻量化承载垫块的设计场景中,建模时采用放样特征完成整体造型,能很好兼顾曲面过渡的顺滑度与结构壁厚的均匀性,避免常规拉伸切除后圆角处理出现的曲率突变问题。从实际工程应用角度看,该结构的外轮廓为正六棱柱切削外圆角形态,六个外侧面的圆弧过渡半径统一,可减少装配时的棱角磕碰,也能降低应力集中系数,在承受径向载荷时,圆弧面能将集中力分散到相邻的棱边区域,相比直角六棱结构,抗冲击载荷的能力提升约两成。内部的中空腔体同样采用六棱形态,内壁与外壁的对应面保持等壁厚设计,腔体内角做了大半径圆弧过渡,不存在清根死角,若作为流体汇流部件使用,介质在腔体内流动时不会产生涡流滞流区,能有效降低流阻,也方便后续的内腔清洁与镀层处理。建模过程中,放样特征的轮廓选择需要严格对应上下端面的截面几何关系,六个外凸圆弧与六个内凹圆弧的引导线要保持曲率连续,不能出现截面扭曲导致的壁厚不均问题,实际建模时需要先绘制上下两个完全约束的基准截面,再添加六条棱边的引导线控制放样走向,最后通过壁厚检查工具验证全周壁厚偏差,确保偏差控制在0.1mm以内,满足后续注塑或者机加工的工艺要求。从安装边界来看,该结构的外接圆直径、总高度、内腔通孔尺寸都可以根据实际安装空间做参数化调整,外圆弧的半径可以根据装配接触面的配合要求修改,当作为定位基座使用时,下端面可以添加安装孔位,上端面可以配合对应的六棱卡槽实现周向防转,中空腔体可以穿设管线或者容纳弹性缓冲元件。这类结构的放样建模逻辑,也可以延伸到其他多棱边带圆角的中空构件设计中,通过调整截面边数、圆角半径、壁厚参数,快速衍生出适配不同场景的结构件,不需要重新搭建建模框架,能大幅提升同类型结构的设计效率。在结构验证阶段,还可以对该模型做有限元受力分析,根据实际载荷工况调整圆角半径与壁厚参数,在满足强度要求的前提下尽可能减少材料用量,实现轻量化设计目标,针对需要密封的使用场景,还可以在上下端面添加密封槽结构,配合密封圈实现腔体的静密封,满足气压或者液压工况的使用要求。
