工业防护型笼式照明灯具结构设计

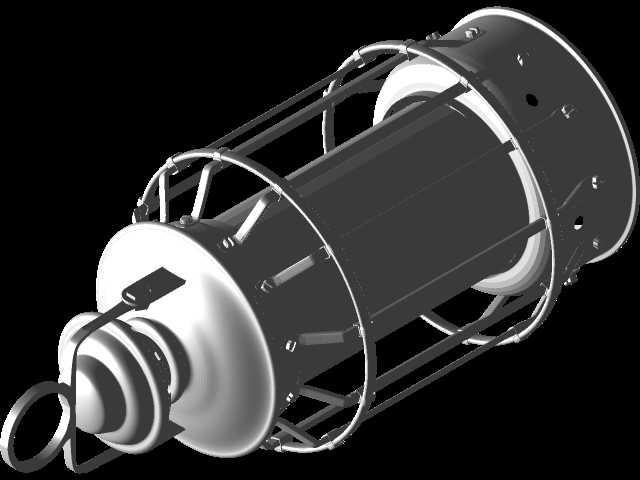

这款笼式结构的照明装置，主要面向工矿作业现场、临时施工点位、户外露天作业区等对灯具抗冲击性能有要求的场景，可在存在磕碰、坠物风险的作业环境中提供稳定的局部照明，也可适配移动检修作业的临时吊挂照明需求。从结构设计逻辑来看，外围的金属笼架是核心防护结构，采用多根纵向支撑杆配合两端环形固定圈的框架形式，所有杆件衔接处做了圆弧过渡处理，既避免尖锐棱边在安装移动过程中划伤操作人员，也能在受到侧向撞击时通过杆件的微量形变分散冲击力，避免内部发光腔体直接受外力破损。两端的端盖采用一体化压铸成型结构，进线端设置了多层阶梯式的密封结构，配合压紧式的进线锁扣，可在拖拽线缆时避免线缆外皮磨损，同时阻挡作业现场的粉尘、飞溅水渍进入腔体内部，适配多尘、潮湿的作业环境。吊挂端的环形吊环采用铰接式连接结构，可在360度范围内自由调整吊挂角度，不管是挂在脚手架钢管、设备支架还是临时牵拉的钢丝上，都能让灯具保持水平出光角度，不会因为吊挂点的倾斜导致照明区域偏移。内部的发光腔体与外围笼架之间预留了均匀的散热间隙，空气可顺着笼架的纵向空隙形成自然对流通道，将灯具长时间工作产生的热量及时带出，避免腔体内部温度过高影响发光元件的使用寿命。从安装边界来看，整体结构的径向最大尺寸不超过常规工矿灯具的安装预留空间，两端的固定端盖预留了标准的安装孔位，既可以通过吊环做吊挂安装，也可以拆除吊环后通过端盖孔位将灯具固定在墙面、设备侧壁的支架上，适配多种安装方式。笼架的所有金属构件表面都做了防锈喷塑处理，可在带有轻度腐蚀的作业环境中长期使用，不会因为表层锈蚀导致结构强度下降。端盖与笼架的连接采用可拆卸的螺丝固定方式，后期维护时只需拆开一端的固定螺丝，即可抽出内部的发光腔体进行元件更换，不需要完全拆解整个外围框架，能有效降低现场维护的操作难度。在结构强度校核层面，笼架的支撑杆排布密度经过优化，既不会因为杆件过密遮挡出光路径影响照明效率，也不会因为杆件间距过大导致防护能力不足，可承受常规作业场景下的工具磕碰、小型坠物冲击，完全满足工业现场临时照明与固定点位照明的防护要求。
