三扇式推拉窗防护栏一体化结构设计

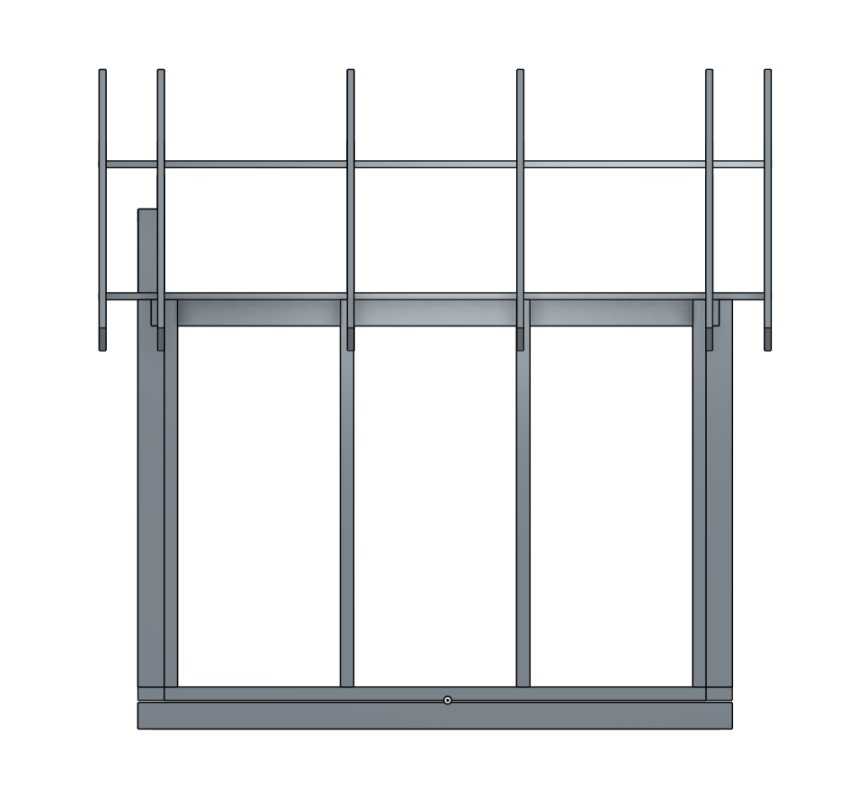

该结构主要适配民用住宅、临街商铺、低层办公场所的外窗加装或预装场景，核心作用是在不影响窗体正常启闭功能的前提下，提供可靠的临边防护能力，避免孩童攀爬坠落、高空坠物等安全隐患，同时兼顾窗体日常清洁、通风操作的便利性。结构整体采用框体与窗体同宽的一体化设计思路，上部防护栏与下部窗体边框采用刚性连接，无需额外在墙体上打设过多膨胀固定点，降低安装时对建筑外立面的破坏，也能适配不同墙体饰面的安装基面。上部防护栏采用等距竖向立杆搭配上下两道横向连接杆的排布方式，立杆间距严格控制在安全防护要求的范围内，避免出现头部卡滞的风险，横向连接杆同时承担立杆的固定与整体抗侧向推力的作用，整体抗水平荷载能力满足民用建筑临边防护的力学要求。下部窗体部分为三扇等宽推拉结构，窗扇边框与上部护栏的下横梁采用嵌入式连接，窗扇滑动轨道集成在护栏下横梁与底部窗台边框之间，无需额外加装独立轨道构件，减少装配零件数量的同时，提升了窗体与护栏衔接处的密封性能，避免雨水从衔接缝隙渗入室内。安装边界方面，结构整体宽度适配常规住宅三扇推拉窗的洞口尺寸，高度方向上护栏部分高出窗体上沿一定距离，既满足防护高度要求，也不会遮挡窗扇上沿的通风间隙，侧边与窗洞侧壁的连接采用可调式固定片，可适配±10mm范围内的洞口尺寸偏差，降低现场安装的裁切调整工作量。设计过程中充分考虑了日常使用的操作空间，护栏立杆与窗扇推拉把手的位置做了错位排布，开关窗时手部不会与立杆发生干涉，护栏顶部的横向杆做了圆弧收边处理，避免清洁窗户时棱角划伤手臂。结构所有杆件的连接节点均采用隐藏式设计，外部无突出的螺栓头或焊接毛刺，整体外观简洁规整，适配多数建筑的外立面风格，同时杆件的截面选型兼顾了结构强度与材料成本，不会出现过度设计导致的材料浪费。
