带精准尺寸标注的住宅平层二维三维户型设计

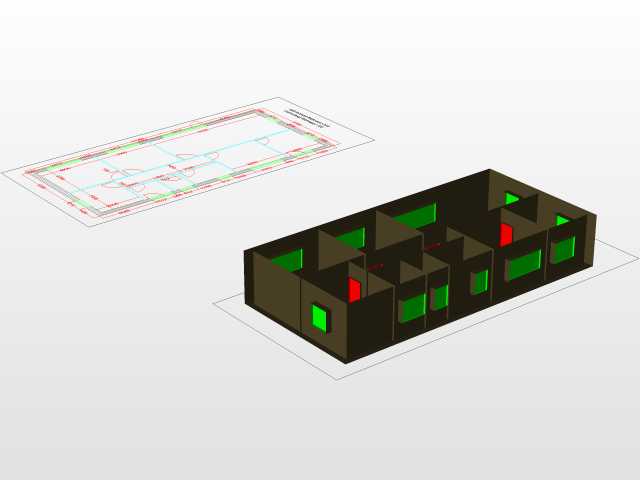

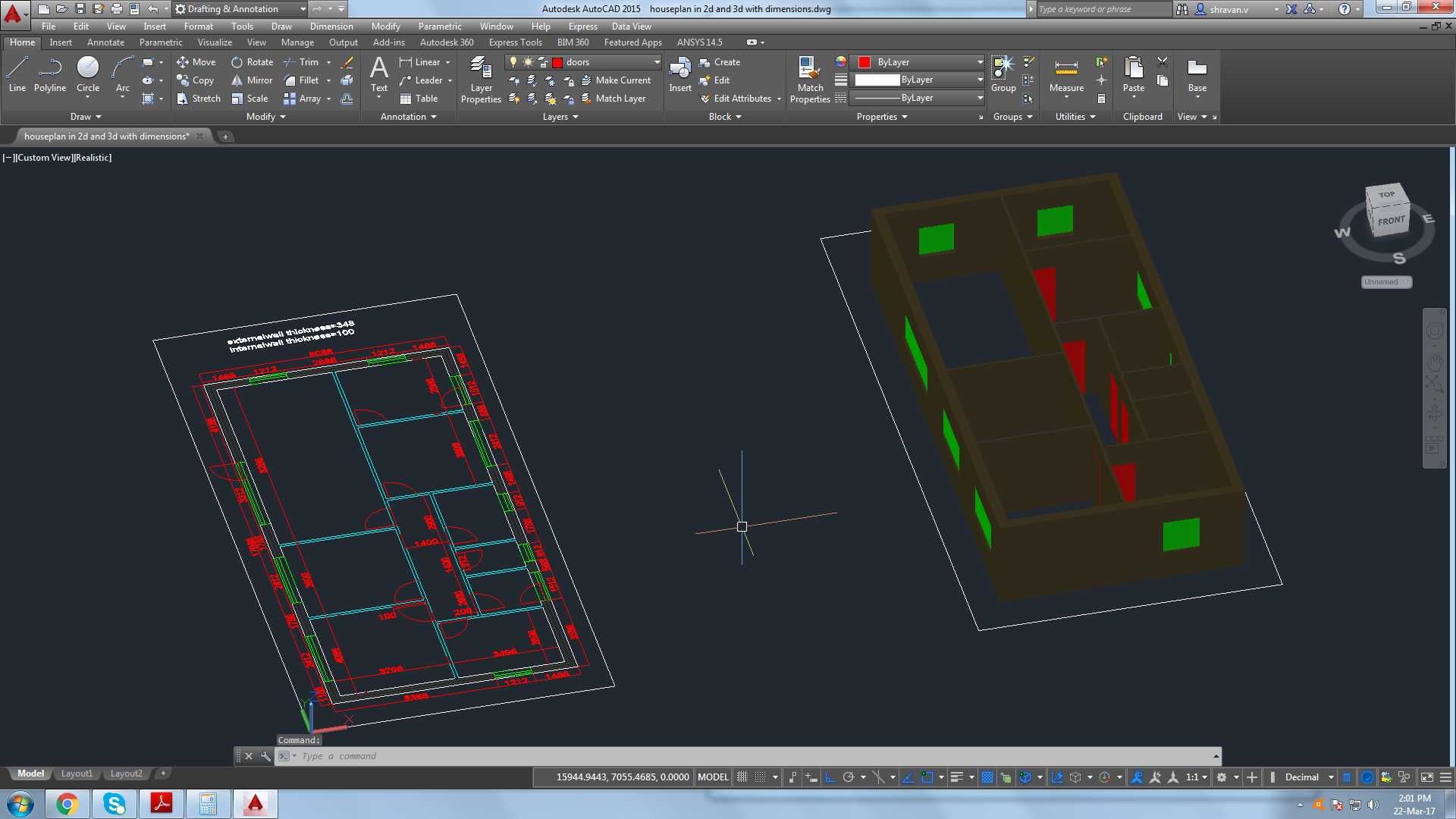

在民用建筑前期方案沟通、装修施工交底、户型改造核验等场景中，带精准尺寸标注的平层二维三维联动户型模型，是打通设计端与施工端信息差的核心载体。不同于无尺寸参考的概念户型示意，这套设计从实际住宅的墙体定位逻辑出发，先以二维平面完成所有墙体轴线、墙厚、门窗洞口位置的尺寸锚定，所有标注线均对应现场可实测的实体边界，避免了方案阶段常见的尺寸错漏、空间尺度误判问题。二维平面层完整呈现了户型的功能分区逻辑，包括各居室的分隔边界、公共过道的通行宽度、门窗洞口的开设位置，所有红色标注线对应墙体、洞口的定位尺寸，绿色标识对应外窗的布设位置，能让施工方、业主快速读懂平面布局的尺度关系。三维模型部分则是在二维尺寸完全闭合的基础上拉伸生成，还原了墙体的竖向高度、窗体的竖向开设位置，能直观呈现不同功能区的空间围合感，方便在方案阶段就排查出平面布局中容易忽略的视线遮挡、动线曲折问题。从设计思路来看，这套户型优先保证了公共区域的动线顺畅，过道预留的通行宽度满足日常搬运家具、多人并行的实际需求，各功能房间的面宽与进深尺寸匹配常规民用家具的摆放边界，不会出现家具进场后剩余通行空间不足的问题。外窗的布设位置充分考虑了自然采光的覆盖范围，每个独立功能空间都有对应的外窗采光面，避免暗间的出现。在实际应用中，这类带精准尺寸的二三维联动模型，既可以作为装修设计的基础底图，直接在模型上叠加水电点位、饰面排版的设计内容，也可以作为二手房改造、户型优化的尺寸校核依据，不需要反复到现场复测基础墙体尺寸，能大幅减少前期方案沟通的时间成本。模型的二维与三维文件完全关联，修改二维平面的墙体尺寸时，三维模型会同步更新对应结构，能避免二维改图后三维模型忘记调整导致的尺寸不一致问题，对于结构设计从业者、室内设计师、施工交底人员来说，这类带完整尺寸标注的户型模型，能有效减少施工阶段因尺寸理解偏差导致的返工问题。
