下承式钢管混凝土悬索拱桥结构设计

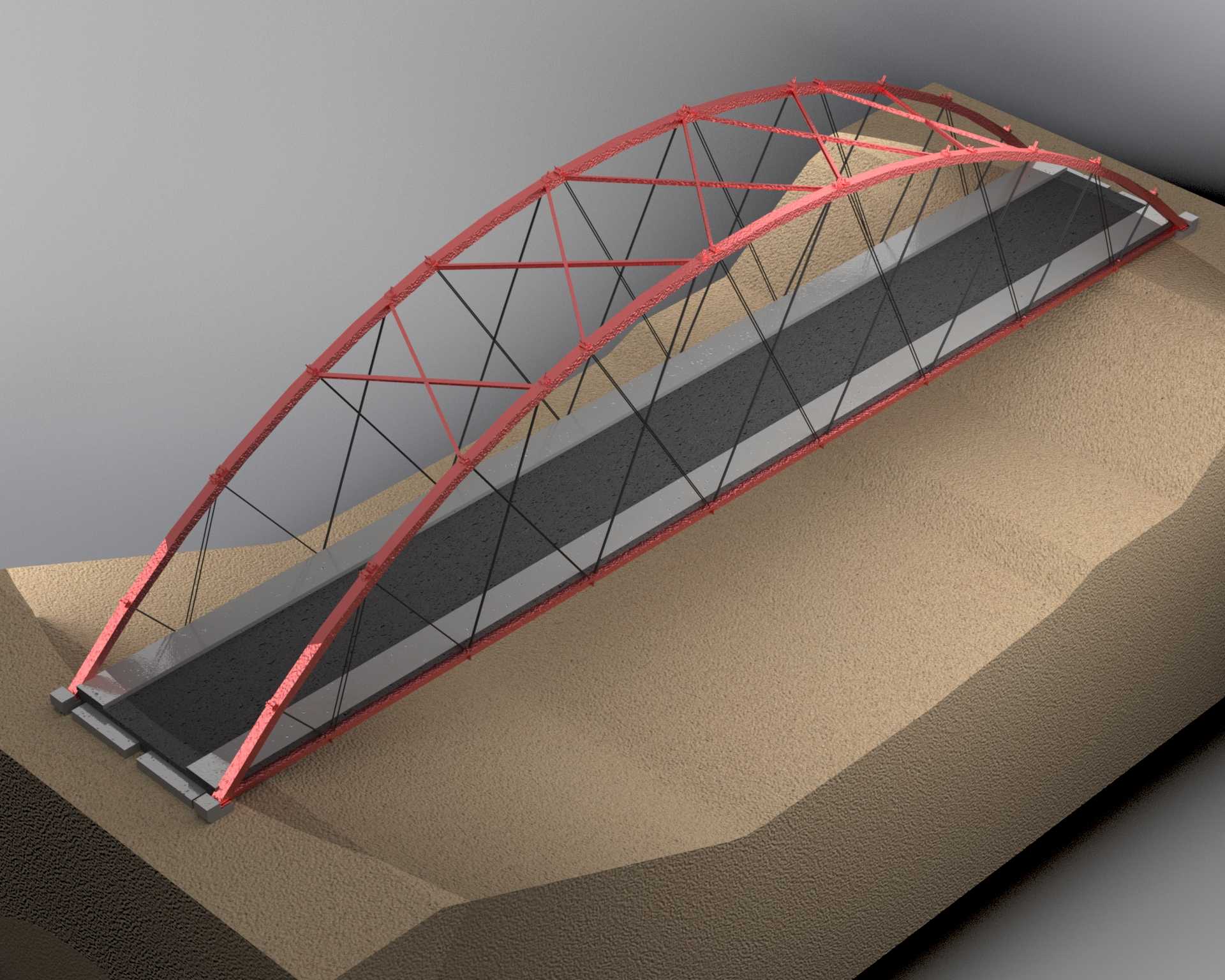

该桥型采用下承式布置，桥面系位于主拱肋下方，可有效降低桥面标高，适配平原河网、城市浅丘区域的通航与通行净空要求，主拱肋采用双片平行钢管桁架结构，横向通过风撑连接形成稳定空间受力体系，拱肋线形采用二次抛物线拟合，在均布荷载作用下可使拱肋截面主要承受轴向压力，充分发挥钢材的抗压性能，减少结构弯矩峰值。吊杆采用平行钢丝束成品索，上下端分别通过锚具与拱肋吊点、桥面横梁连接，将桥面荷载均匀传递至主拱结构，桥面系采用纵横梁叠合布置，纵梁沿桥跨方向通长设置，横梁对应每个吊点位置横向布置，桥面板铺设于纵横梁形成的格构体系上方，两侧设置防撞护栏与检修通道，满足日常通行与后期运维需求。设计阶段先通过手算确定拱肋矢跨比、吊杆间距等核心参数，矢跨比控制在1/5左右，兼顾结构受力效率与建筑造型表现，再通过三维建模完成各构件的空间干涉检查，重点验证拱肋节点处腹杆与弦杆的连接角度、吊杆锚具的安装操作空间，避免现场施工阶段出现构件碰撞问题。拱脚位置设置扩大混凝土基础，嵌入地基持力层，基础顶面预留拱肋连接预埋件，通过焊接与螺栓组合连接传递拱脚处的水平推力与竖向反力，两岸桥台采用重力式结构，平衡拱脚水平推力的同时约束桥面系纵向位移。建模过程中对拱肋桁架节点做了简化处理，保留核心传力构件的几何特征，省略非受力的装饰性细节，便于后续导入有限元软件做结构受力验算，也可用于桥梁施工阶段的可视化交底，帮助现场作业人员理解构件空间位置关系。该结构可直接用于中小跨度城市人行桥、景区观光桥的方案设计参考，也可作为桥梁工程专业教学的三维演示素材，帮助学习者理解下承式拱桥的荷载传递路径与构件组成逻辑。
