小型拖拉机壳体精密三维结构设计

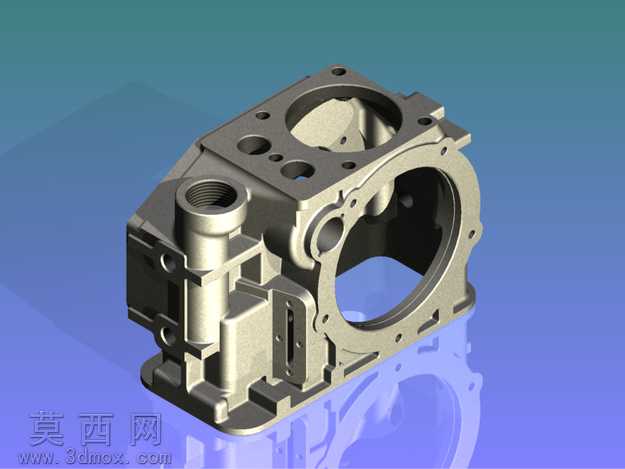

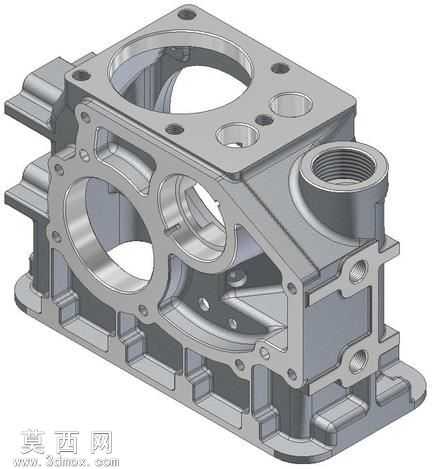

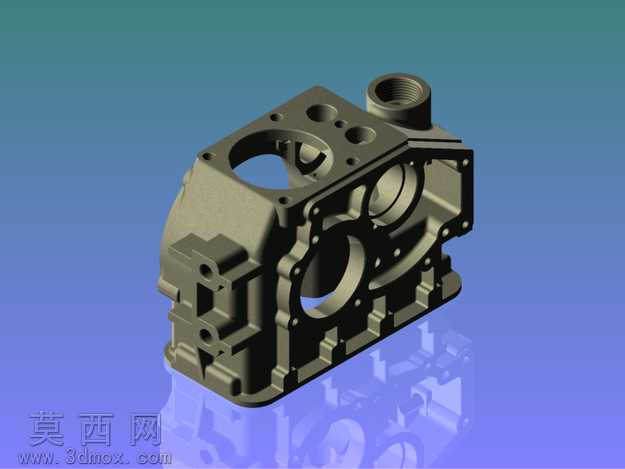

本作品为小型拖拉机核心壳体部件的三维参数化设计成果，建模过程严格遵循农机零部件的设计规范与实际生产装配要求，依托三维建模软件完成全特征构建。建模阶段首先梳理壳体的功能定位：作为小型拖拉机传动与动力单元的承载基体，需要同时容纳传动齿轮组、轴承组件、润滑管路并对接外部安装接口，因此首先以基准平面搭建骨架模型，确定各安装孔位、腔体、对接法兰的空间位置基准，确保各特征的位置度公差符合农机部件的装配要求。模型完整还原了壳体的多层腔体结构，针对不同直径的轴承安装位做了同轴度约束，侧壁的加强筋结构按照载荷分布路径设计，既保证壳体的结构刚度，又合理控制壁厚避免不必要的重量增加。建模过程中对所有安装孔做了规格区分，包括螺栓过孔、螺纹孔、定位销孔、油道孔、透气孔等不同功能孔位，分别按照对应的机械设计标准设置孔径、深度与倒角参数，边缘位置统一做了铸造圆角处理，符合铸铁壳体的铸造工艺要求，避免应力集中问题。渲染阶段采用金属铸铁材质，调整材质的粗糙度与反光参数还原铸件的哑光金属质感，通过环境光遮蔽效果凸显腔体内部的层级结构与加强筋的布局，多角度展示壳体的外部安装接口与内部容纳空间。设计过程中充分考虑部件的装配兼容性，各对接面的平面度、安装孔的孔距均匹配小型拖拉机对应配套部件的安装尺寸，侧壁的螺纹接口预留了外接管路的安装空间，底部的安装支座做了加厚处理以承载整机运行过程中的振动载荷，整体模型特征完整无缺失，可直接用于后续的工程图导出、装配干涉检查、有限元结构仿真以及铸造工艺的开模参考，完整还原了小型拖拉机壳体从功能需求到三维实体的全流程设计逻辑，兼顾了结构合理性、工艺可行性与装配适配性。
