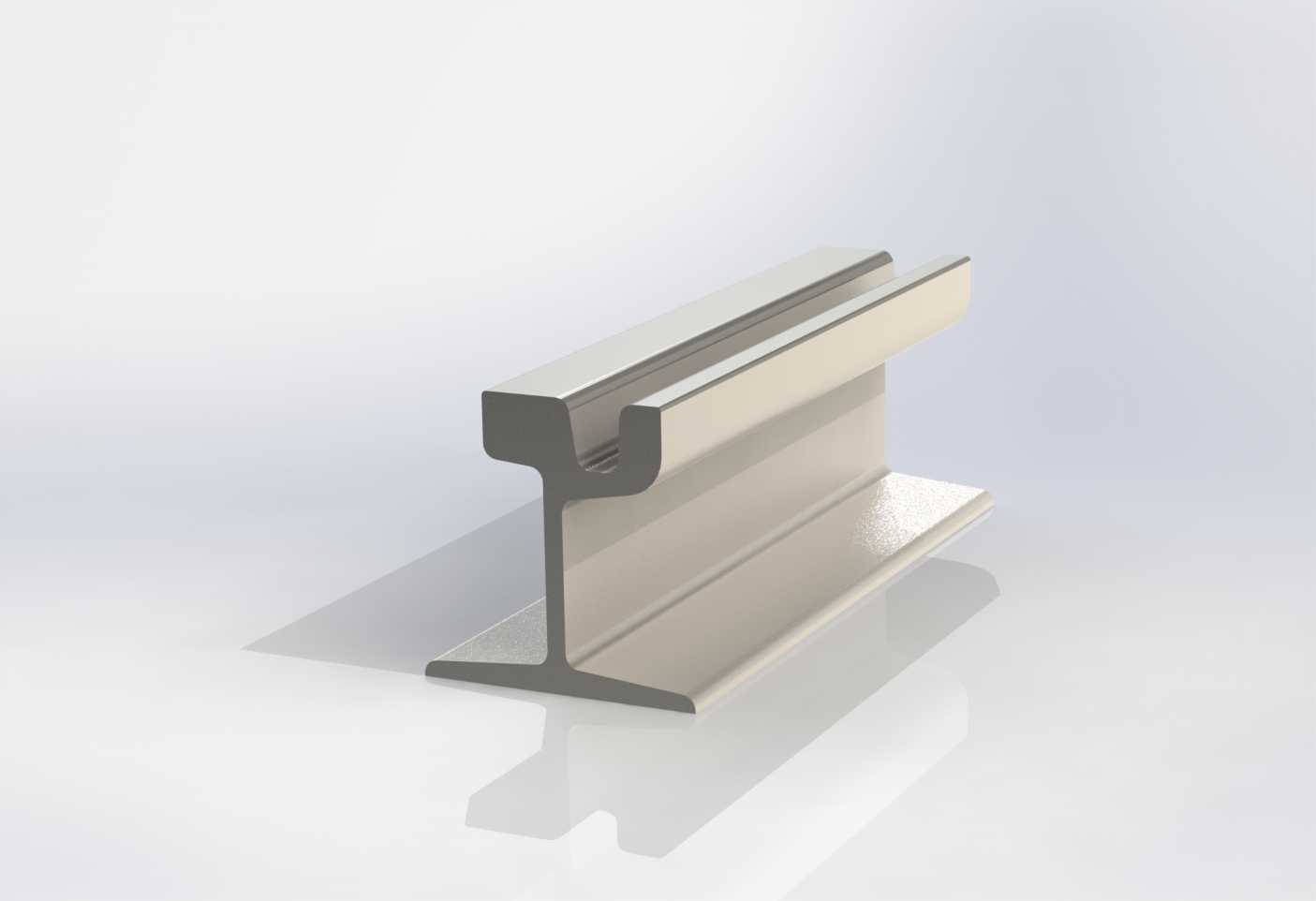

城市有轨电车槽型钢轨三维结构

这款槽型轨结构主要应用于城市现代有轨电车线路铺设场景，区别于普通铁路工务段使用的工字轨，其特殊的截面构型能够兼容嵌入式铺装、草坪铺装等多种城市路面敷设方式，在承担车辆走行导向功能的同时，可让轮缘藏于轨头内侧的槽道内，让路面与轨面保持齐平，减少对城市路面非机动车、行人通行的干扰。从结构设计逻辑来看，轨头部分做了不对称的轮廓处理，外侧踏面做了适配有轨电车弹性车轮的1:20锥度匹配，长期轮轨接触磨耗后可通过轨面打磨修复廓形，延长轨道整体服役周期；内侧的护缘槽尺寸严格匹配有轨电车轮缘厚度与高度，在小半径曲线段可起到轮缘导向作用，避免轮缘爬轨引发脱轨风险，同时槽道底部预留了足够的积尘、排水空间，减少日常运维中杂物卡滞轮缘的概率。轨腰部分采用了变厚度的过渡设计，相比等厚度轨腰可在同等用钢量下提升截面的抗弯模量，能够承受车辆轴重传递下来的垂向冲击载荷，以及车辆启动、制动时产生的纵向剪切力，同时轨腰两侧的平面可直接适配弹条扣件的安装卡口，无需额外焊接安装底座，降低现场铺设的装配工作量。轨底部分采用了宽翼缘的平底结构，相比普通铁路钢轨的轨底宽度更大，可将上部载荷均匀分散到下部的轨枕或者整体道床结构上，降低道床的单位面积承压，适配城市道路下浅层铺设的载荷要求，安装时轨底与绝缘缓冲垫板完全贴合，可减少轮轨振动向周边建筑的传递，降低线路运营的振动噪声影响。在安装边界上，该款轨道单根标准长度对接时可采用铝热焊或者鱼尾板连接，对接端面的垂直度公差控制在0.5mm以内，避免接头处出现轮轨冲击台阶；扣件安装点沿轨道纵向的间距根据线路段曲率调整，直线段间距控制在600mm，小半径曲线段加密至500mm，保证轨道的横向稳定性；轨面高程与周边路面铺装的高差控制在2mm以内，避免社会车辆通行时出现跳车颠簸。在道岔区域铺设时，该槽型轨可与辙叉、尖轨做同廓形对接，保证轮载过渡的平顺性，减少道岔区域的磨耗速率。日常运维中，轨头踏面的磨耗达到3mm时需及时打磨修复廓形，槽道内的积沙、落叶需定期清理，避免雨天排水不畅造成轨底锈蚀。
