本田CR85越野摩托车二维平面设计图纸

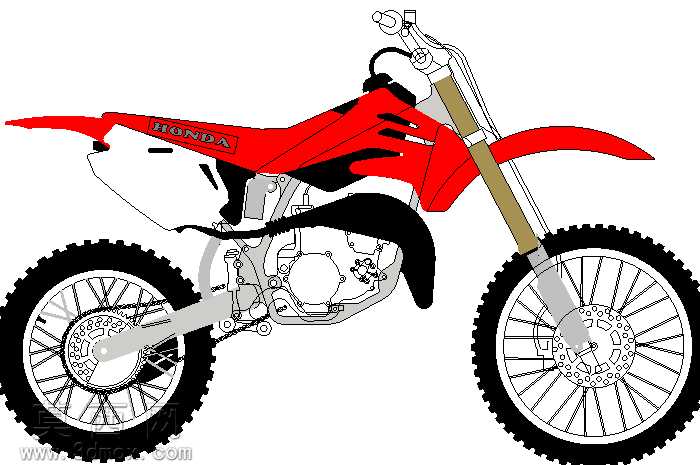

本作品为本田CR85小型越野摩托车的二维平面设计图纸，建模阶段严格遵循实车真实尺寸比例开展绘制，完整还原了该款越野摩托的整车外观与核心结构布局。在轮廓绘制环节，精准勾勒出越野摩托专属的高耸前挡泥板、收窄一体式赛车座椅、上扬式越野尾排造型，以及长行程倒置前减震、辐条式深齿轮胎等标志性越野部件的外形特征，线条清晰流畅，各部件比例协调无变形。结构表达层面，图纸清晰呈现了动力总成的外轮廓布局、前后碟刹制动系统的装配位置、链条传动结构的走向、前后悬挂系统的连接关系，同时对车把操控组件、油箱护板、发动机护板等覆盖件的造型边界做了明确区分，能够直观展现整车的装配逻辑与部件位置关系。配色设计上，采用本田越野车型经典的红黑白撞色方案，主体护板使用高饱和度正红，发动机、车架、轮毂等金属结构件使用银灰与黑色区分，减震套筒使用专属古铜色做标识，色彩分区清晰，既还原了实车的视觉特征，也通过色彩差异辅助区分不同功能的部件区域。设计初衷是制作等比例可用于打印输出的平面参考图纸，可用于越野摩托的外观参考、结构认知教学、改装方案前期规划，也可作为三维建模的平面轮廓参考底图使用，图纸绘制过程中反复核对实车各部件的相对位置与尺寸比例，确保平面投影的准确性，避免出现部件错位、比例失调的问题，对于非外露的内部核心结构，也通过轮廓线做了示意性表达，兼顾了外观展示与结构参考的双重需求。
