带内部缓冲结构的冲击压路辊结构设计

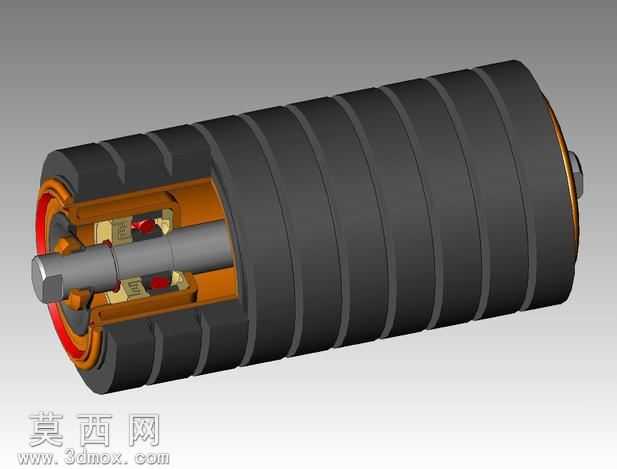

本作品为适配皮带输送机工况的冲击式压路承载辊三维模型，建模过程严格遵循机械设计的尺寸配合规范，先完成核心传动轴的基准建模，以轴的各段轴径、轴肩定位尺寸为装配基准，依次搭建内部的缓冲减振组件、端盖密封结构、外部辊筒主体，所有零件的装配约束完全符合实际机械装配逻辑，不存在过约束或干涉错位的问题。渲染阶段采用分层材质赋予方案，外部辊筒主体使用哑光深黑橡胶材质，调整材质的粗糙度参数至0.85，还原橡胶辊面防滑耐磨的真实质感；内部金属构件区分不同材质属性，传动轴采用调质钢材质，设置适度的金属反光与细微的表面纹理，模拟加工后的金属表面状态；内部缓冲减振块采用暗红色高阻尼橡胶材质，与周边金属零件形成清晰的视觉区分；端盖部位的铜质衬套设置暖调金属光泽，密封件采用橙红色耐油橡胶材质，让整个剖面结构的不同部件层次分明，观者可以清晰识别内部的构造逻辑。结构设计上重点优化了冲击缓冲功能，在辊筒内壁与传动轴之间均匀布置多组径向缓冲减振单元，当输送物料的冲击载荷传递到辊面时，缓冲单元可以通过自身的弹性形变吸收瞬时冲击能量，避免刚性碰撞导致的辊轴变形、轴承损坏问题；辊筒外表面设置等距分布的环形凸起筋条，既可以提升辊面与输送带之间的摩擦力，避免运行过程中出现打滑跑偏，也能强化辊筒自身的结构强度，降低长期受载后的辊筒变形概率；两端的轴承位设置多重密封结构，可阻挡输送场景下的粉尘、水汽进入轴承内部，延长部件的整体使用寿命。设计思路围绕皮带输送机回程段的受载痛点展开，传统刚性托辊在承受大块物料坠落冲击时极易出现轴断裂、轴承碎裂的故障，本设计通过内置缓冲结构将瞬时冲击载荷逐步消解，同时兼顾了辊件的承载能力与减振性能，所有零件的尺寸参数均参考通用带式输送机的托辊安装标准设定，可直接适配常规规格的输送机机架，无需额外调整安装尺寸，模型的剖面展示形式也清晰呈现了内部缓冲结构的排布方式，便于理解该类缓冲辊的工作原理与装配逻辑。
