铁路线路跨线式信号架结构设计

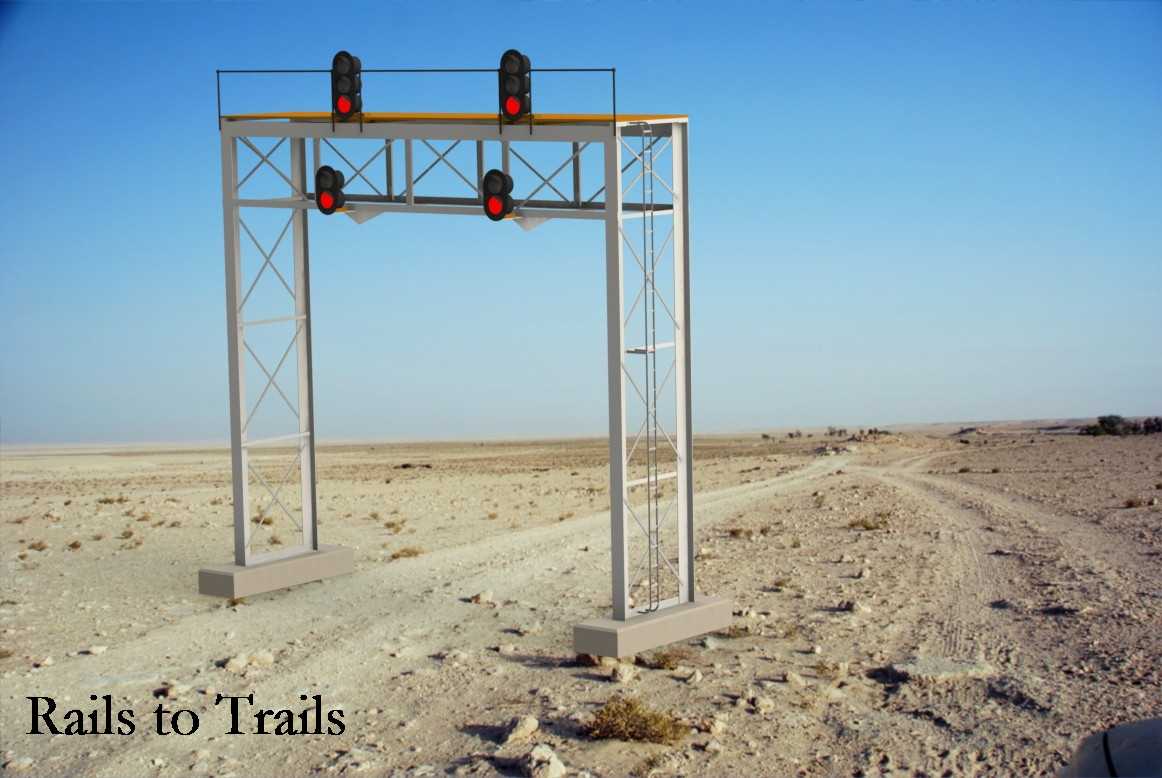

该跨线信号架主要应用于荒漠、旷野等无就近安装依托的单线或双线铁路区段，解决地面信号机安装易受线路旁地形限制、易被风沙掩埋遮挡、司机瞭望视角不佳的问题，将多组信号机架设在轨道上方的门型架体上，为过往列车提供清晰的通行信号指示，避免地面安装带来的视线遮挡、设备磕碰损伤问题。从结构设计来看，整体采用门型桁架式构型，两侧为竖直格构式立柱，底部搭配混凝土配重基础，无需在轨道区域内做深埋桩基，安装时不会干扰既有线路的道床结构，适配荒漠区域松散沙土地质的安装条件，基础的接地面积经过核算，可抵抗旷野区域常见的强风荷载，避免架体出现倾覆移位。顶部为水平桁架横梁，横梁上预留多组信号机安装位，可根据线路的信号布设需求，分别在横梁下沿、横梁顶面安装不同朝向的信号机组，覆盖双向来车的瞭望视角，信号机的安装支架预留调节余量，可根据现场实际的线路曲线、坡度调整信号机的俯仰角度与朝向，保证司机在规定制动距离外就能清晰辨识信号状态。两侧立柱内部设置爬梯与防护笼，可供运维人员攀爬至顶部平台开展设备检修、灯具更换作业，顶部横梁周边设置安全防护栏杆，满足高空作业的安全防护要求，栏杆高度与横杆间距符合铁路运维作业的安全规范。架体的主受力杆件采用型钢焊接成型，腹杆采用交叉斜撑构型，在控制整体自重的前提下，提升架体的抗扭、抗弯折性能，可承受信号设备自重、风荷载以及温差带来的结构形变，所有钢结构件表面均做防腐防锈处理，适配荒漠区域昼夜温差大、风沙侵蚀强的户外使用环境。从安装边界来看，架体的净空高度符合铁路建筑限界要求，可满足常规货运、客运列车的通行需求，两侧立柱的安装位置位于铁路线路安全保护区边缘，不会侵入列车通行限界，整体跨度可根据实际线路的股道数量做适配调整，单组架体可覆盖最多两股线路的信号指示需求，减少沿线的设备布设点位，降低后期运维的工作量。设计过程中优先考虑了现场安装的便捷性，架体拆分为立柱、横梁、基础等多个模块化部件，可通过铁路运维车辆运输至现场后快速拼装，无需大型吊装设备长时间占用线路作业，适配铁路运维天窗点短、作业时间紧张的施工特点。
