SA气动盘式制动器结构设计方案

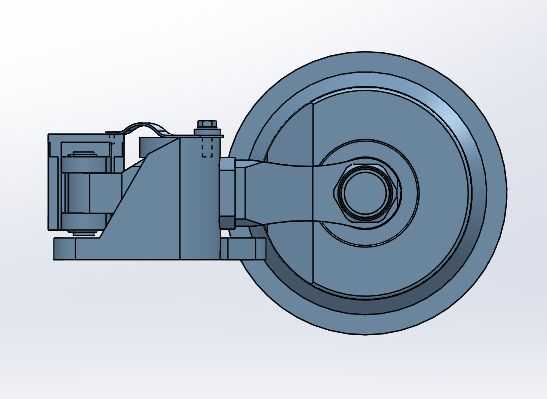

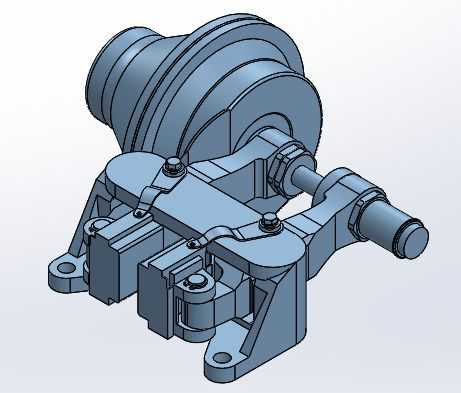

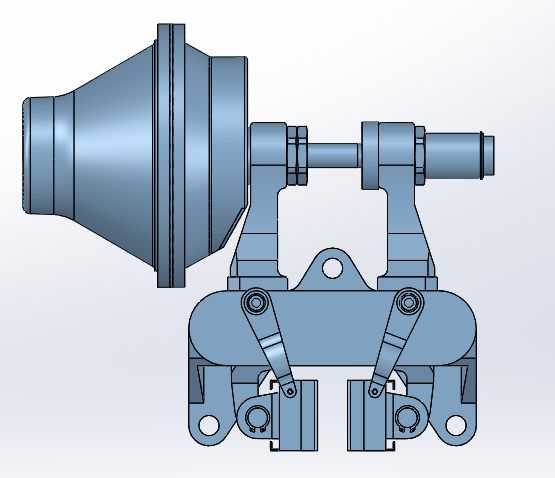

这款气动盘式制动器主要面向工业传动系统的减速与驻车制动需求，常见于输送线驱动辊、中小型起重设备回转机构、机床主轴制动单元等需要快速平稳停转的工况场景，依靠压缩空气作为动力源完成制动动作，相比液压制动方案不存在油液泄漏污染风险，适配食品加工、纺织印染等对洁净度有要求的生产场景。从实际功能逻辑来看，该制动器采用常闭式设计思路，断气状态下依靠内置弹性元件提供制动力矩，通气后活塞动作克服弹簧力带动制动钳体张开，释放配套制动盘，这种设计能够在气源故障、管路失压的突发状况下自动触发制动，避免设备溜车、惯性自转带来的生产安全隐患。结构设计上，制动钳体采用对称分体式布局，两侧摩擦片安装位预留了磨损补偿间隙调节空间，运维人员无需拆解主体结构即可完成摩擦片更换与间隙校准，大幅缩短设备停机维护时长。安装接口方面，产品预留的安装支脚孔位适配间距20mm的标准安装基座，可直接匹配直径200mm规格的通用制动盘，整体安装边界紧凑，轴向与径向尺寸经过优化，不会与周边传动部件、防护罩壳产生运动干涉，适配现有多数工业设备的安装空间预留标准。摩擦片与制动盘的接触区域经过受力仿真校核，制动过程中钳体受力均匀，不会出现偏磨、局部应力集中的问题，单次制动动作响应时间控制在0.2秒以内，额定工况下可提供稳定的制动力矩，满足12.5Kg转动惯量负载的平稳制动需求。气路接口采用标准螺纹连接形式，可直接对接工厂现有常规压缩空气管路，无需额外配置转换接头，钳体外部的刚性支架采用高强度铸钢材质，兼顾结构强度与抗振性能，在设备高频启停的工况下也能保持结构稳定性，不会出现连接松动、制动力衰减的问题。整体结构没有冗余设计，所有运动部件都设置了对应的防尘防护结构，能够适配多粉尘、轻度潮湿的工业车间环境，延长核心部件的使用寿命。
