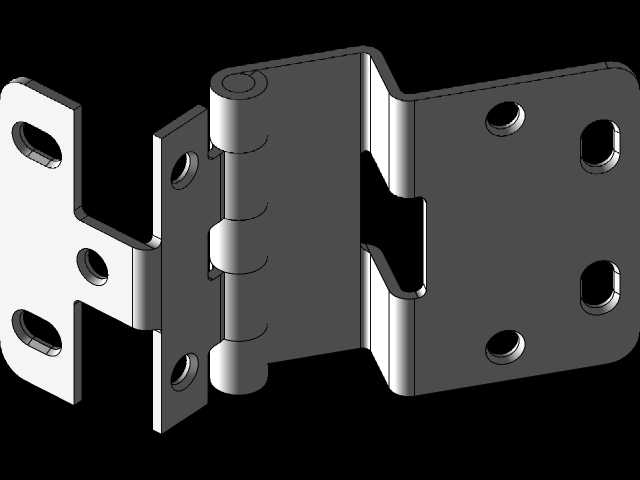

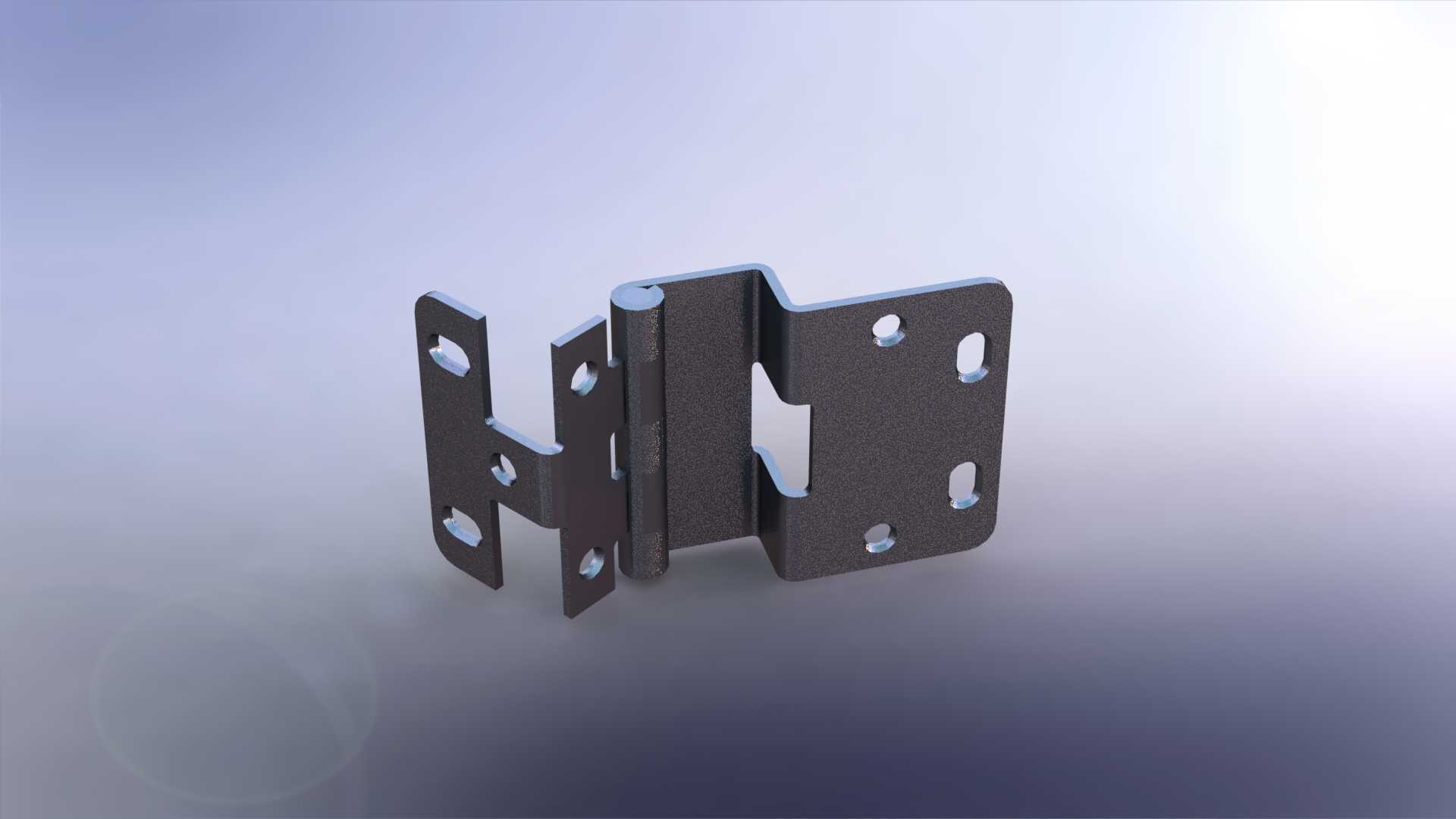

多段可调式五关节工业连接铰链

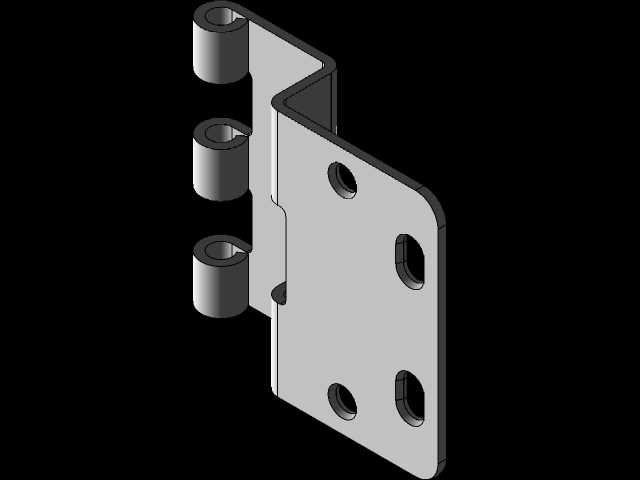

这类多关节铰接结构，在工业设备防护门、特种机柜开合结构、非标自动化设备的可调限位连接场景中应用十分广泛，区别于普通单轴合页，多段铰接的设计能够实现更大范围的开合角度调整，同时在多段转动过程中保持连接刚度，避免单轴铰链大角度开合时出现的结构干涉问题。从结构设计逻辑来看，该铰链采用多片叠合式页片搭配同轴铰接轴的布局，每一段页片都预留了对应的安装孔位，其中固定侧页片设计了长圆孔与圆孔组合的安装位，长圆孔可以抵消安装面的加工公差，在现场装配时能够微调安装位置，降低对安装面孔位精度的要求，适配不同加工精度的设备机架安装需求。活动侧的多段页片通过铰接轴串联，每一段的转动限位都通过页片之间的贴合面实现，不需要额外加装限位块，在开合到极限角度时，页片端面自然贴合形成硬限位，避免转动过位导致的结构损坏。在实际选型应用中，需要重点关注铰链的安装边界尺寸，固定侧的安装面需要预留足够的平面空间，保证所有固定孔位都能有效贴合安装面，避免出现悬臂安装导致的连接应力集中；铰接轴的直径决定了整体结构的抗剪切能力，在有频繁开合需求或者需要承载一定门体重量的场景下，需要校核铰接轴的剪切强度，同时页片的厚度也要对应匹配承载需求，避免长期负载下出现页片变形。这类铰链的转动阻尼来自铰接轴与页片轴孔之间的配合紧密度，设计时通过控制轴与孔的公差配合，实现开合过程中均匀的阻尼感，既能够让活动侧在任意开合角度保持悬停，又不会出现转动卡滞的问题。在表面处理上，这类五金铰接件通常采用发黑或者喷塑处理，提升防锈能力的同时，表面哑光质感也适配工业设备的整体外观风格，不会因为反光影响设备操作区域的视觉观察。在装配流程中，需要先将固定侧页片通过紧固件锁定在机架基准面上，再逐段调整活动页片的位置，最后连接活动侧的被连接件，安装过程中要保证铰接轴处于垂直状态，避免页片转动时出现偏磨，长期使用后如果出现阻尼下降的情况，可以通过调整铰接轴端部的锁紧结构，重新调整配合紧密度，延长整体结构的使用寿命。
