多指独立控制齿轮传动机械手结构设计

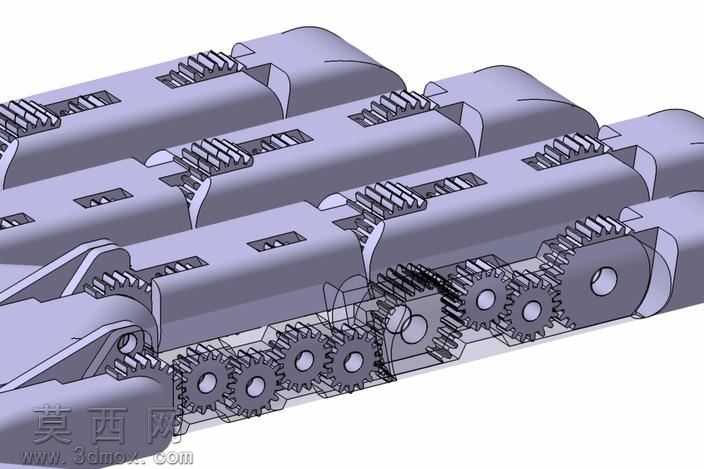

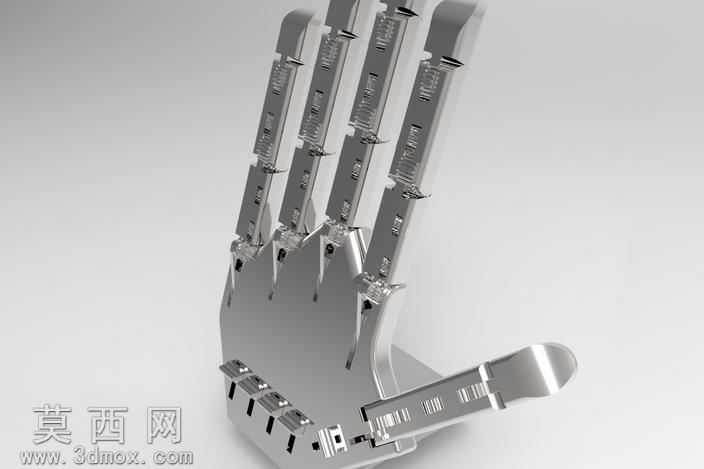

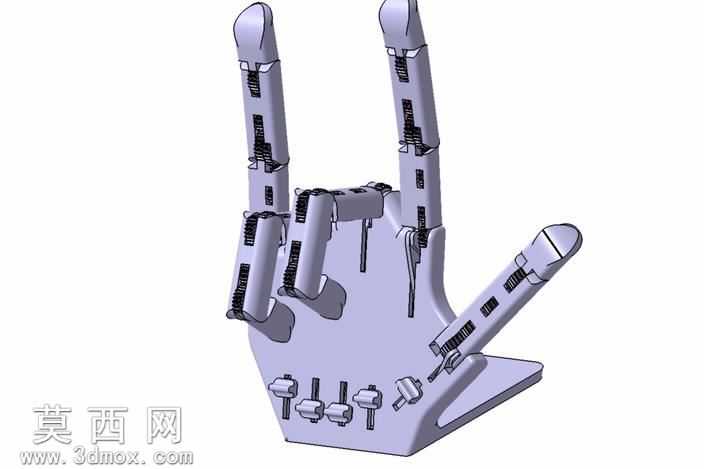

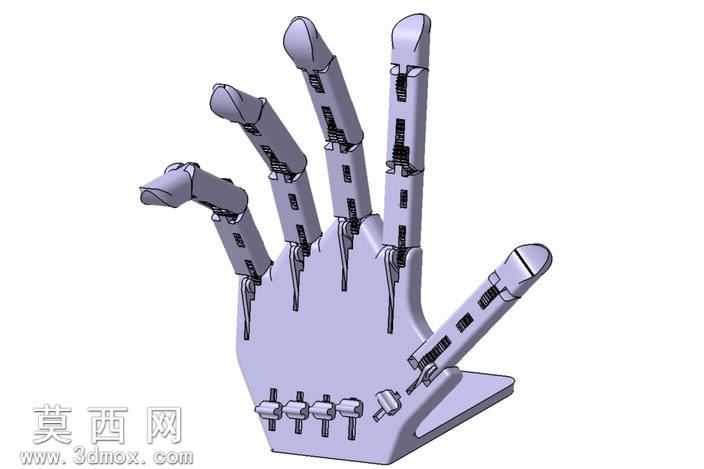

本作品为多手指独立控制的机械手三维结构设计，整体采用公制毫米作为建模单位，在三维建模过程中严格遵循机械设计的公差配合原则，对每一处传动结构、连接部位都进行了精准的尺寸约束，确保各组件在虚拟装配环境下不存在干涉问题。从结构设计来看，该机械手的每一根手指都配置了独立的齿轮传动链路，通过多级圆柱齿轮的啮合传动来实现手指的屈伸动作，建模时对每一个齿轮的模数、齿数、压力角都做了标准化设定，保证齿轮啮合过程中传动平稳、传动比精准，能够精准传递驱动力矩实现单根手指的独立运动控制。在建模细节处理上，设计人员对指节的铰接部位做了间隙优化，所有运动组件之间都预留了合理的活动间隙，既避免了运动过程中出现结构碰撞、卡滞的问题，也兼顾了实际加工装配时的公差余量，让虚拟模型具备直接转化为实际加工图纸的可行性。材质设定方面，整体结构件默认采用工业常用的硬质铝合金材质进行渲染表现，齿轮传动部位则标注为合金钢材质，既保证整体结构的轻量化，也能满足传动部件的耐磨、高强度需求；渲染过程中采用半透明剖视效果展示内部齿轮传动链路，让使用者可以直观观察到内部的传动逻辑，清晰看到动力从输入端如何通过各级齿轮传递到每一个指节，理解单指独立控制的实现原理。设计思路上，该机械手摒弃了传统绳索牵引、连杆联动的多指控制方案，采用全齿轮传动的结构形式，每根手指的运动互不干扰，可以实现更加灵活的多指协同动作，既可以完成简单的抓取动作，也能通过单指的独立控制实现精细化的操作，适配更多复杂的作业场景；建模过程中还对整体结构做了模块化拆分，每根手指的传动组件都可以独立拆装，方便后续的维护与部件替换，也为后续的结构迭代优化预留了充足的调整空间，整体结构紧凑，传动路径清晰，运动逻辑合理，充分体现了齿轮传动在精密执行机构上的应用优势。
