立式集成减速驱动电机结构设计

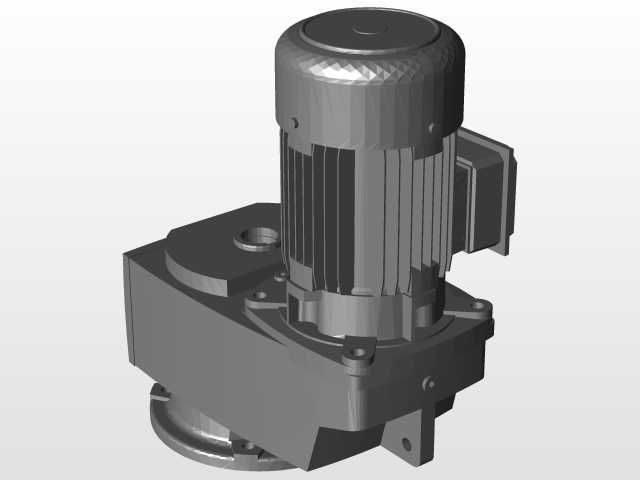

这款集成式减速驱动单元，在中小型自动化生产线、物料输送设备、轻工包装机械的动力配套场景中适配性极强，区别于传统电机与减速器分体安装的结构，它将驱动电机与减速箱体做了一体化整合设计，能直接为负载端提供低转速大扭矩的动力输出，省去了现场安装时的联轴器对中工序，也减少了分体结构带来的传动间隙累积问题。从结构设计逻辑来看，上部的电机部分采用了带散热筋的壳体结构，轴向布置的散热筋顺着电机运行时的转子风路走向设计，能在设备连续运行时快速带走定子绕组产生的热量，避免长期高温运行导致的绝缘层老化问题，电机侧方预留的接线盒结构做了凸起式安装边界，方便现场布线时的线缆固定与防护处理，也能避免线缆弯折角度过大导致的线芯断裂隐患。下部的减速箱体采用了一体式铸铝壳体的设计思路，箱体上预留的多个安装孔位覆盖了法兰安装、脚座安装两种主流的固定方式，安装法兰的止口尺寸做了公差收敛设计，能和配套设备的安装位实现精准配合，不用额外做定位调整就能保证输出轴的同轴度要求。输出端的轴伸结构做了加强处理，能承受一定的径向载荷与轴向窜动，适配链轮、同步带轮、联轴器等多种传动连接件的安装需求，箱体侧面的油位观察结构虽然在外观上做了简化处理，但预留的位置完全符合常规减速箱的维护操作空间要求，后期换油、油位检查时不用拆解周边的配套管线。从安装边界来看，整机的轴向高度控制得比较紧凑，相比同功率的分体式电机减速机组，整体长度缩短了近三分之一，在安装空间局促的小型设备内部也能顺利布置，箱体底部的放油孔位置做了下沉设计，安装后不会和设备的安装底板产生干涉，日常维护时的操作空间足够。在实际选型匹配时，这类集成驱动单元常被用在辊道输送线、小型自动化专机、食品加工设备的动力端，因为一体化结构的传动效率更高，运行时的振动与噪音也比分体结构更低，对安装空间紧张、后期维护频次要求低的应用场景十分友好，建模时对各个安装孔的位置、轴伸的配合尺寸、壳体的外形边界都做了精准还原，能直接用于设备布局时的干涉检查、安装工装的设计参考，也能作为同类集成驱动产品结构优化的参照样本，帮结构设计人员快速完成整机的动力单元布局，减少重复建模的工作量。
