拓扑优化桁架式承力梁结构设计

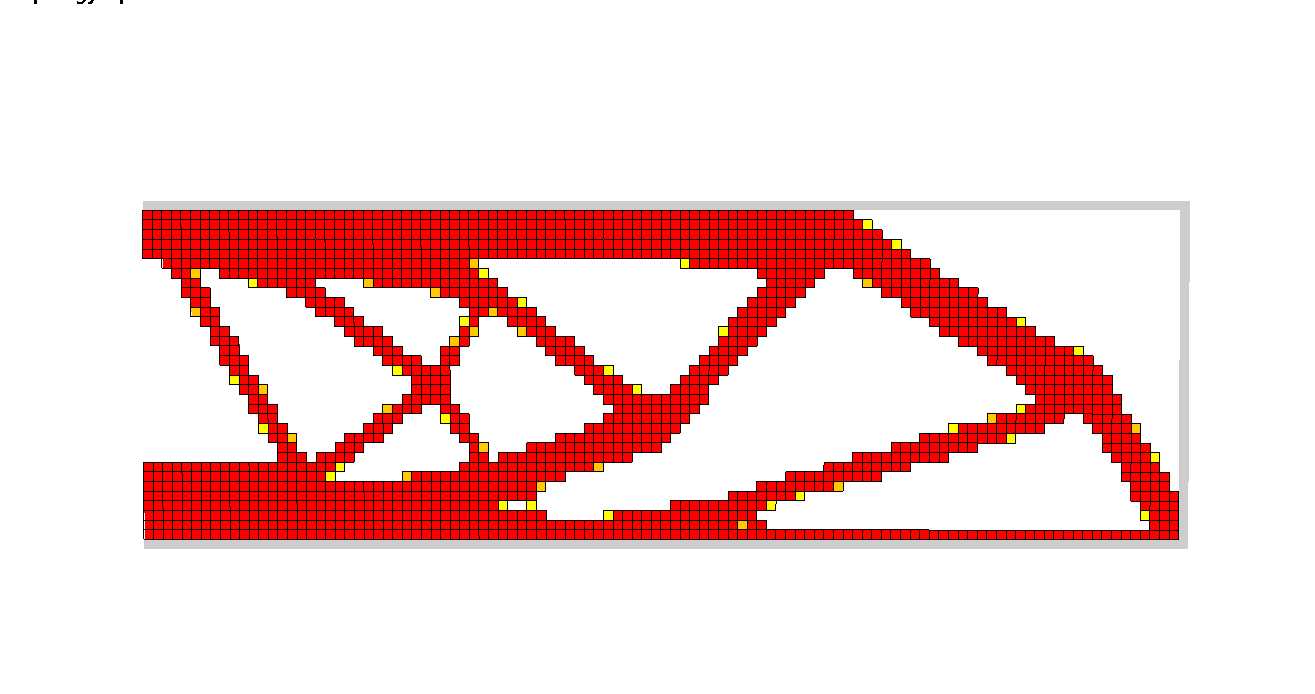

在重型装备承载结构、大跨度工业厂房支撑、工程机械作业臂架等场景中，承力梁的结构性能直接决定整套设备的载荷传递效率与运行可靠性，传统等截面实心梁往往存在材料冗余多、自重过大的问题，不仅抬升了原材料成本，还会增加配套支撑结构的载荷负担。这款经过拓扑优化的桁架式承力梁，完全打破了传统梁体的实心构型思路，以给定的安装边界、载荷工况、约束条件为基础，通过力学迭代计算剔除低应力区域的冗余材料，最终形成的桁架式传力路径完全贴合主应力走向，每一段斜撑、横撑的排布都对应载荷传递的关键节点，不存在无意义的材料堆砌。从结构特性来看，该梁体上下保留了连续的主承力翼缘结构，保证安装面的平面度与连接刚度，可直接适配常规的螺栓连接、焊接安装工艺，不需要额外设计复杂的转接结构，中间区域的镂空桁架构型在大幅降低整体自重的同时，通过三角形稳定构型保证了抗剪、抗弯、抗扭性能，避免了大跨度梁体容易出现的失稳问题。设计过程中首先锁定了梁体的安装边界尺寸，两端的连接孔位间距、安装面厚度都匹配通用工业装备的安装接口标准，可直接替换同尺寸规格的传统实心承力梁，不需要对原有设备的安装基座做大规模改造。在实际工况适配中，该结构可根据不同的额定载荷要求调整各杆件的截面尺寸，既可以用于小载荷的自动化设备机架支撑，也可通过放大杆件截面适配大吨位的起重设备承力主梁，镂空的结构形式还方便后期运维过程中对梁体焊缝、连接节点的检查，不会出现实心梁内部缺陷难以检测的问题。相较于传统焊接桁架梁，该拓扑优化结构的传力路径更顺滑，不存在传统桁架节点处的应力集中问题，能有效降低交变载荷下节点疲劳开裂的风险，在相同承载能力下自重可降低百分之四十以上，对于需要频繁移动的工程机械臂架类场景，还能有效降低驱动系统的功率损耗，提升设备的动作响应速度。
