户外单坡木质光伏支架遮阳棚结构

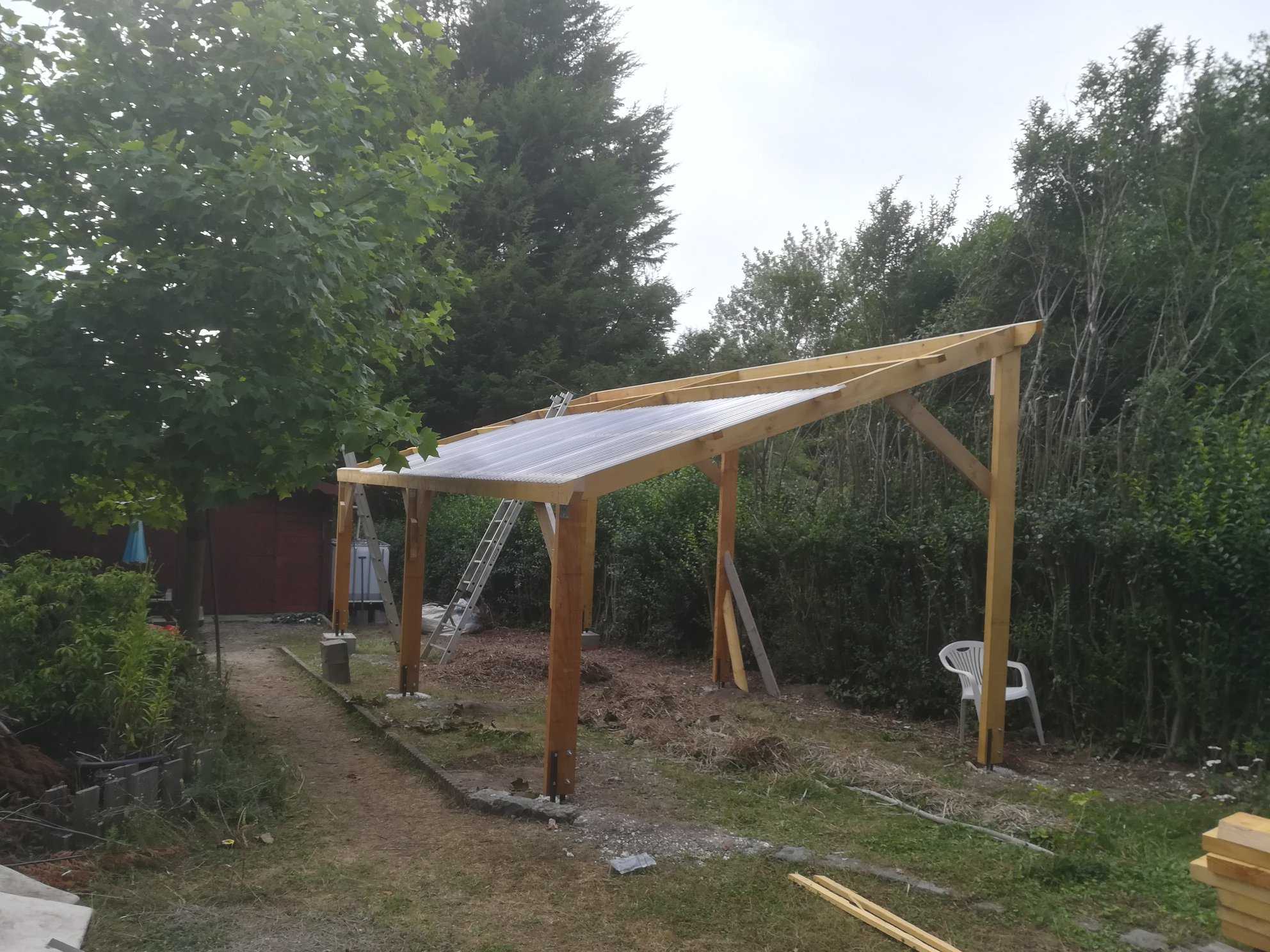

这款单坡木质棚架结构，主要适配庭院、小型户外场地的光伏板安装与遮阳需求，兼顾发电功能与场地遮护作用，可覆盖下方休闲区域、小型设备存放区，避免露天区域长期受日晒雨淋影响。从结构设计逻辑来看，整体采用单坡排水走向，坡面倾斜角度适配常规光伏板的最佳受光倾角，同时能保证雨季雨水顺坡面快速排离，不会在棚面积水渗漏。主体支撑采用实木立柱，立柱底部做了混凝土墩预埋固定处理，每个立柱与基础之间设置找平垫块，避免木质立柱直接接触土壤受潮腐烂，同时抵消场地基础的微小不平整误差。顶部承托框架采用主次梁分层排布，主梁沿坡面倾斜方向架设，两端分别连接高低位立柱，次梁垂直于主梁均匀排布，直接承托上方光伏面板，次梁间距匹配常规光伏板的安装孔位，无需额外打孔即可通过标准压块固定面板。斜向支撑构件设置在每根高位立柱与主梁的连接节点处，形成三角形稳定受力结构，可抵御户外常规风载荷，避免棚架在强风天气出现侧向晃动。从安装边界来看，整体棚架的低位立柱高度满足成年人正常通行需求，高位立柱高度适配坡面倾角要求，整体横向跨度可根据场地实际需求调整单组立柱间距，纵向深度适配单排或双排光伏板的排布尺寸，安装时无需破坏原有场地硬化层，仅需在对应点位浇筑小型混凝土基础墩即可完成固定。结构设计时充分考虑木质材料的受力特性，所有梁柱连接节点均采用外露螺栓加角码固定，既保证连接强度，也方便后期维护更换构件，坡面边缘做了外伸挑檐设计，可避免雨水顺着棚边滴落到棚下区域，同时减少阳光直射到棚架侧方的支撑构件，延缓木材老化速度。这类结构除了安装光伏板外，也可替换顶面材料为阳光板、防腐木格栅，作为庭院停车棚、户外休闲区遮阳棚使用，构件全部采用模块化拆分设计，单根构件重量控制在人工可搬运范围内，无需大型吊装设备即可完成现场组装，适配小型民用场地的施工条件。
