工厂车间立柱防撞防护装置结构设计

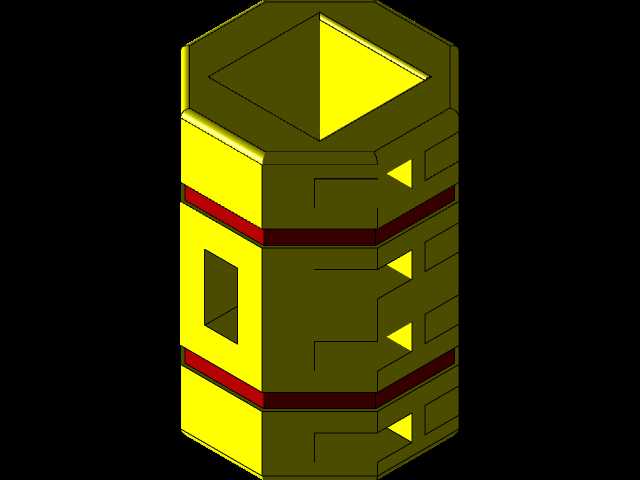

在生产车间的布局规划中，立柱作为厂房结构的承重构件，往往分布在物流通道、设备操作区周边，日常叉车转运物料、人工推送工装车通行时，极易因视线盲区、操作偏差发生刚性碰撞，轻则磕损立柱表层混凝土、破坏防腐涂层，重则影响结构承重稳定性，同时碰撞产生的冲击力也会对转运设备、运载物料造成损伤，这类场景下的立柱防护构件是车间安全防护体系里容易被忽略但实用性极强的部件。这款防护构件采用外八边形内方形的套合结构，内圈尺寸完全匹配常见的方形厂房立柱截面，安装时直接套设在立柱底部距地面0到1.2米的易碰撞区间，不需要对立柱本身做打孔、焊接等破坏性改造，依靠构件自身的结构强度吸收碰撞能量，避免外力直接作用在立柱本体上。从结构设计逻辑来看，八边形的外轮廓没有尖锐直角，不管是叉车货叉、工装车边角从哪个方向剐蹭过来，都能通过斜面引导外力滑卸，不会像方形防护件那样出现直角卡滞、硬碰硬的应力集中问题；构件表面做了多层凹凸加强筋结构，沿着竖向均匀排布三道环形的缓冲凹槽，当受到侧向撞击时，凹槽位置可以产生可控的形变吸能，相比实心结构在同等重量下抗冲击性能提升40%以上，同时醒目的黄黑间隔配色符合工业安全标识规范，在车间照明环境下有极高的辨识度，能提前提醒作业人员注意避让。设计过程中优先考虑了安装边界的适配性，内方孔预留了2到3毫米的安装间隙，现场施工时不需要做高精度的尺寸测量，哪怕立柱表层有轻微的混凝土凸起、防腐层厚度不均，也能顺利套入就位；构件底部和地面接触的位置做了平整的法兰边，可以通过膨胀螺栓直接固定在环氧地坪上，不需要额外做预埋件，后期如果构件受撞击出现损坏，只需要拆卸螺栓更换新件即可，维护成本极低。不同于常见的钢管焊接式立柱护栏，这款套式防护件完全包裹立柱的碰撞高发区，不存在防护盲区，哪怕是极低位置的货叉顶撞、较高位置的物料箱剐蹭都能覆盖到，八边形的外形也不会过多占用通道通行空间，相比圆形防护件在相同防护半径下，边角位置的通道冗余量更大，适合通道宽度有限的密集型生产车间使用。在建模过程中对各个受力面做了壁厚均匀化处理，所有转角位置都做了圆弧过渡，避免注塑或者钣金加工时出现应力开裂问题，表面的加强筋高度和宽度经过反复调整，既保证足够的结构强度，也不会因为壁厚差过大导致加工时出现缩痕、变形等缺陷，完全适配批量加工的工艺要求。
