塔式起重机臂架连接段结构三维设计

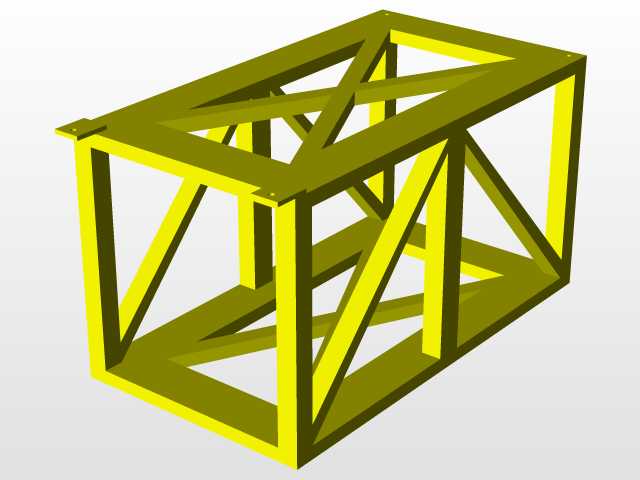

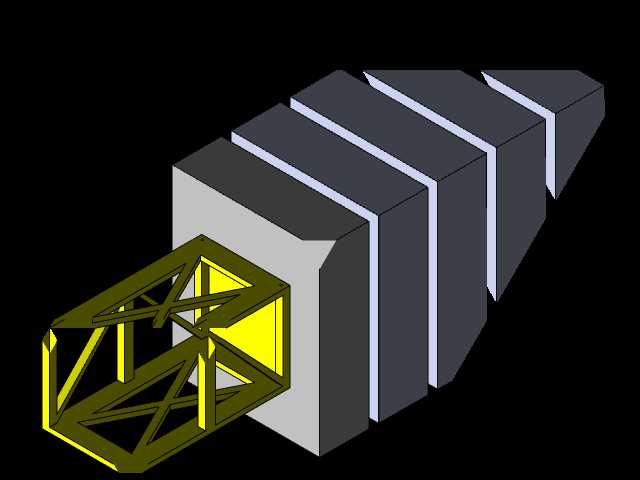

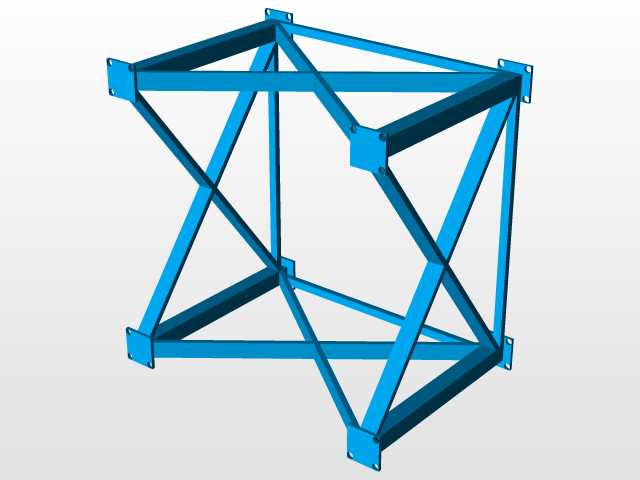

本次呈现的结构为塔式起重机的臂架根部连接段，是塔机上部承载结构中衔接回转塔身与主起重臂的核心受力部件，在建筑施工、大型场馆建设、桥梁墩柱施工等需要高空重物垂直与水平转运的场景中，该段结构的可靠性直接决定整台塔机的作业覆盖范围与额定起升载荷上限。从实际作业工况来看，该连接段需要同时承受起重臂自重带来的弯矩、起吊重物产生的交变载荷、风载荷沿臂架轴向与横向的作用力，以及塔机回转启停时的惯性冲击，因此结构设计阶段优先采用了桁架式镂空构型，通过型钢杆件的交叉排布，在保证整体抗弯、抗扭截面模量的前提下，尽可能降低结构自重，减少上部结构对回转支承的载荷压力。设计过程中，首先明确了该连接段的安装边界：一端为带定位止口的箱型对接端，与回转塔身的伸出耳板通过销轴实现铰接固定，对接端面的销轴孔位置度公差控制在0.2mm以内，保证现场安装时能够快速对位，避免高空作业中反复调整的风险；另一端为桁架弦杆延伸端，与后续标准臂节的弦杆通过螺栓副实现拼接，弦杆的端面加工精度满足贴合度要求，保证载荷传递过程中不会出现局部应力集中。从结构细节来看，桁架部分的主弦杆采用矩形截面型钢，腹杆采用等边角钢交叉布置，所有杆件的连接节点处均设置了加强筋板，避免节点处因交变载荷出现焊缝疲劳开裂；箱型对接段内部设置了多道横向加劲肋，将箱体分隔为多个封闭腔室，提升箱体的局部抗失稳能力，同时在销轴孔位置镶嵌了耐磨衬套，降低长期铰接转动带来的孔位磨损，延长部件的检修周期。外形尺寸方面，该连接段的截面尺寸与同型号塔机的标准臂节截面保持一致，整体长度满足臂架根部的受力过渡要求，不会与塔机的变幅小车行走轨道、起升钢丝绳导向滑轮产生运动干涉，安装后能够保证变幅小车沿臂架下弦轨道平稳通行，适配不同幅度下的起吊作业需求。在实际工程应用中，该类连接段属于塔机的核心受力构件，建模过程中严格还原了杆件的排布角度、节点板的外形尺寸、连接孔位的相对位置，能够为后续的结构有限元受力分析、生产下料、施工安装模拟提供准确的三维参照，帮助设计人员提前预判结构干涉、应力集中等潜在问题，减少现场安装调试的返工量。
