教学演示用日内瓦轮间歇传动机构

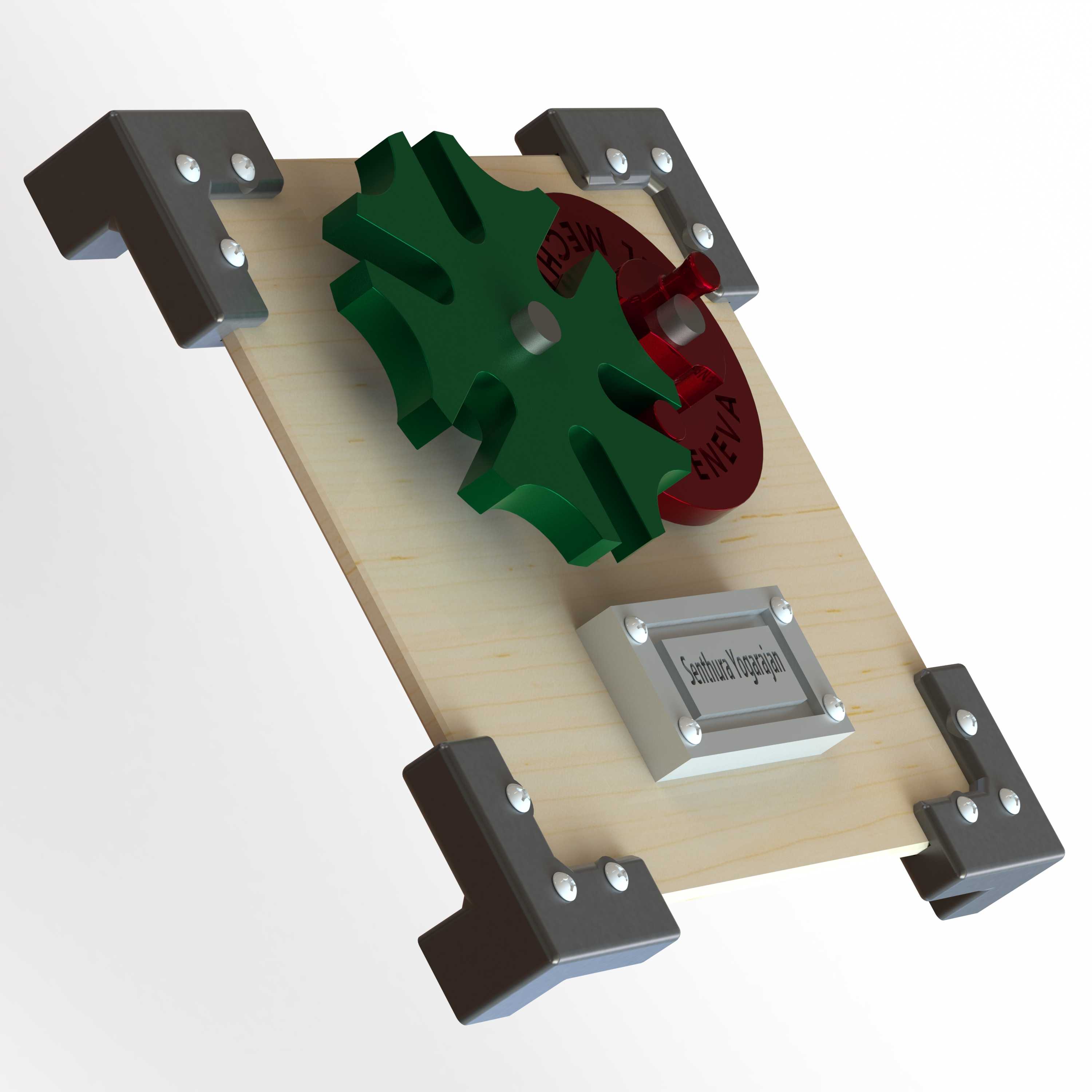

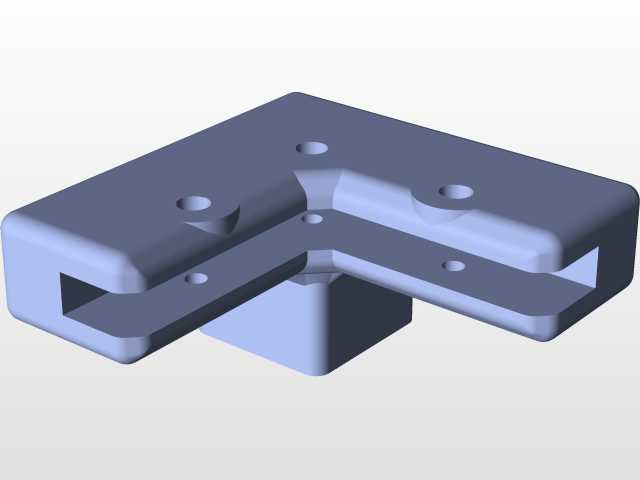

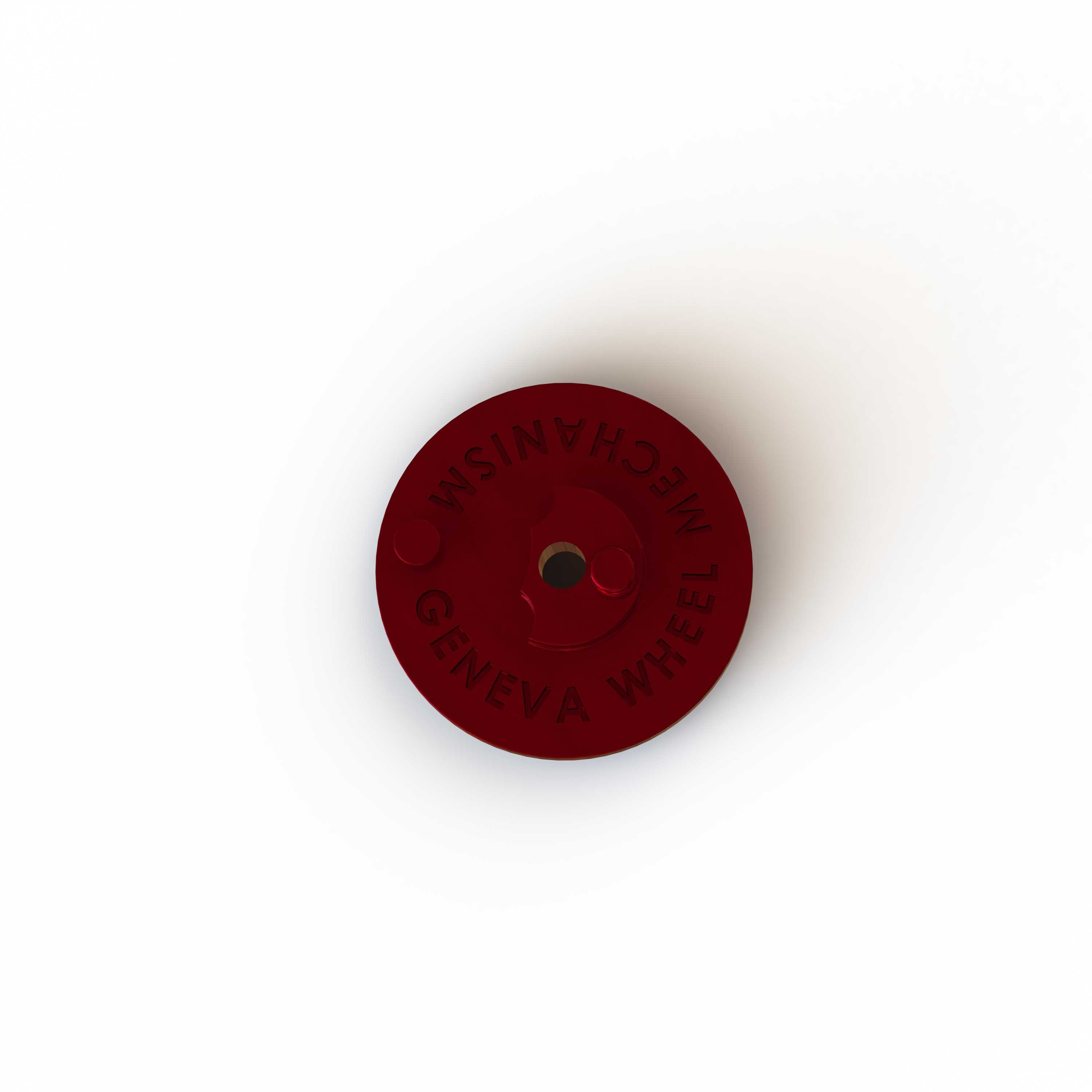

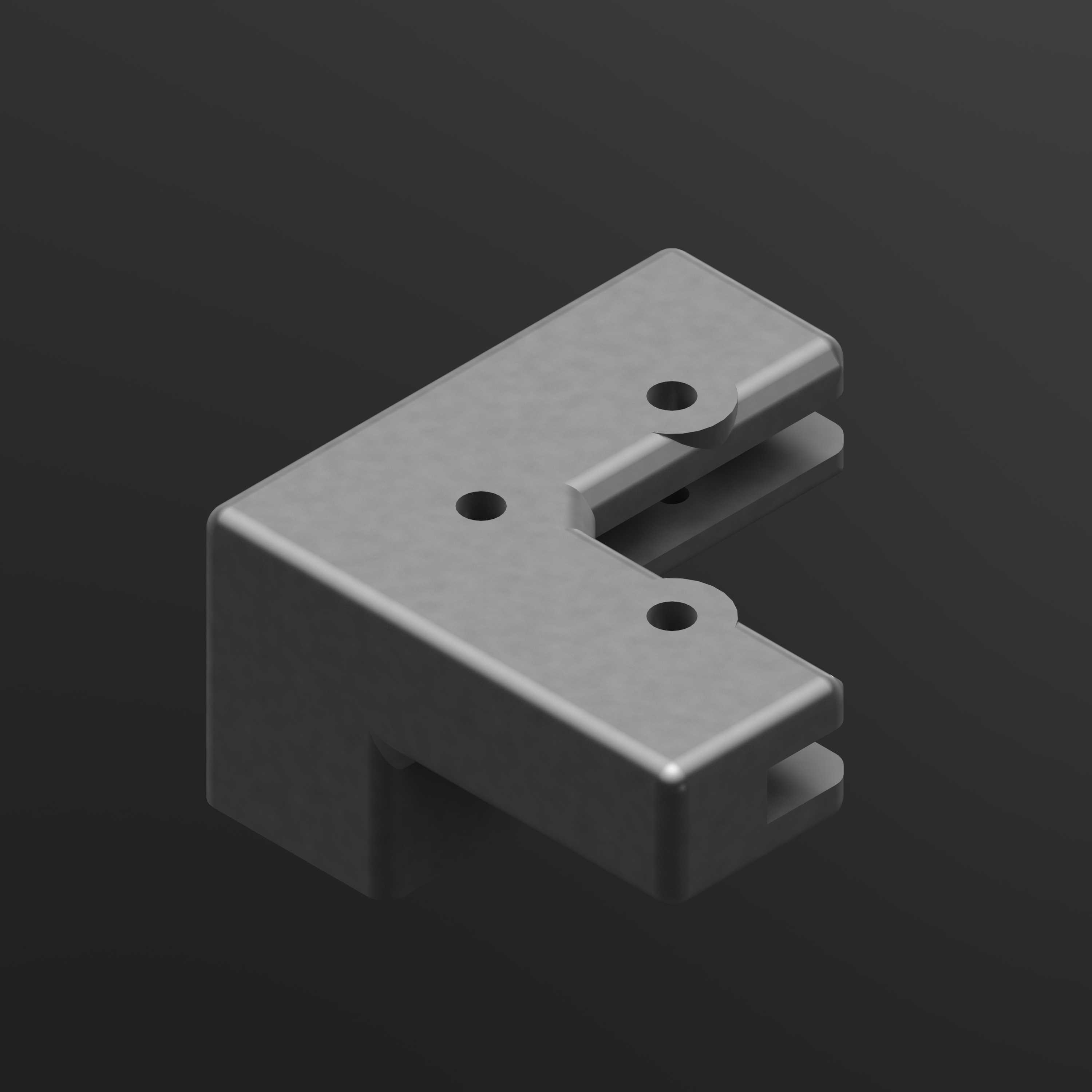

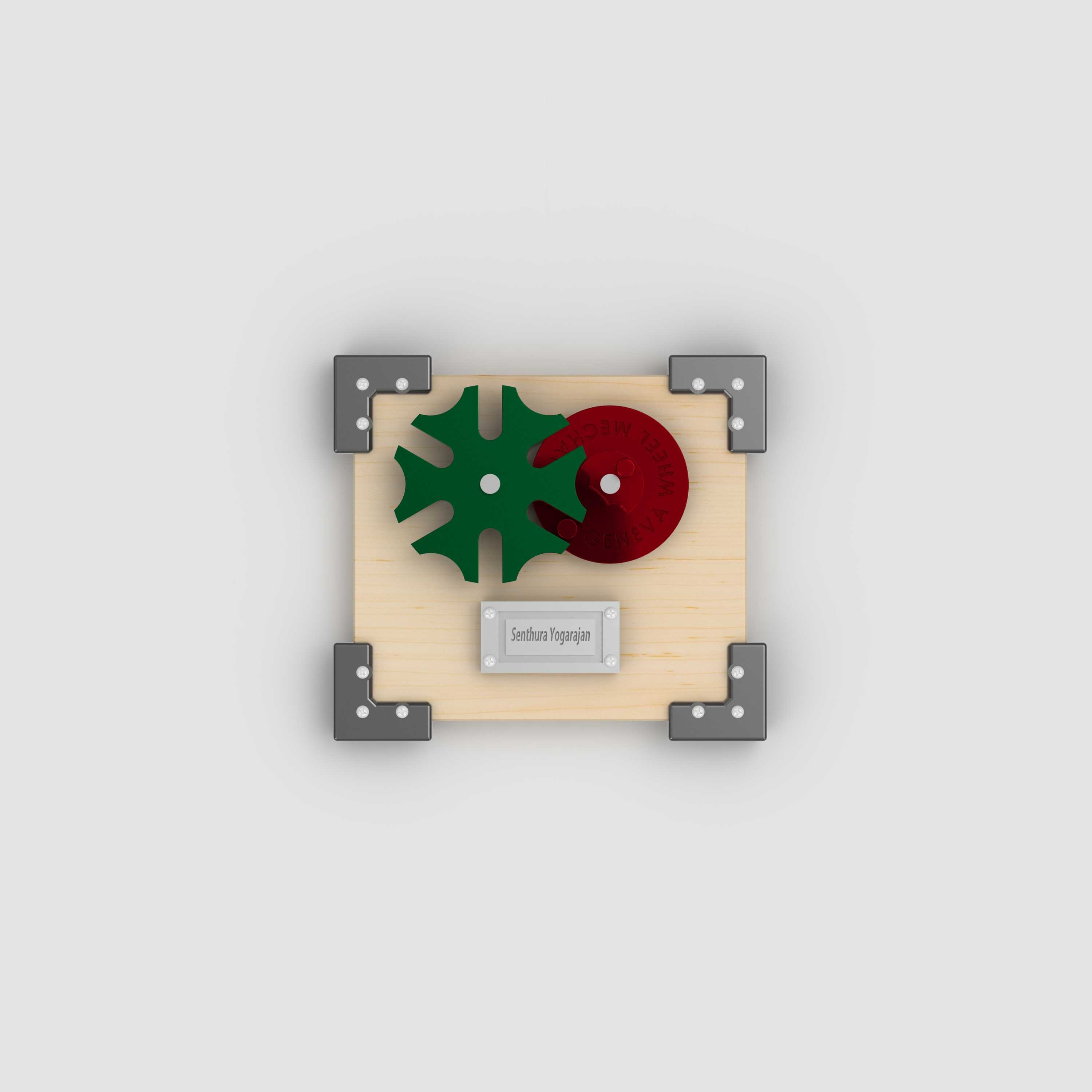

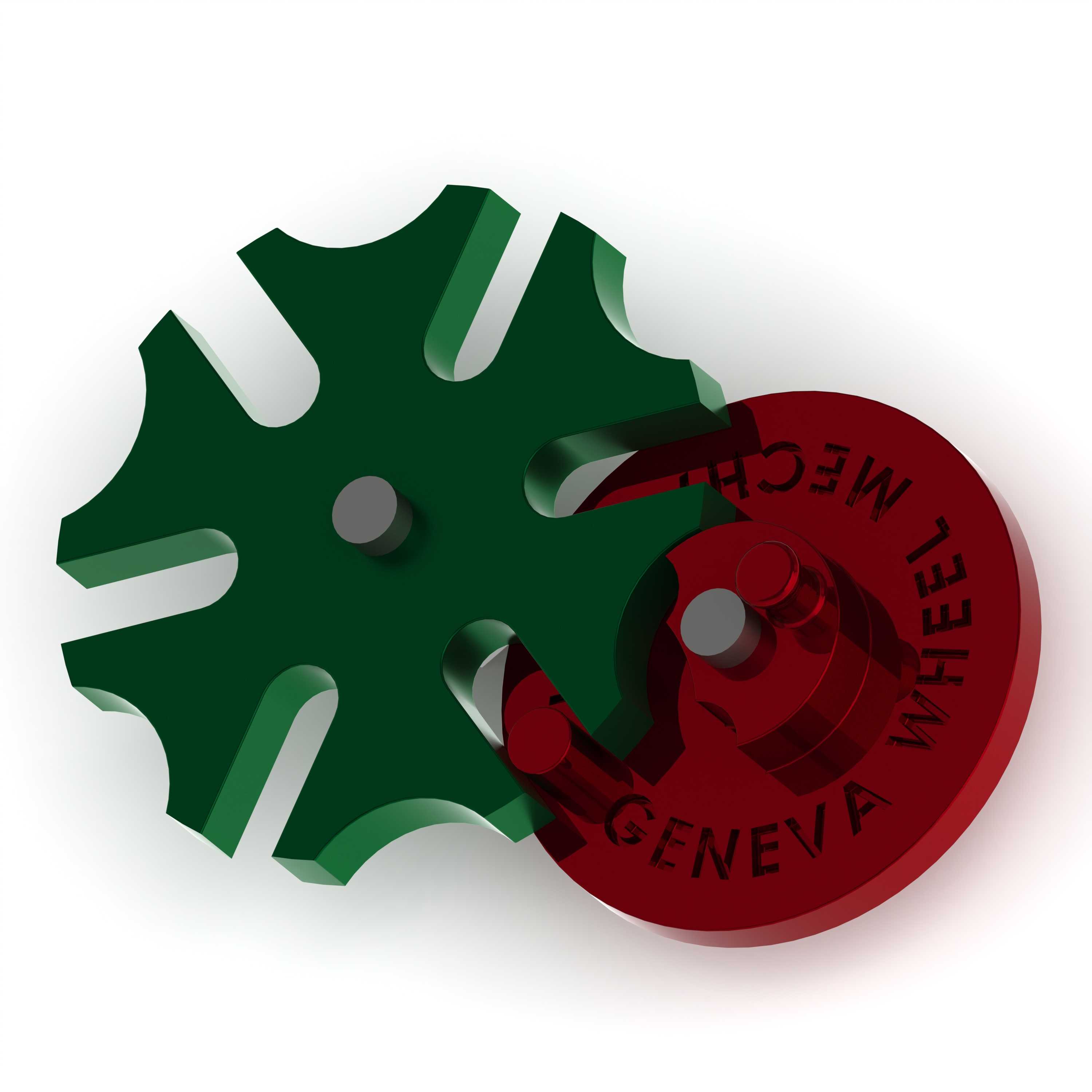

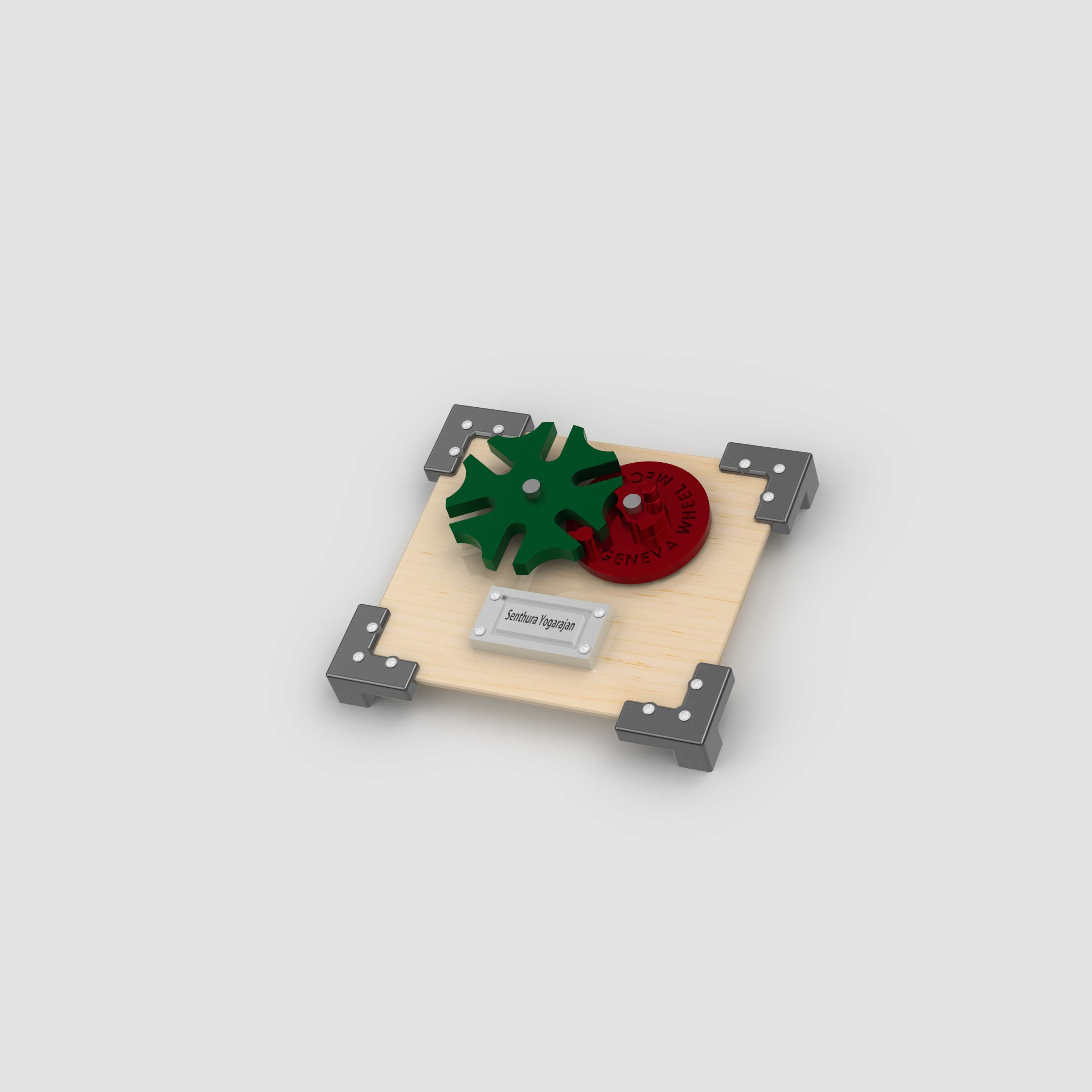

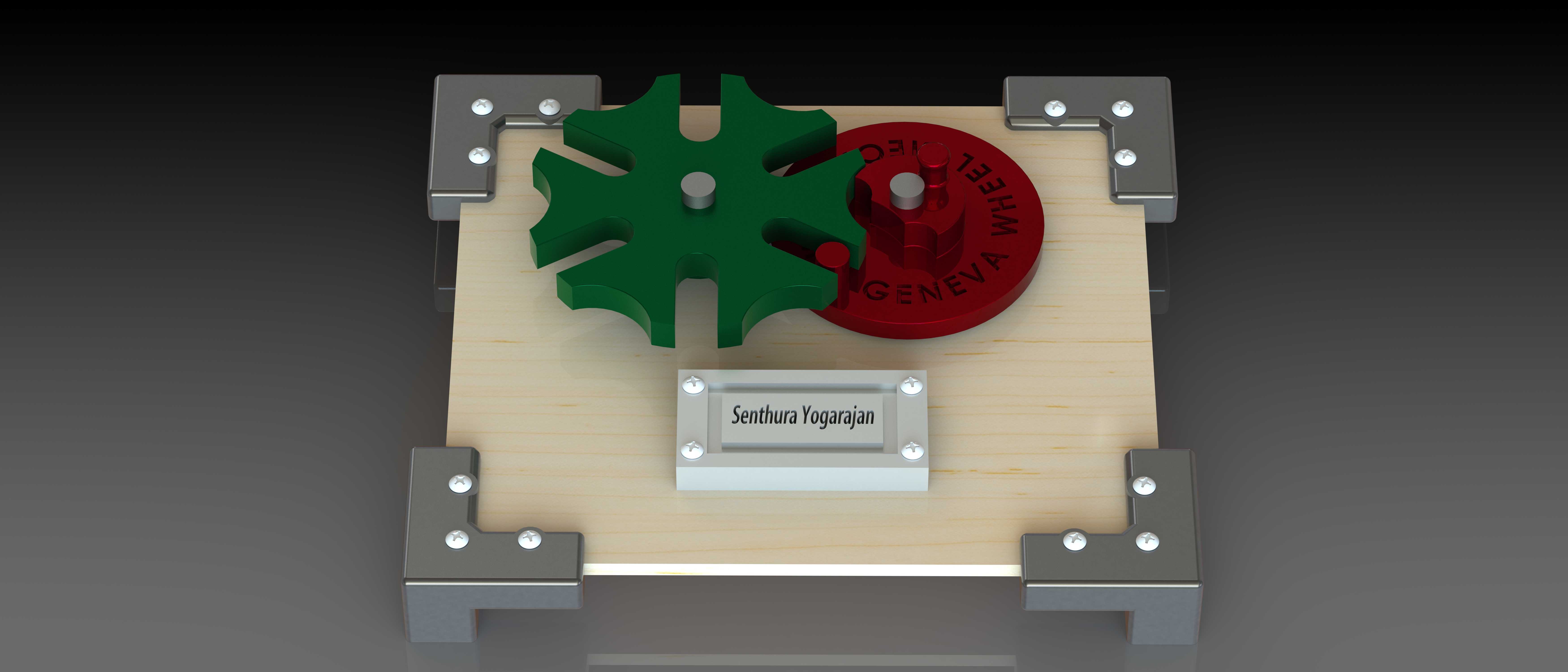

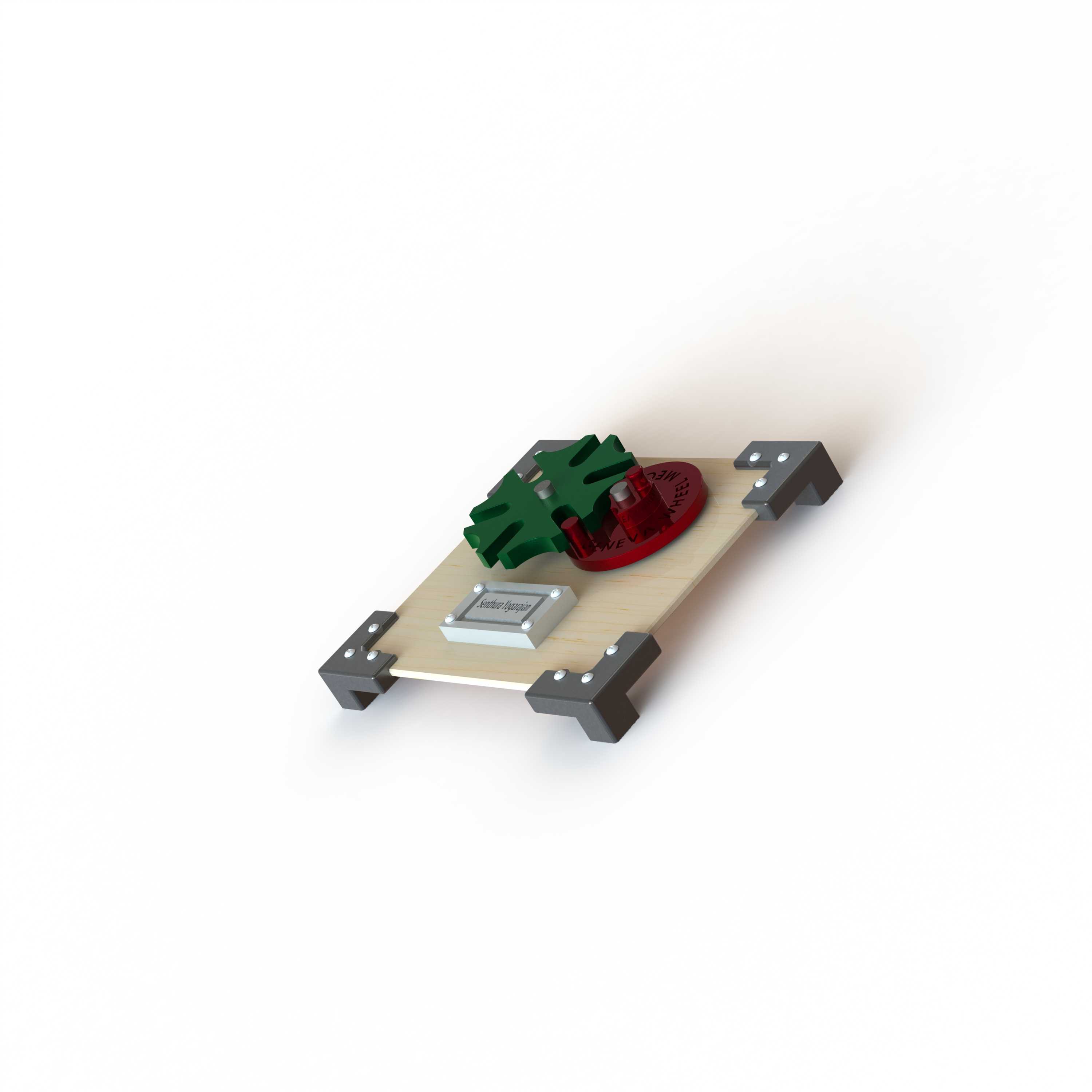

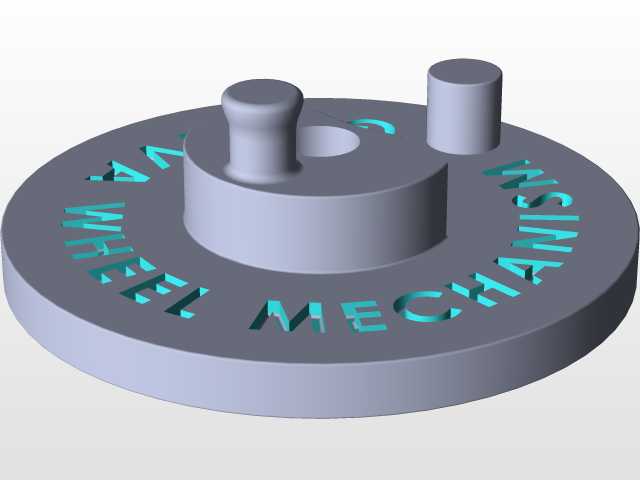

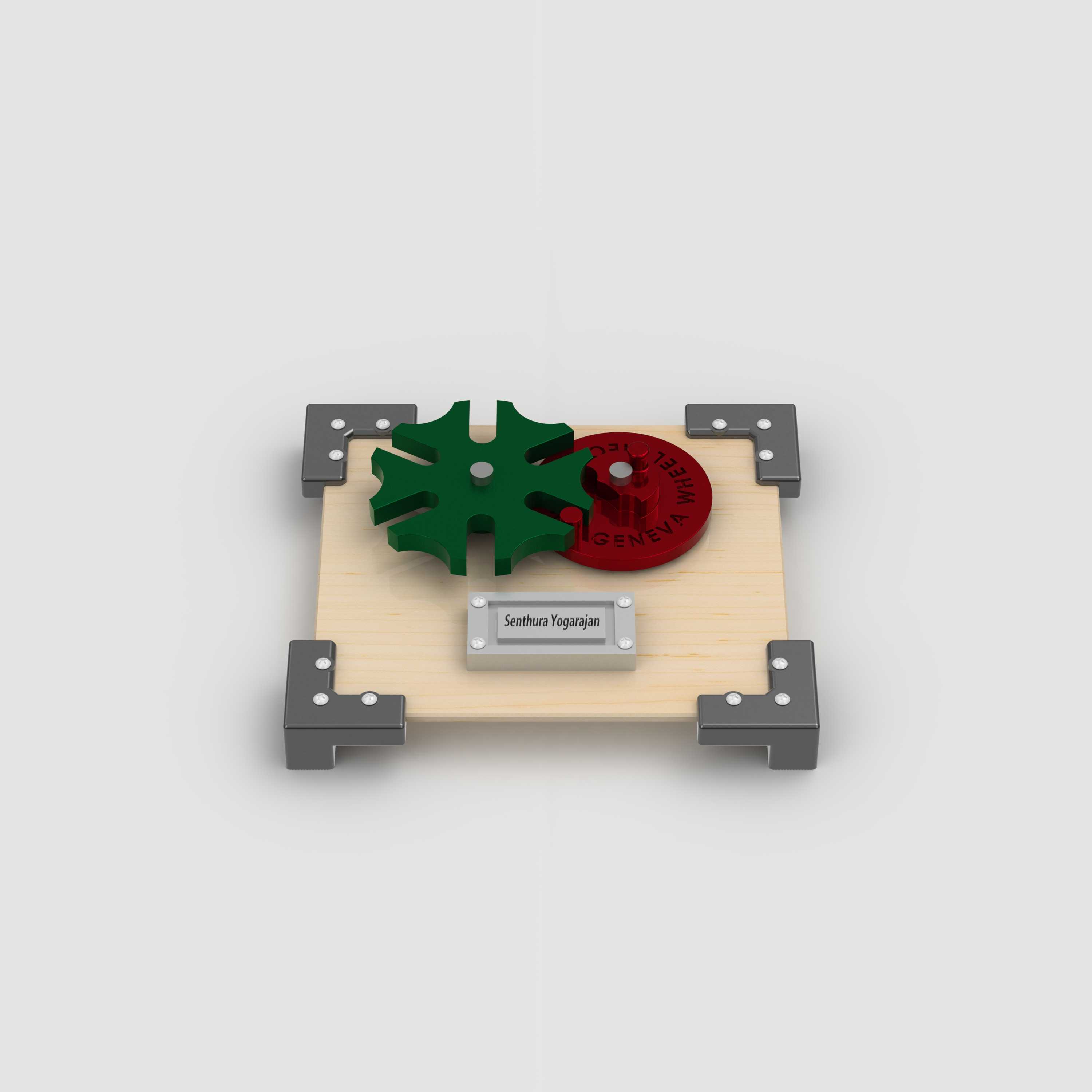

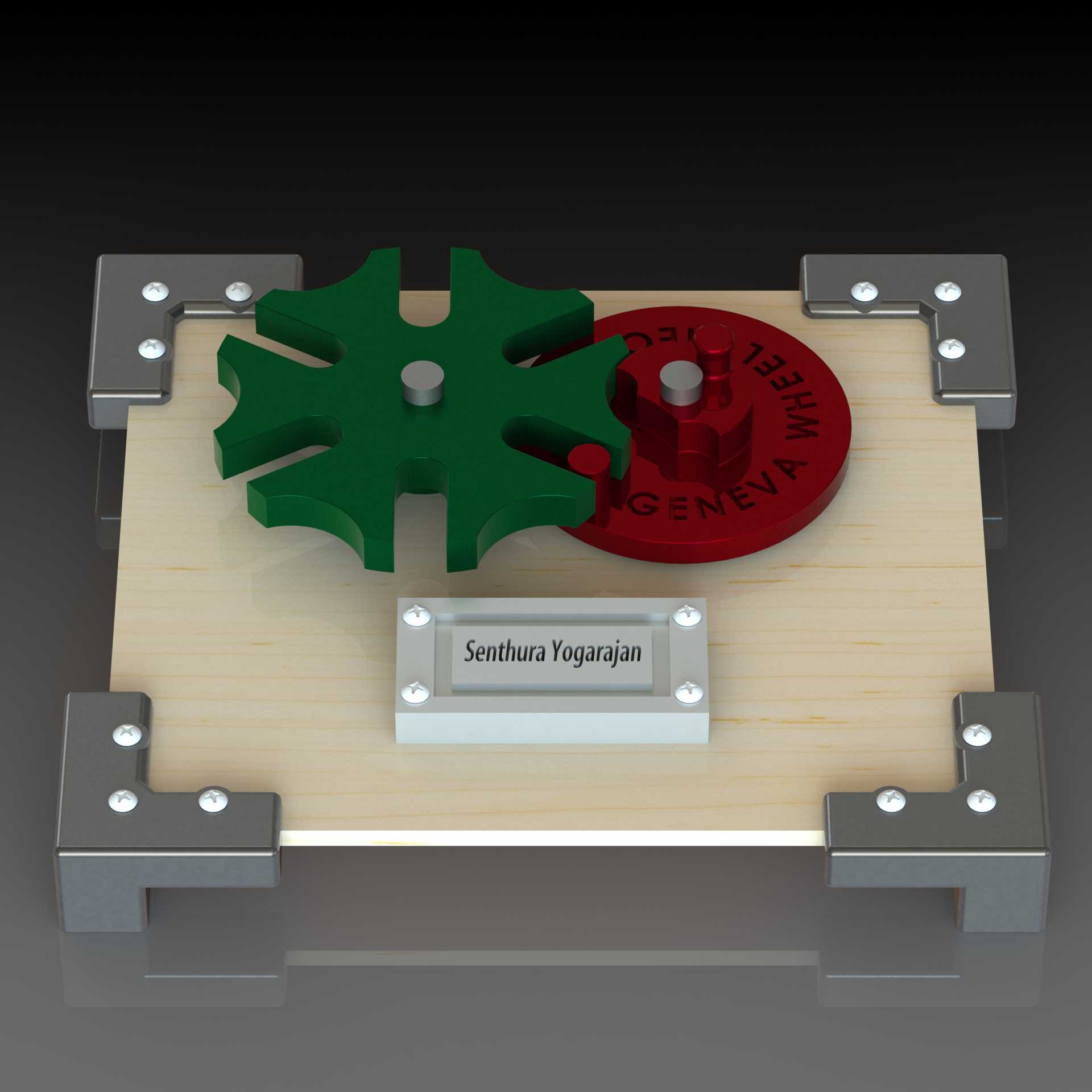

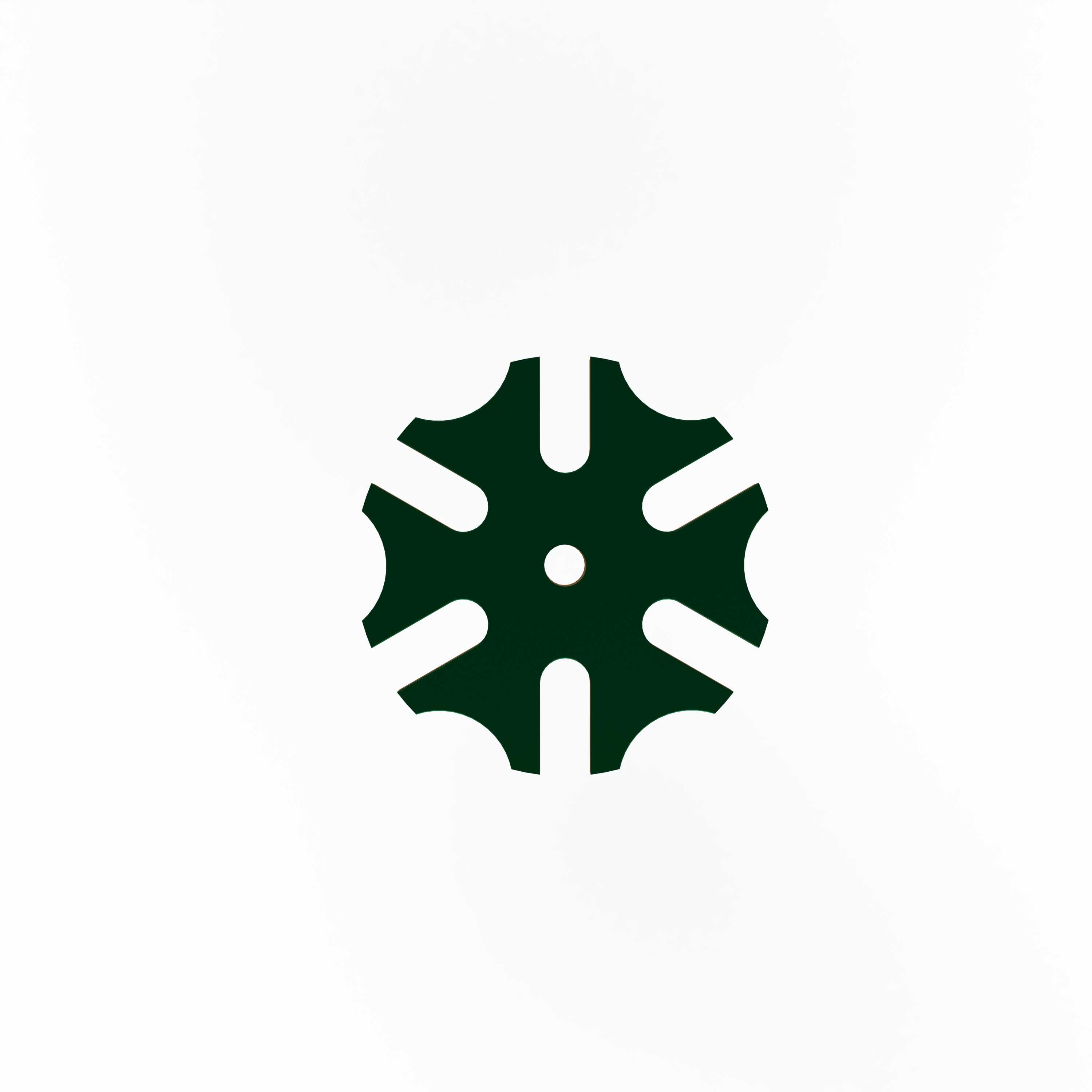

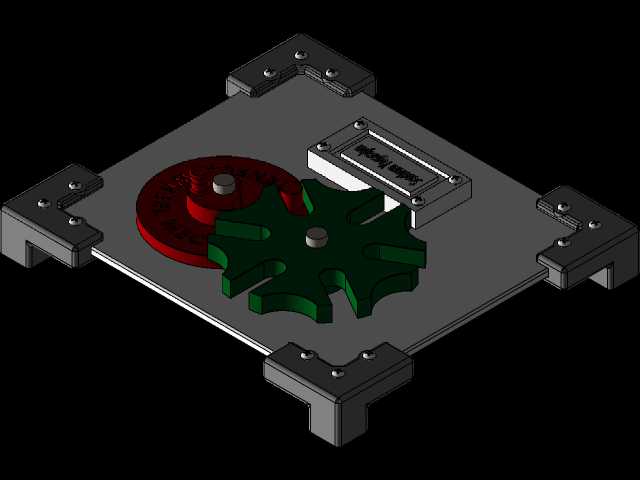

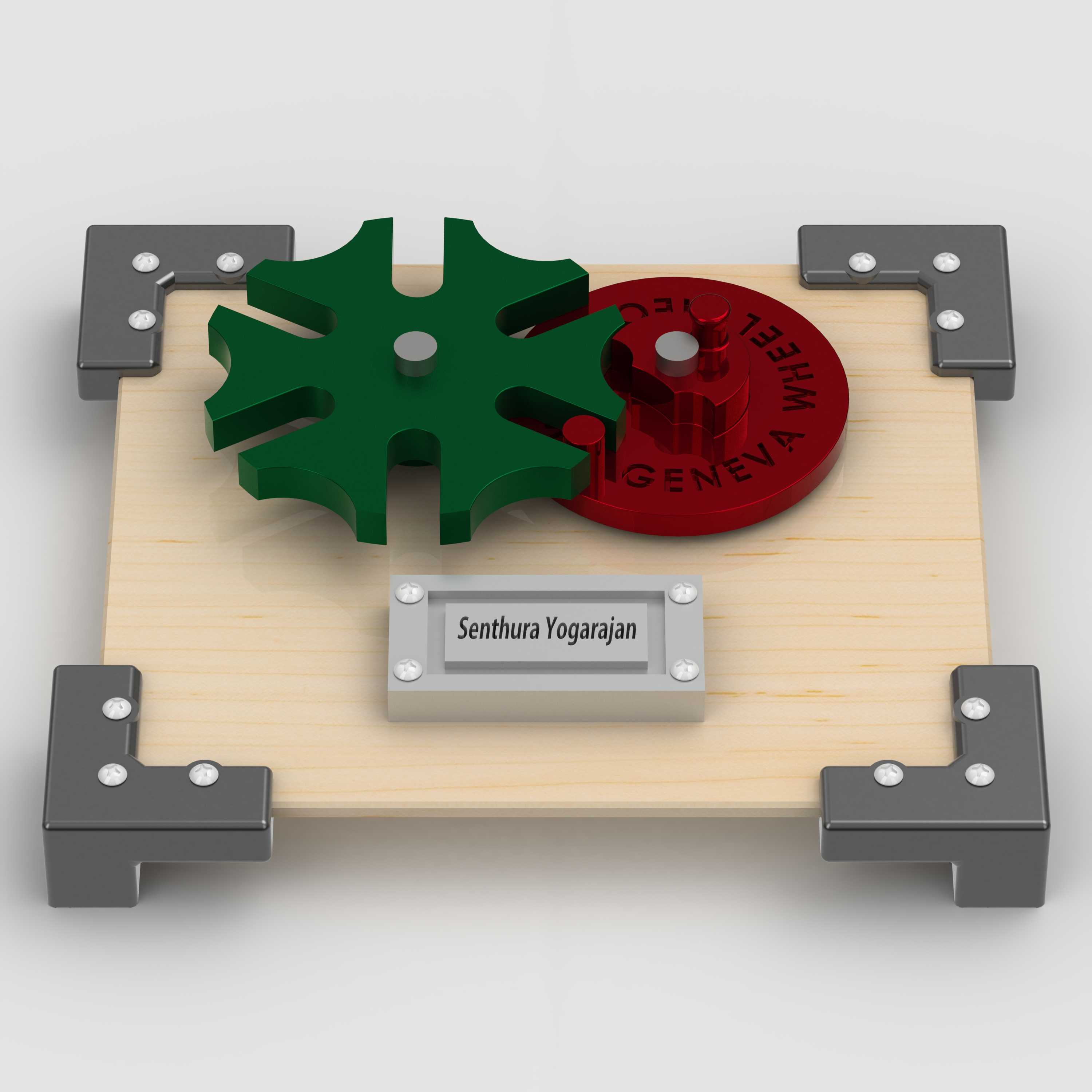

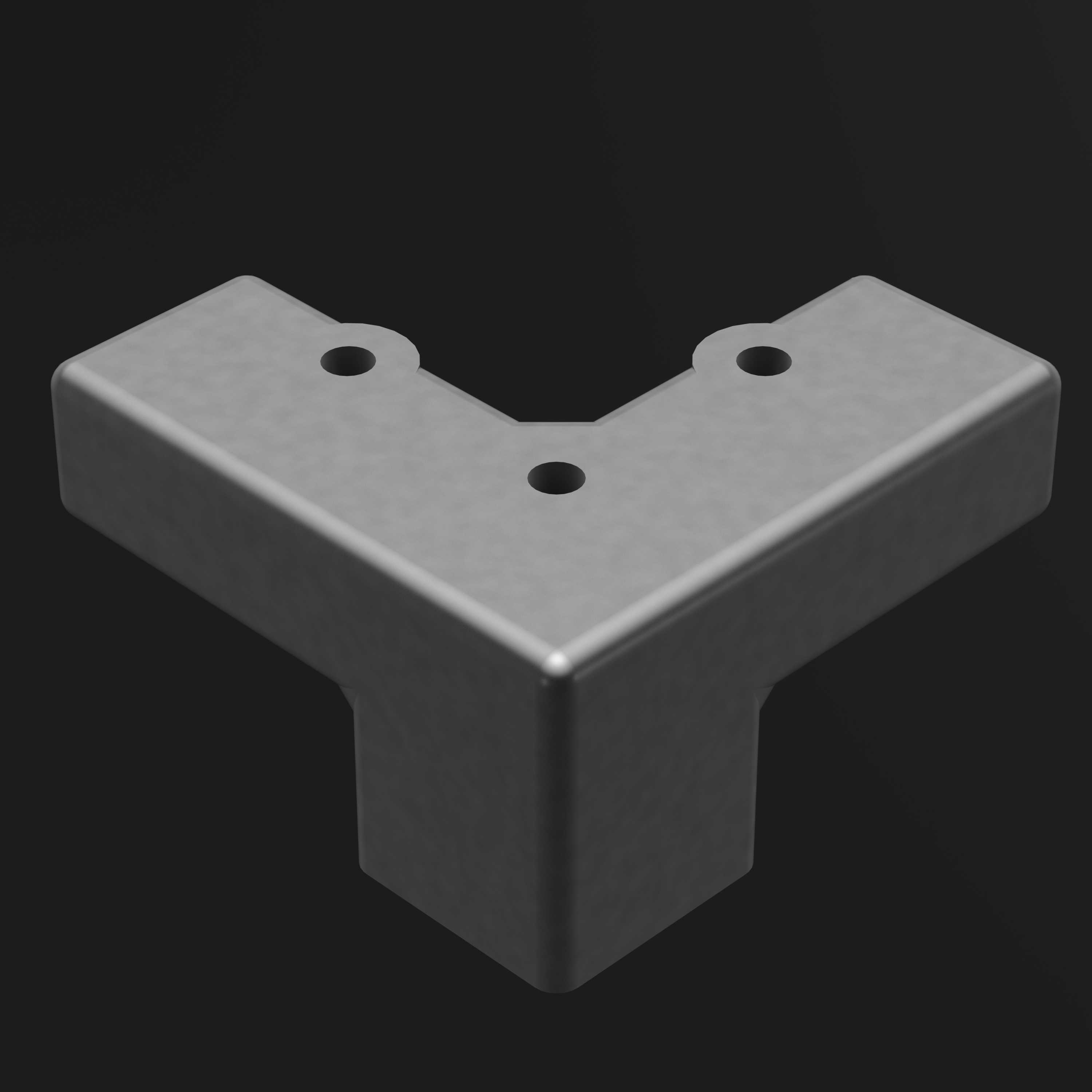

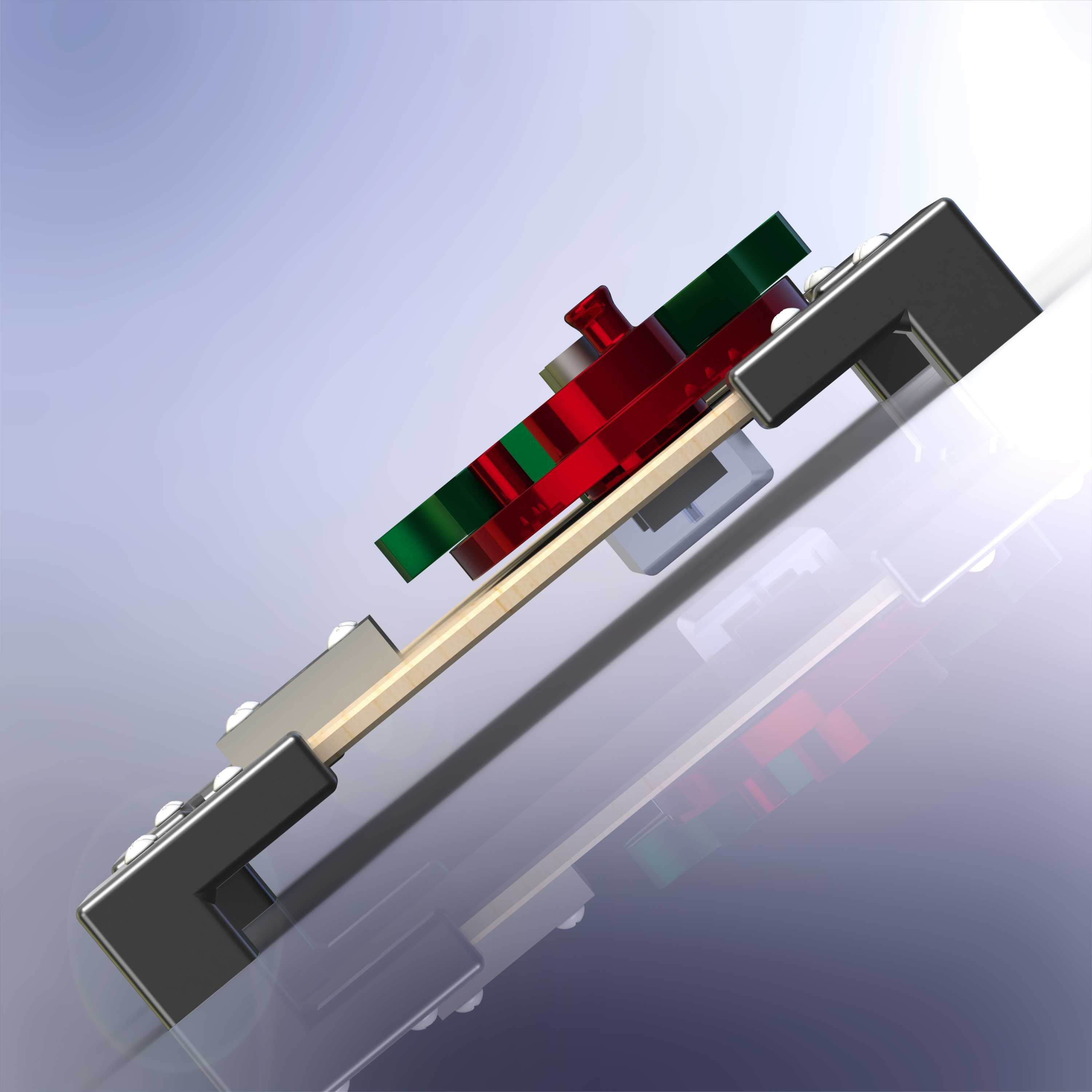

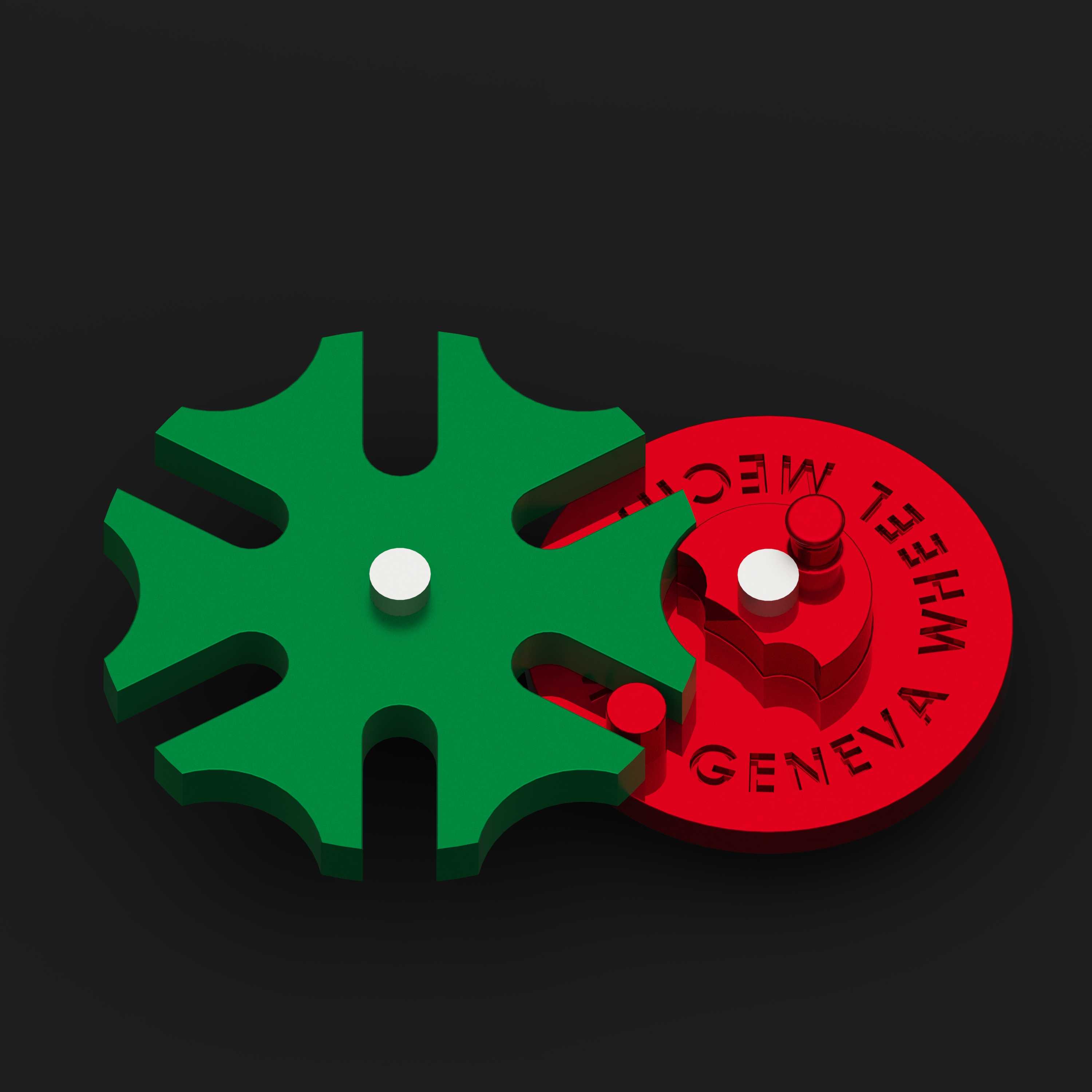

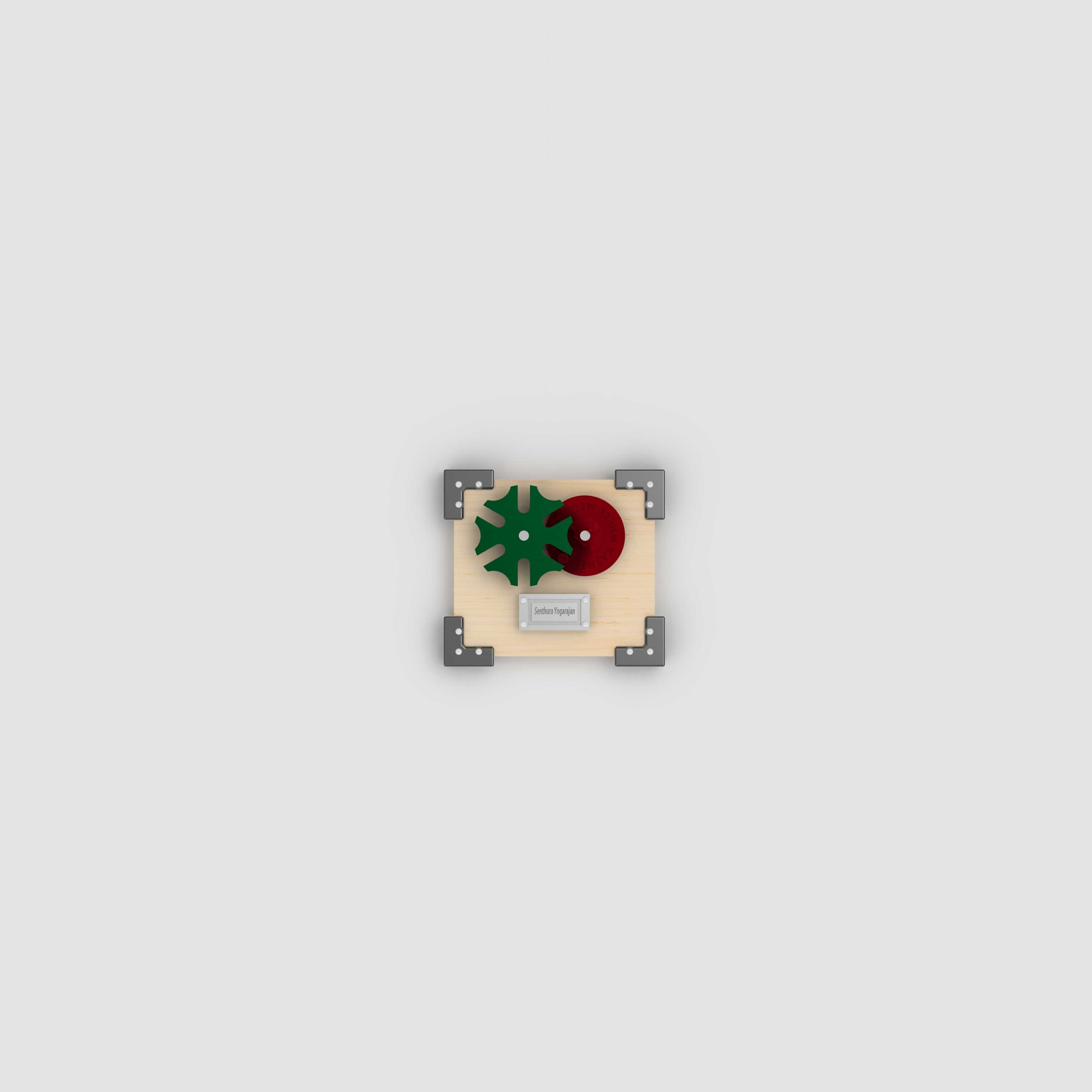

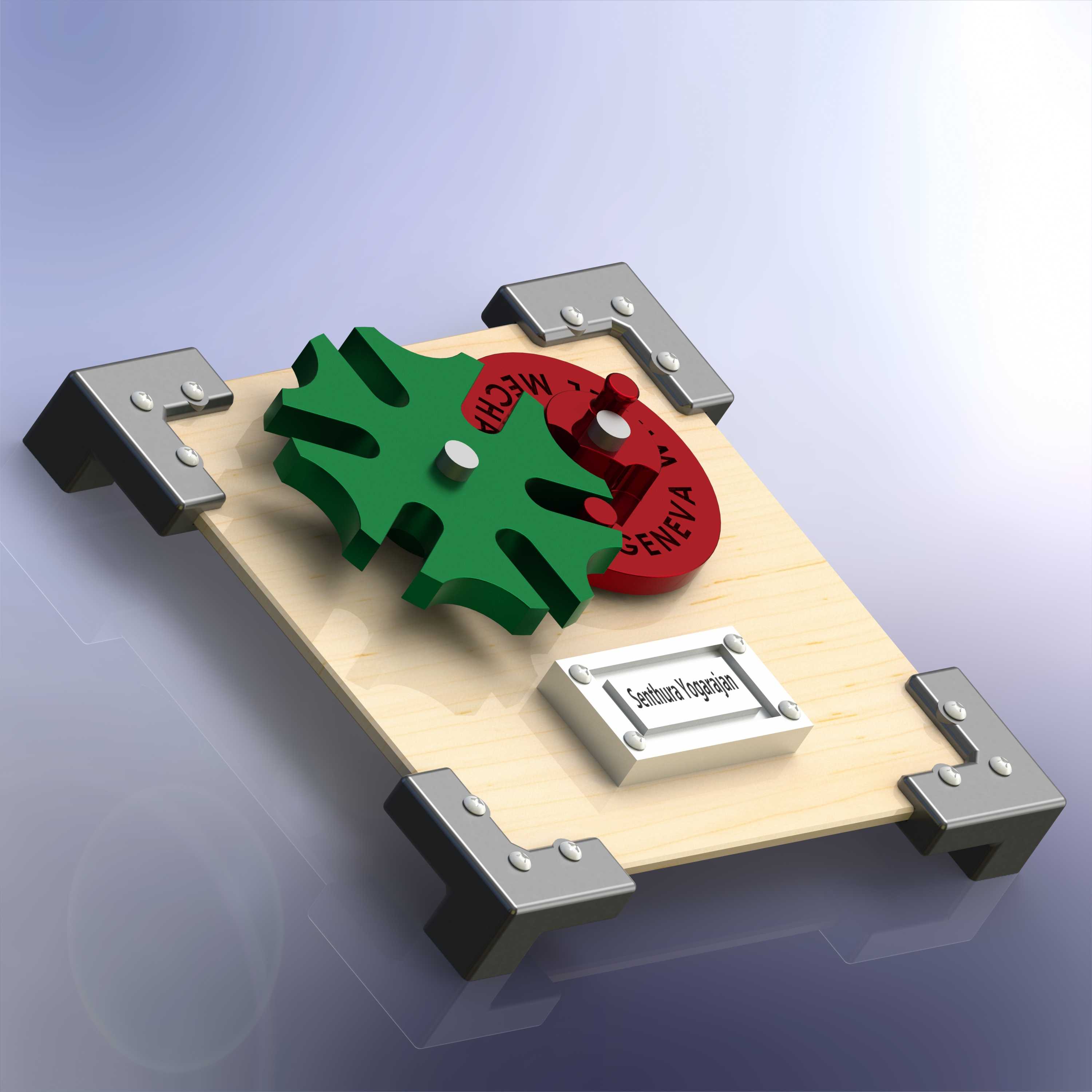

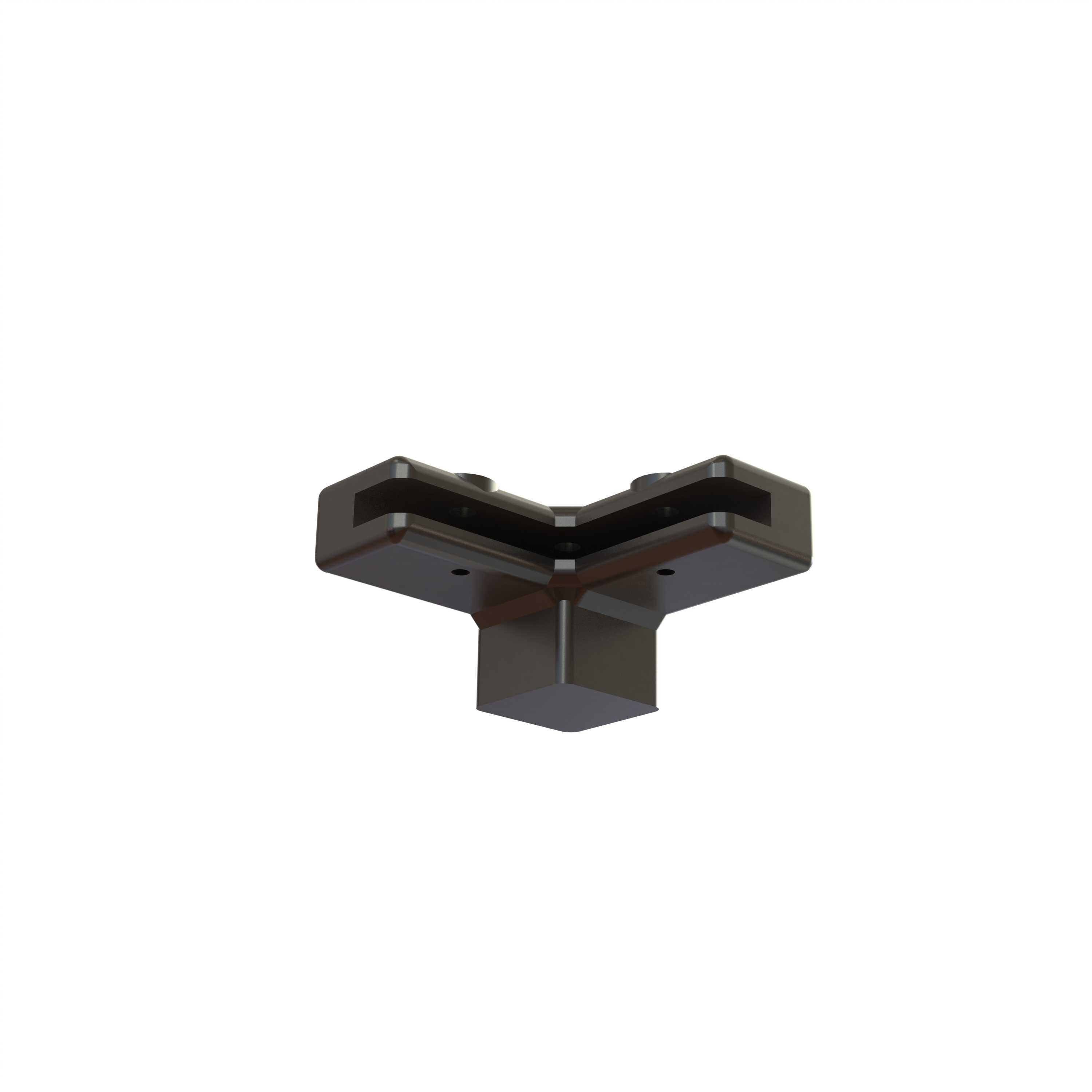

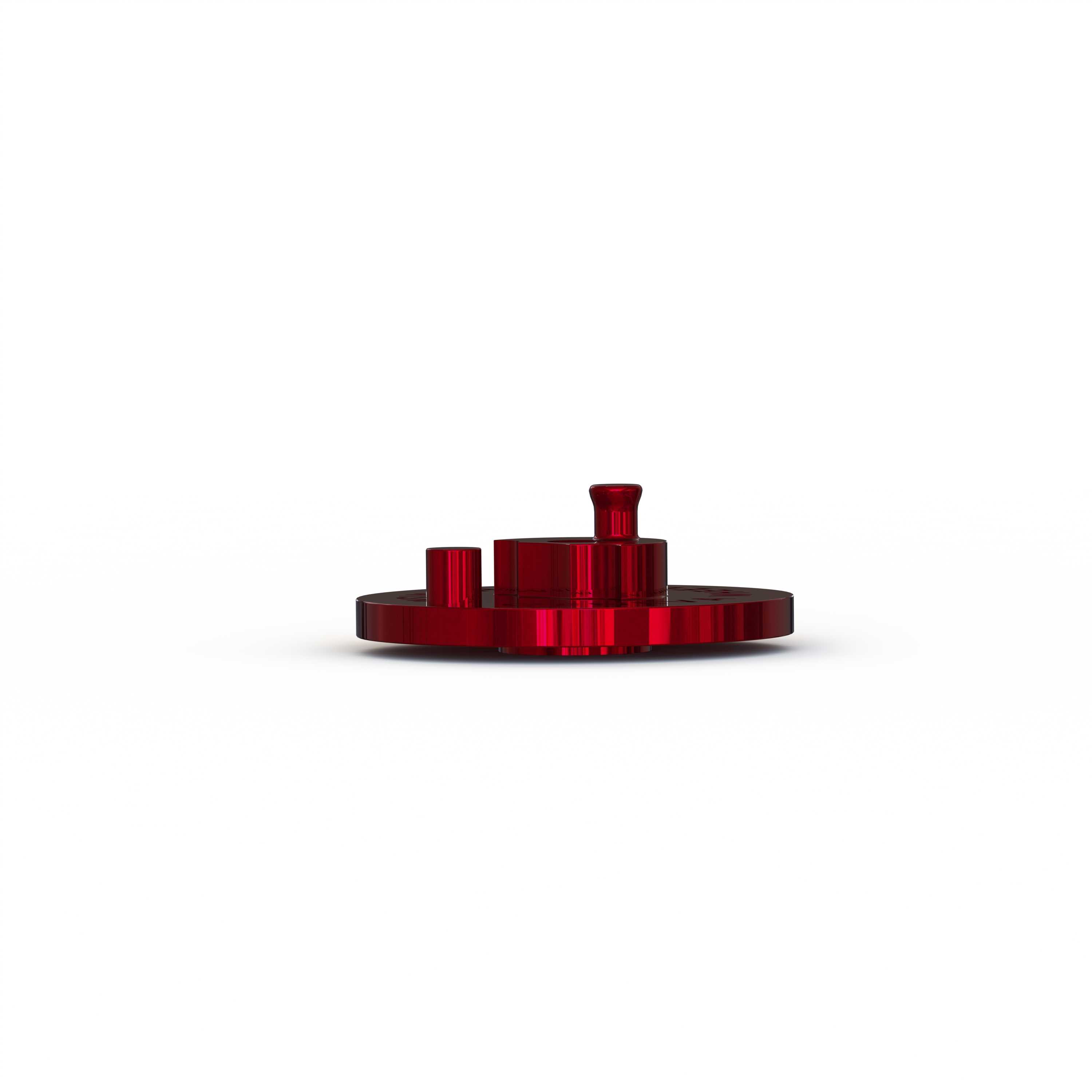

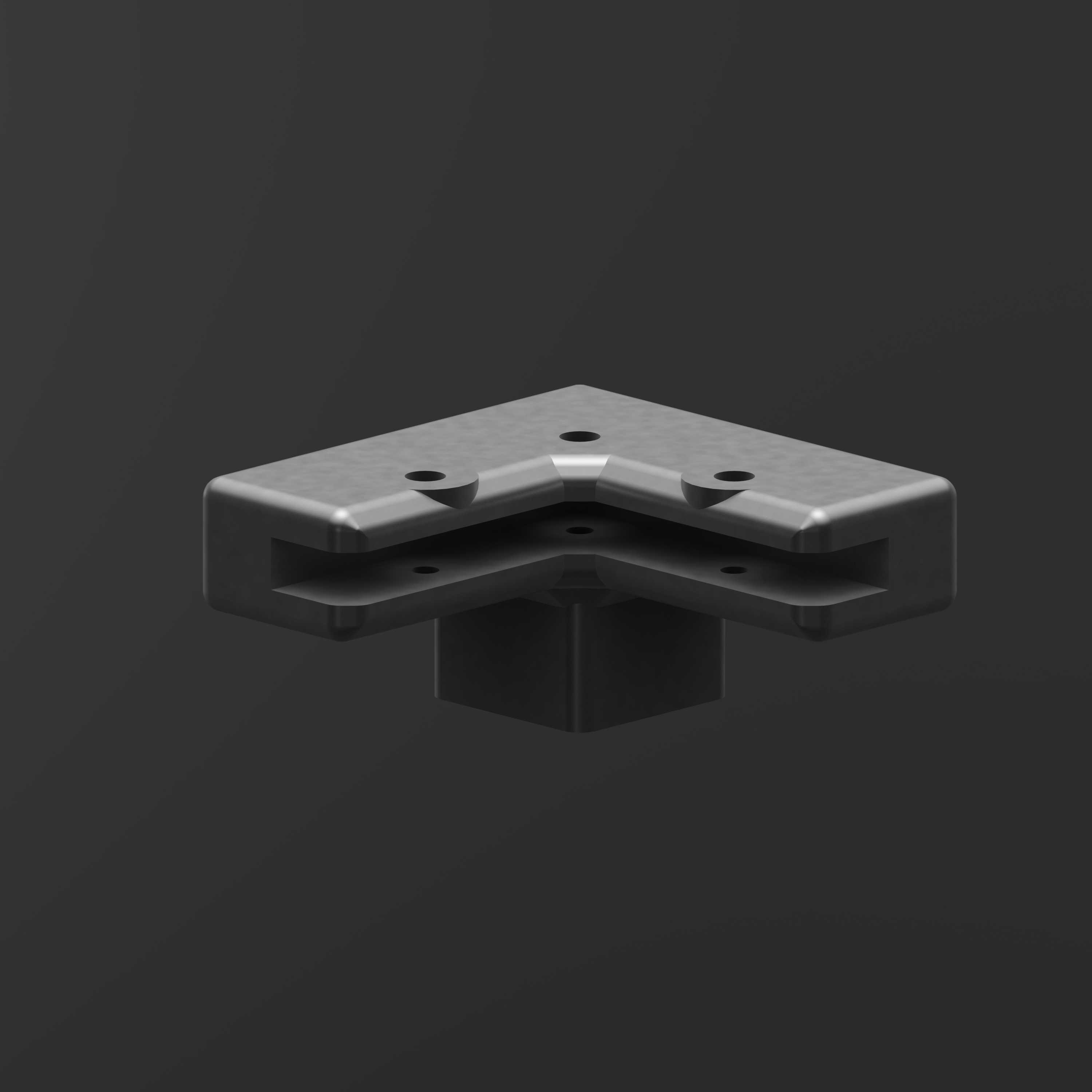

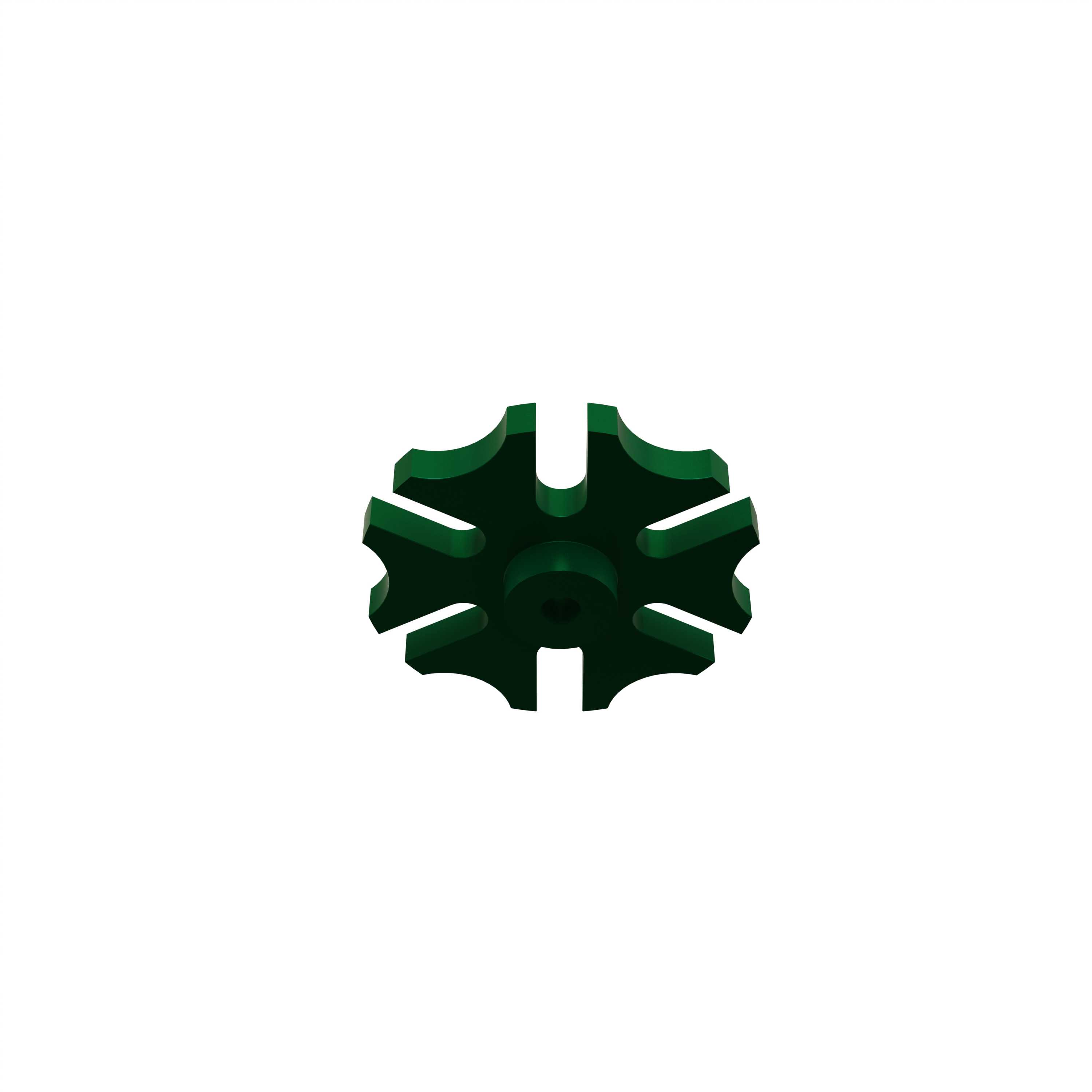

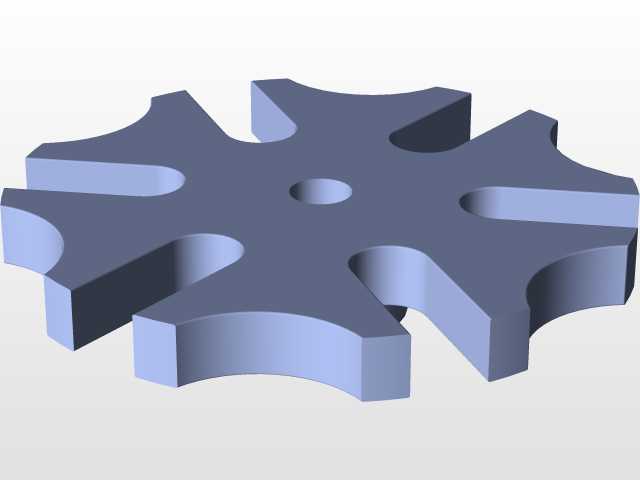

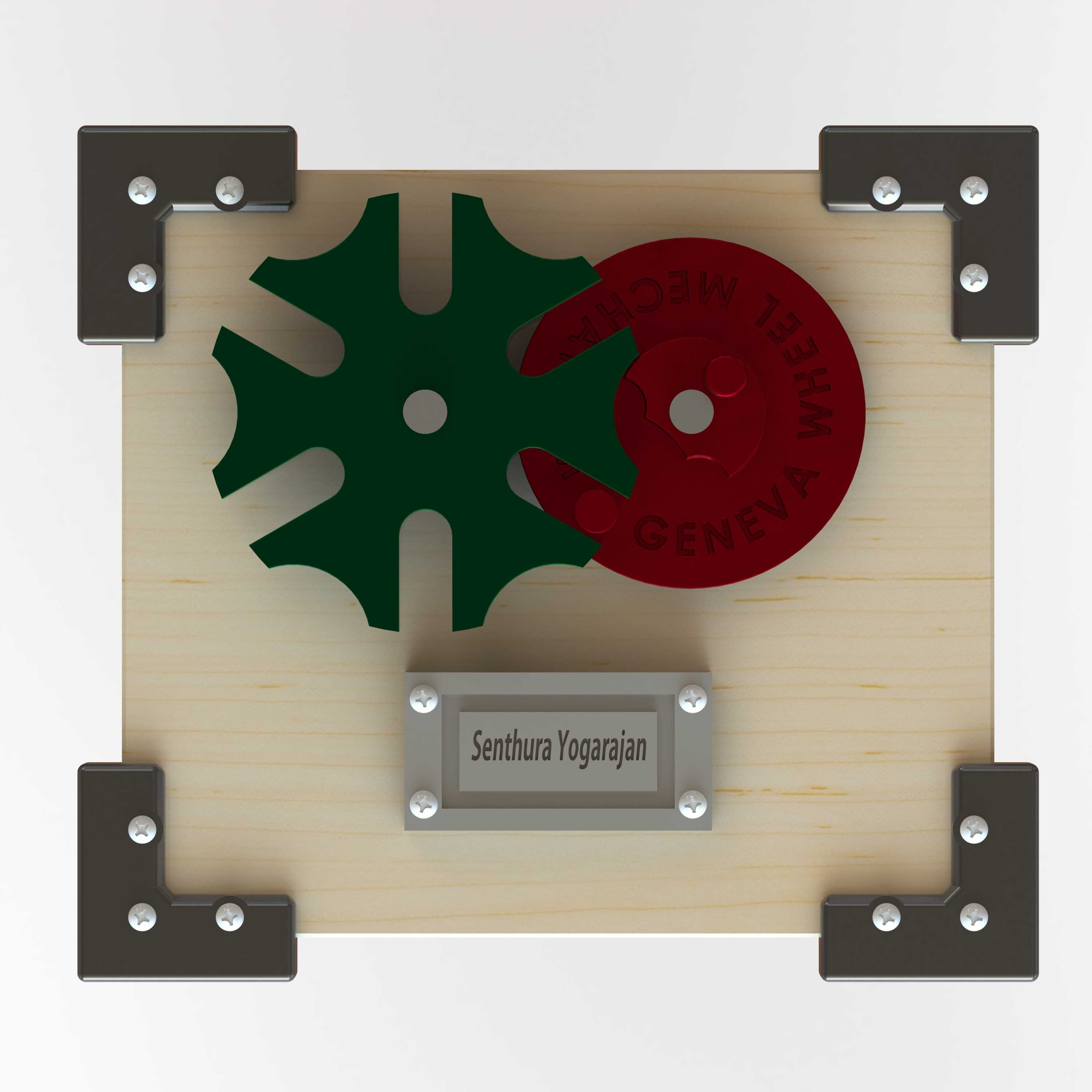

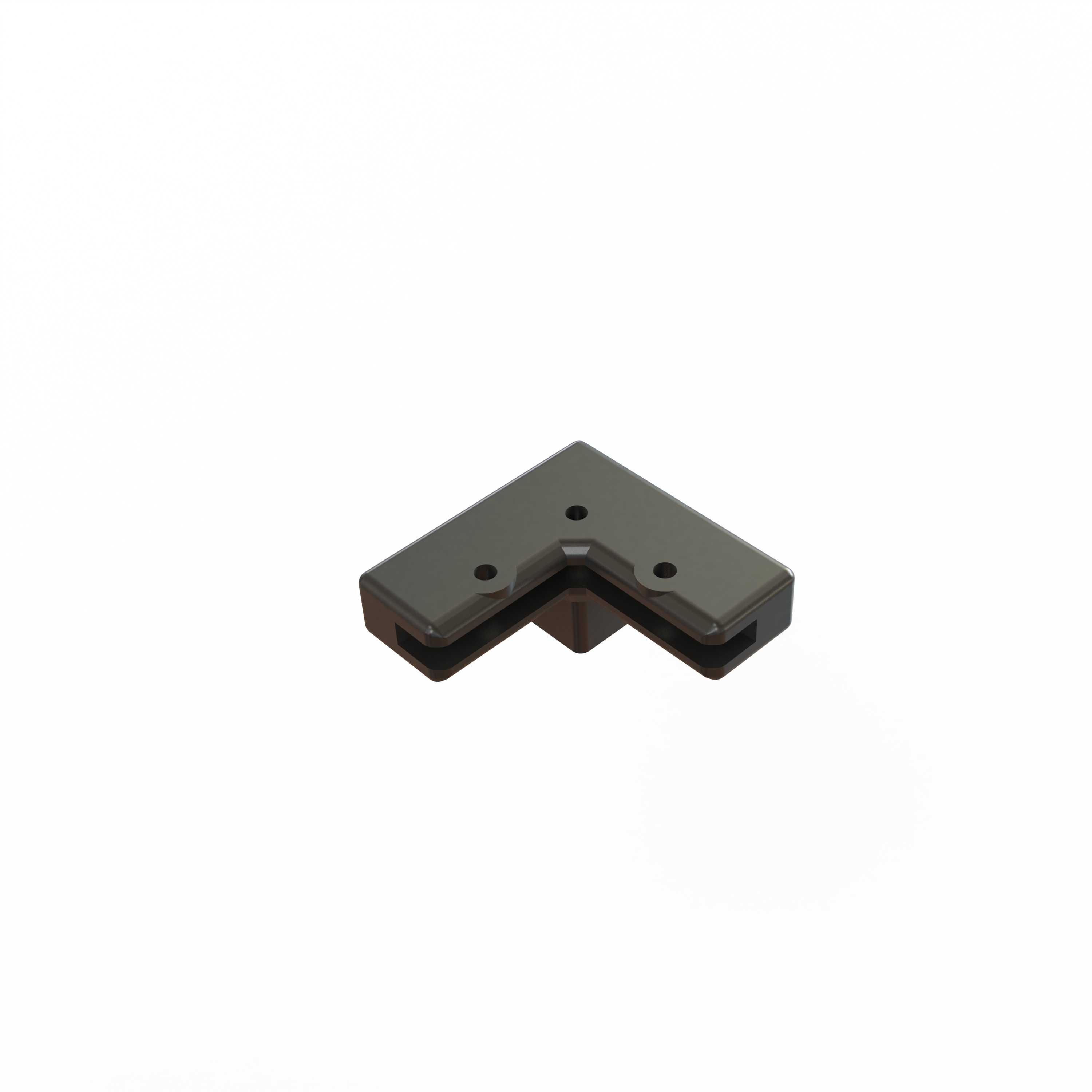

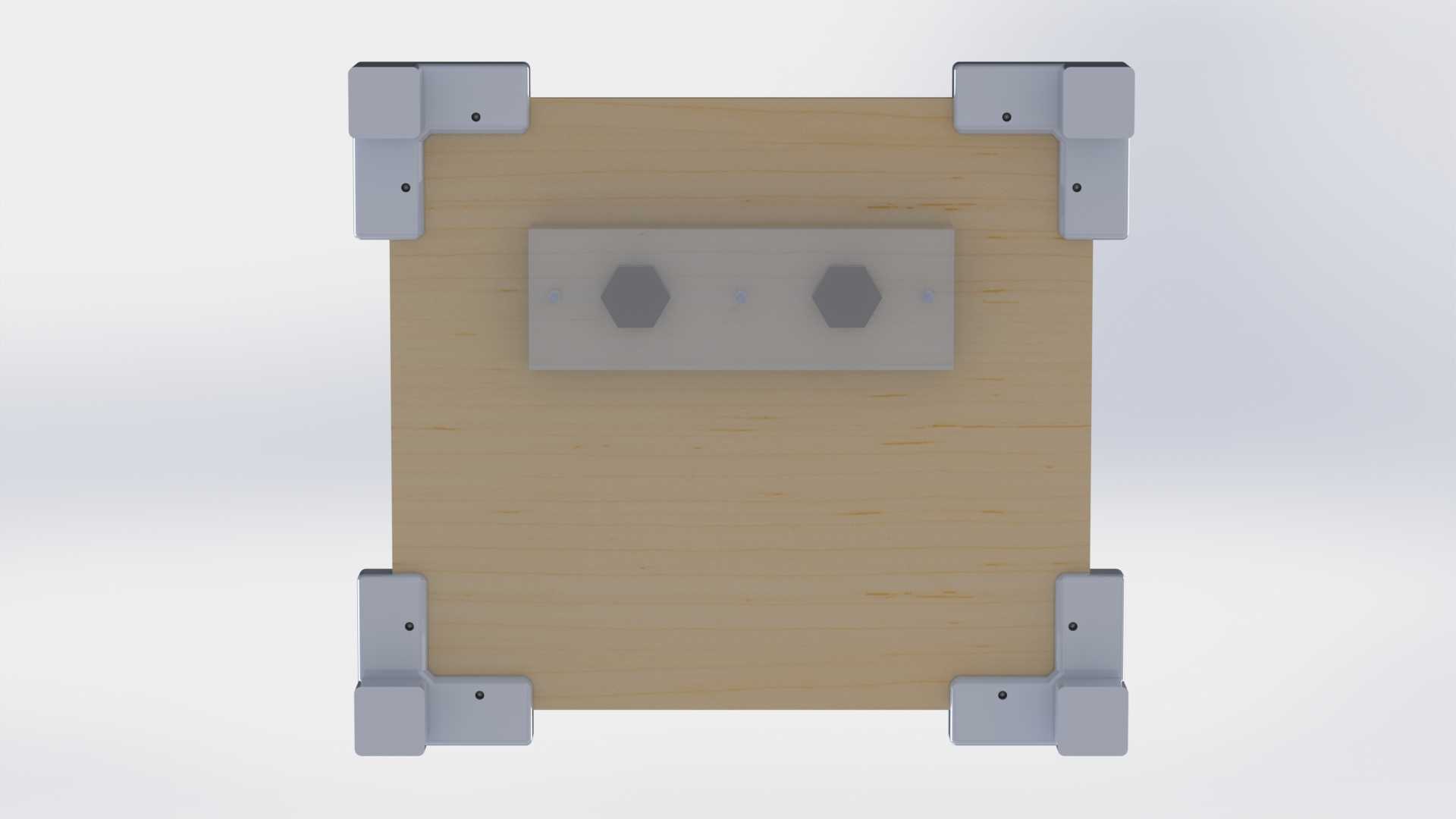

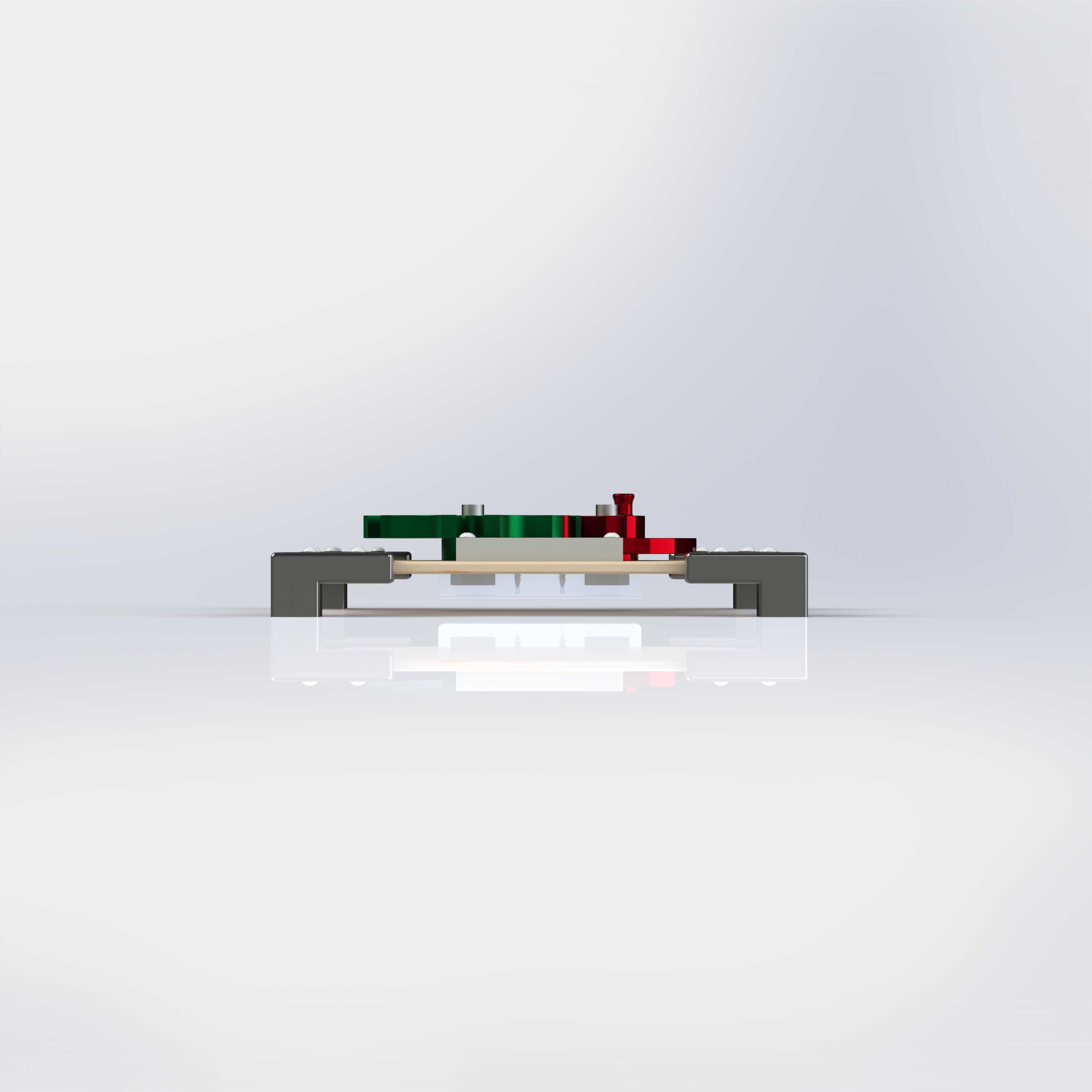

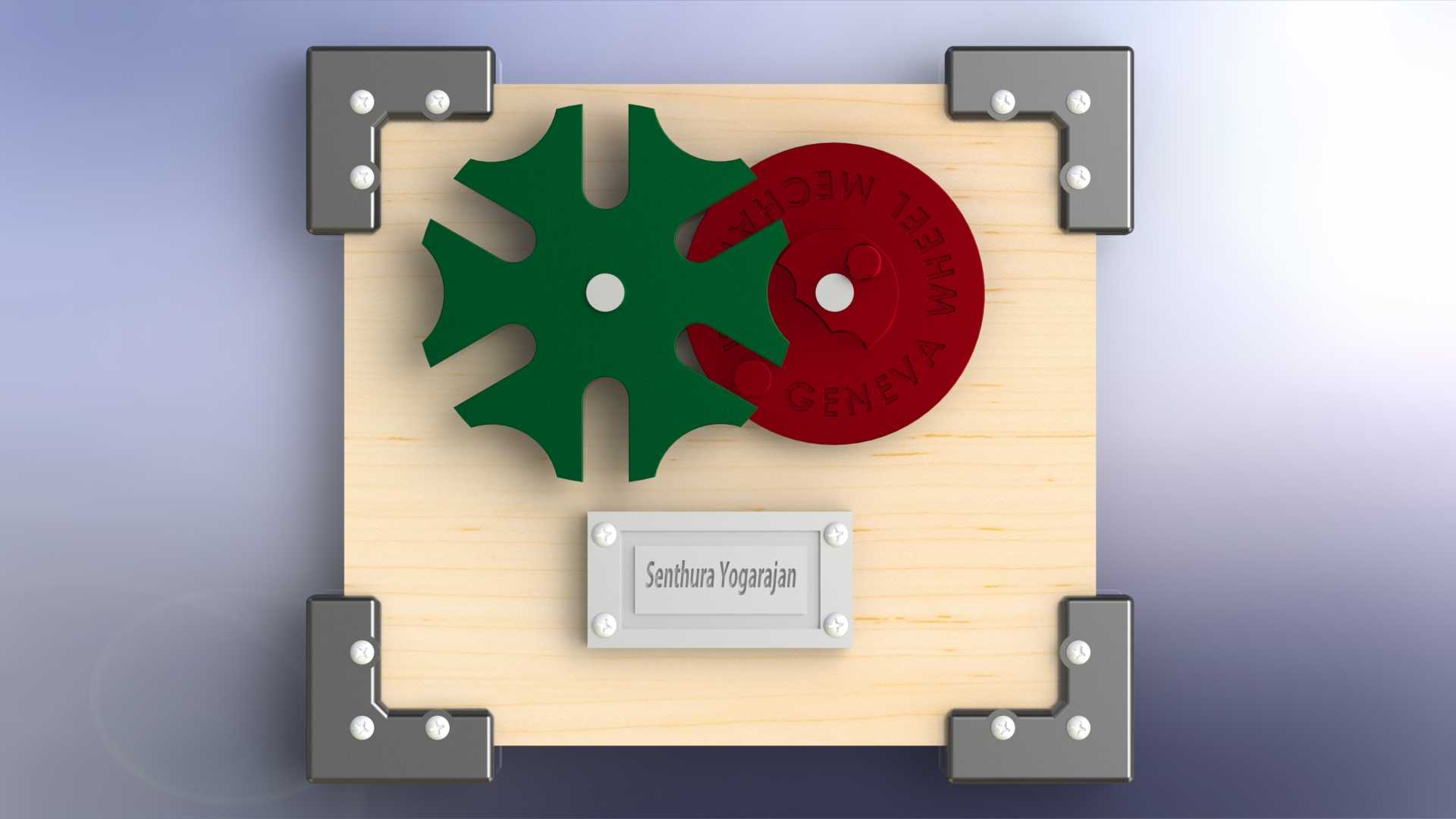

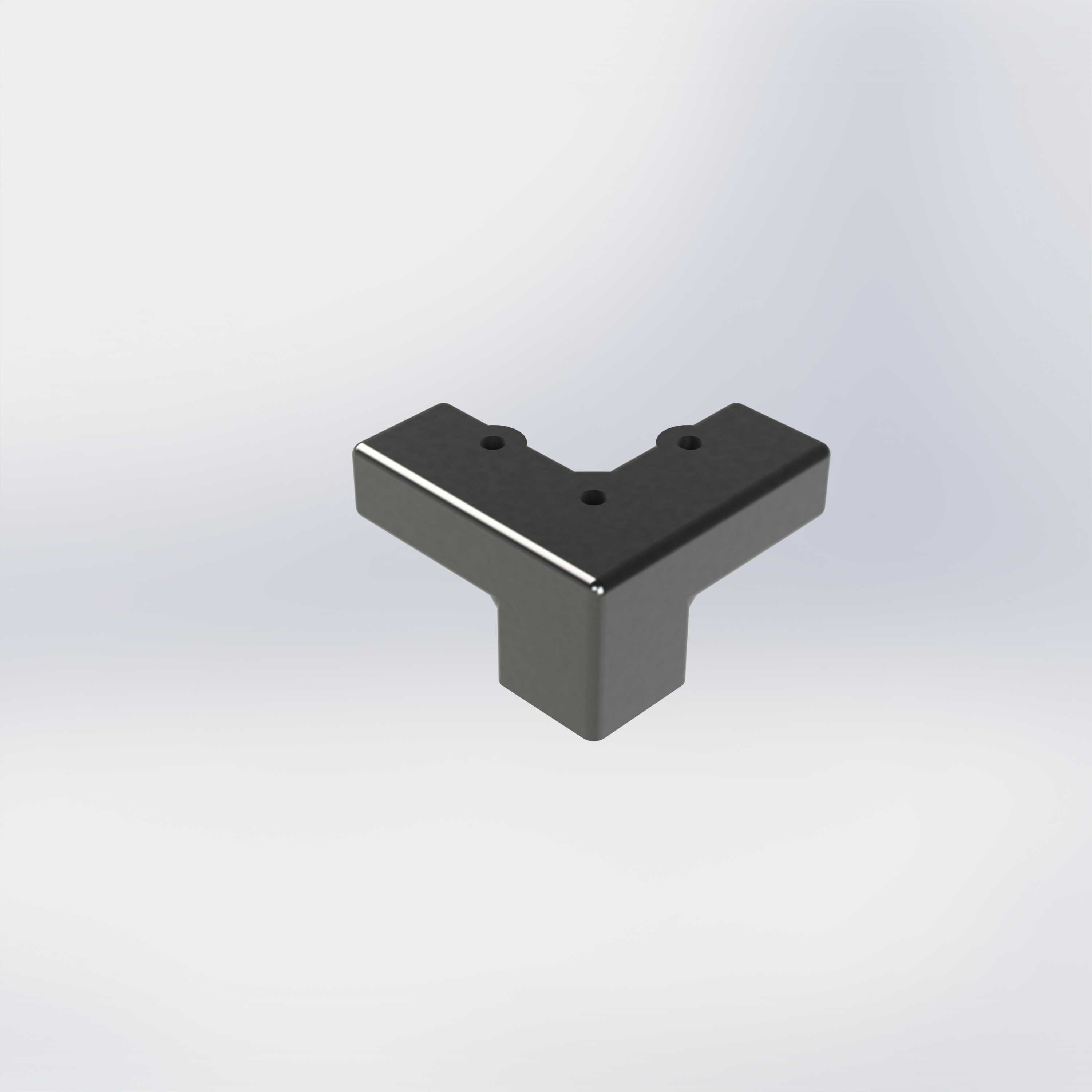

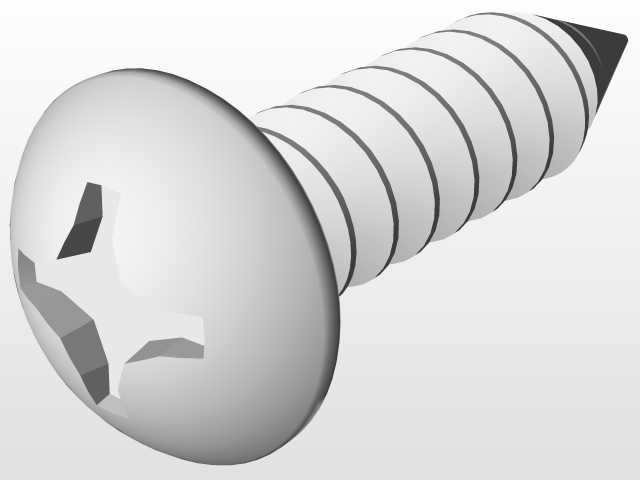

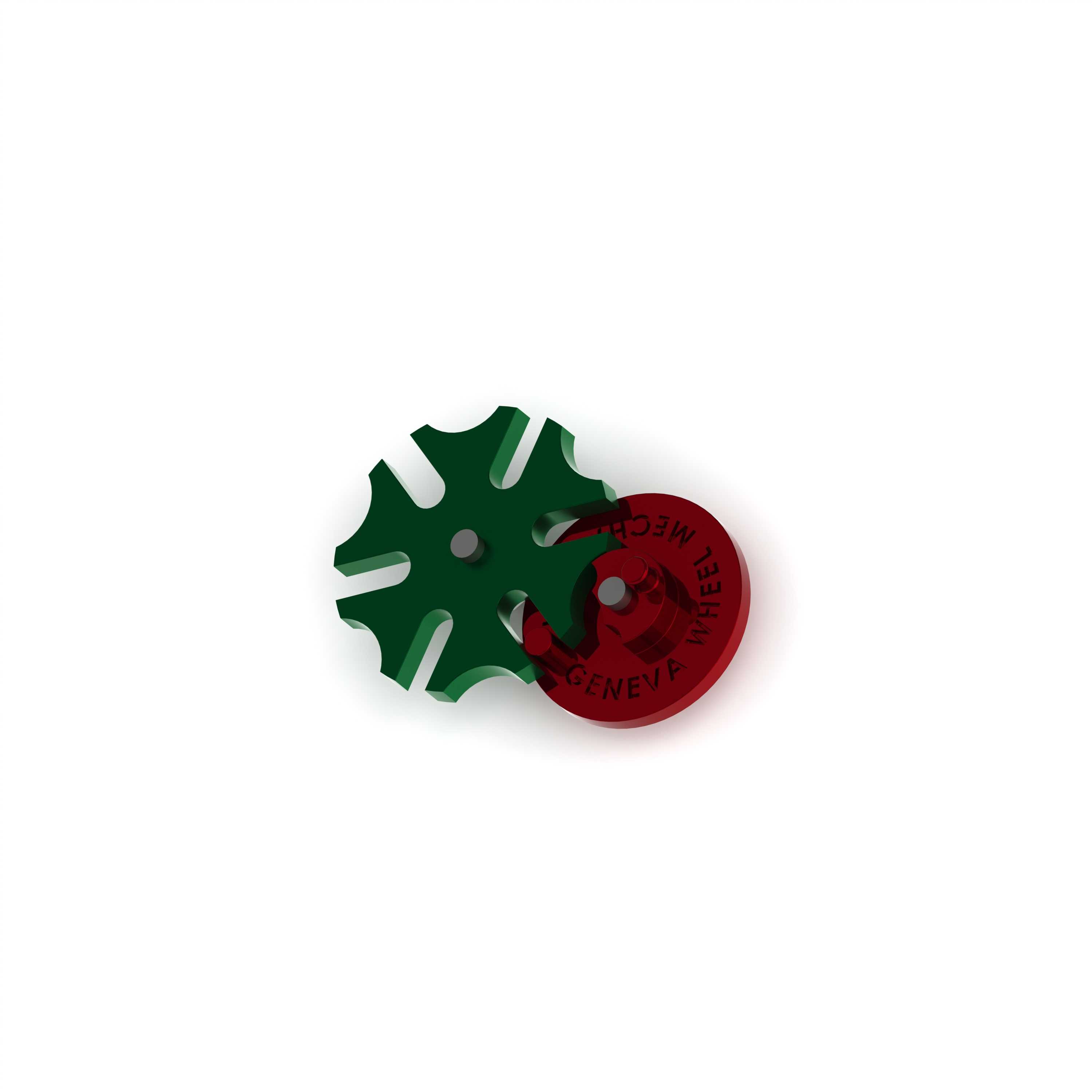

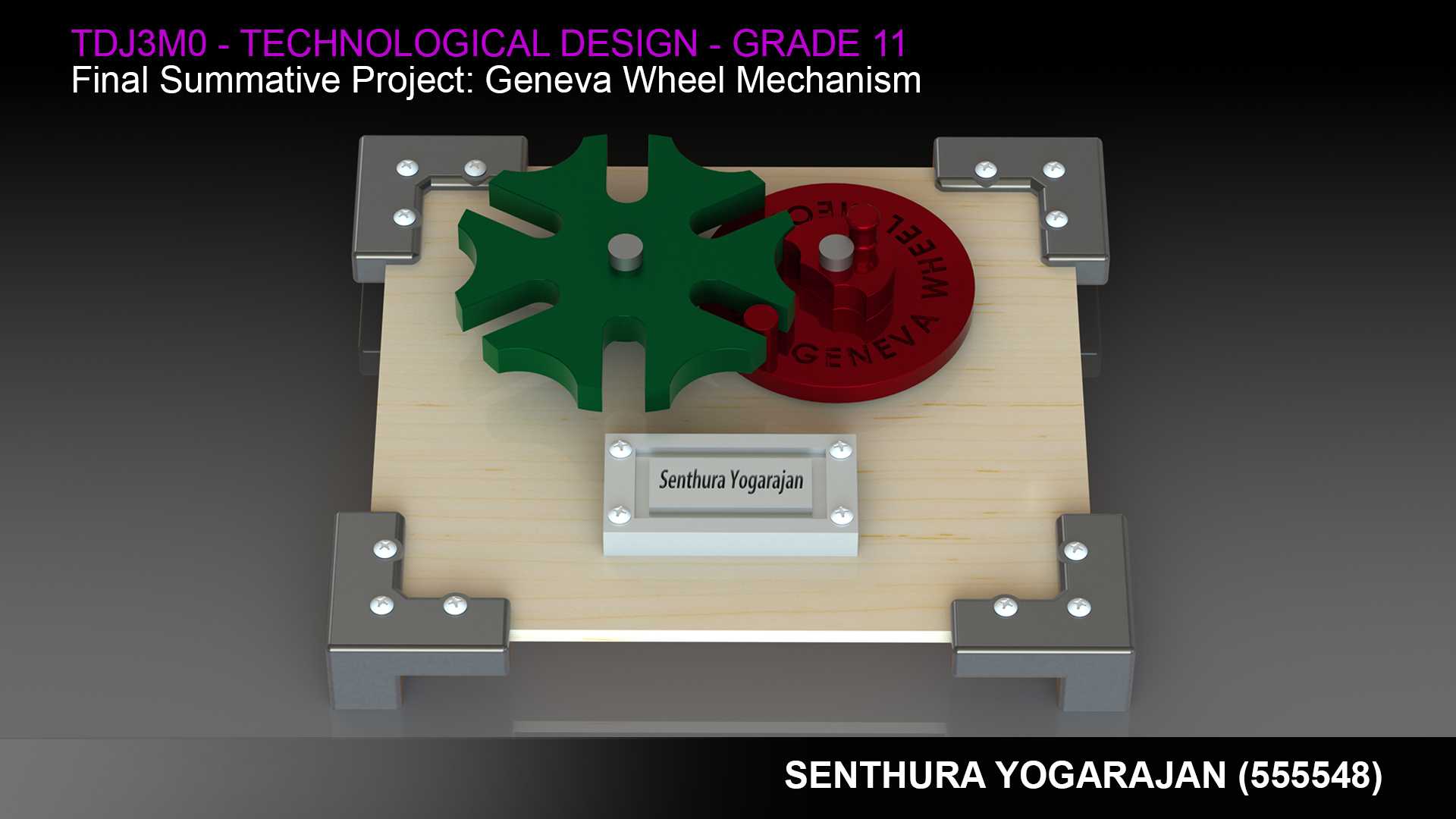

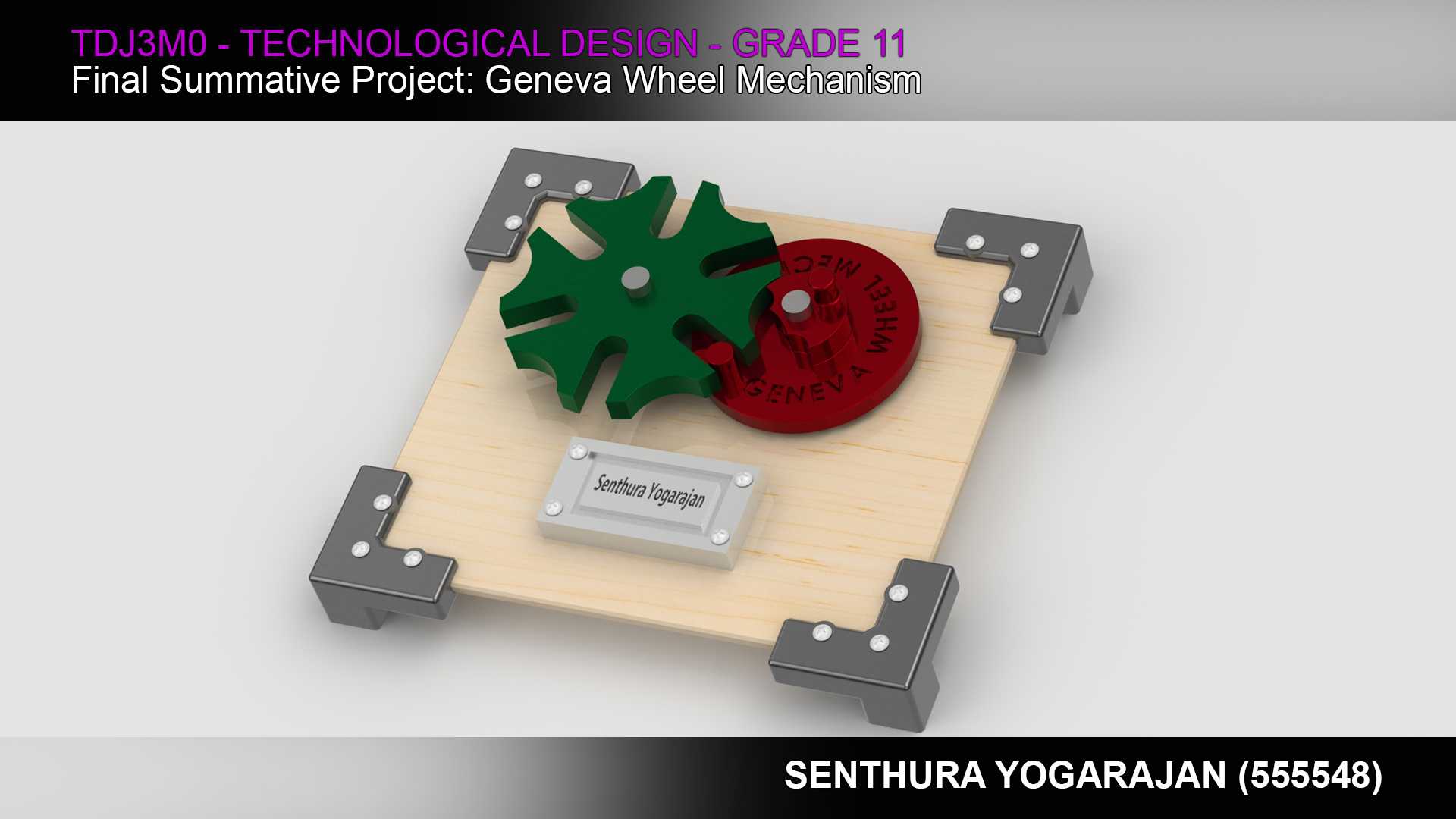

日内瓦轮机构也就是常说的槽轮机构，是间歇传动场景里应用极广的经典结构，这套模型完整还原了单销外槽轮的核心传动逻辑，可直接用于机械原理教学演示、小型自动化设备的间歇工位转位参考。从实际应用场景来看，这类结构常出现在多工位转盘设备、轻工包装线的间歇送料、胶片放映机的走片机构、自动机床的工位转台环节，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，每次转位完成后自带锁止弧定位，不需要额外加装定位结构就能保证工位停留时的位置精度，相比棘轮传动，槽轮传动的冲击更小、运行更平稳，适合中低速、工位分度精度要求适中的场景。这套模型的设计思路完全贴合实际工程应用的选型逻辑，主动拨盘上的圆柱销采用悬臂式安装，和槽轮的径向槽间隙控制在0.02-0.05mm之间，既保证传动时不会出现卡滞，也能减少反向间隙带来的分度误差；拨盘上的锁止弧和槽轮的凹弧面做了等半径匹配，当圆柱销脱离径向槽的瞬间，锁止弧刚好完全卡入槽轮的凹位，彻底限制槽轮在停留阶段的自由度，避免工位出现偏移。整套机构的安装边界做了明确的预留，底座采用带定位孔的平板式设计，四个角的固定块预留了M3的安装螺孔，可直接固定在教学演示台或者小型设备的安装基板上，不需要额外做转接支架；槽轮的径向槽数量为6槽，对应每次转位的分度角为60度，可适配6工位的间歇转位需求，如果需要调整分度角度，只需要修改槽轮的槽数和拨盘上的圆柱销数量即可，建模时所有特征都做了参数化关联，调整参数时不会出现特征报错。从结构细节来看，主动拨盘和槽轮的中心距做了严格的尺寸链校核，保证圆柱销进入和脱离径向槽时的瞬时速度方向和槽的中心线重合，最大程度减少传动时的刚性冲击；槽轮的轮毂部分做了加厚处理，可直接和输出轴通过键连接传递扭矩，不需要额外加装联轴器；拨盘的输入轴端预留了标准轴径，可直接适配小型减速电机的输出轴，做实物演示时只需要搭配低转速直流电机就能稳定运行。这套模型的外形尺寸控制在紧凑型区间，整体长宽尺寸适配常规的教学演示台摆放，高度方向没有突出的干涉结构，安装时不需要预留过多的上部空间，不管是用于课堂上的机械原理演示，还是作为小型自动化设备的分度机构原型做结构验证，都能直接参考其尺寸参数和配合公差，减少前期方案验证的建模工作量。
