可移动伞状升降遮蔽防护装置结构设计

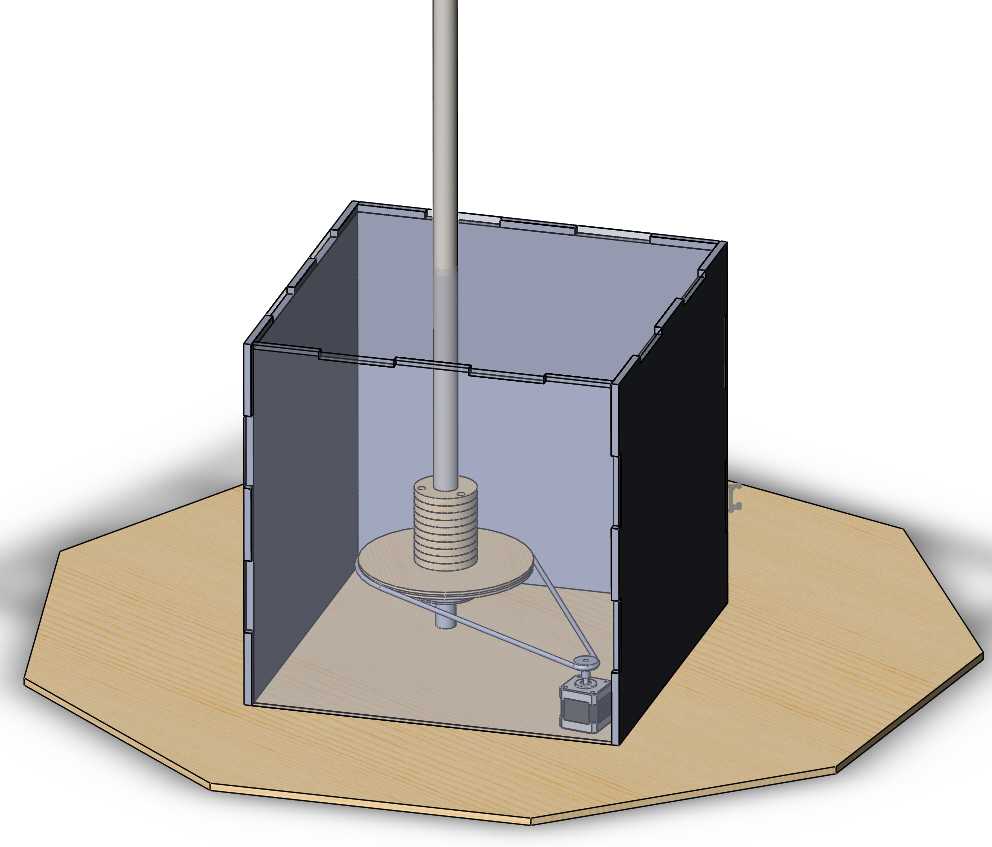

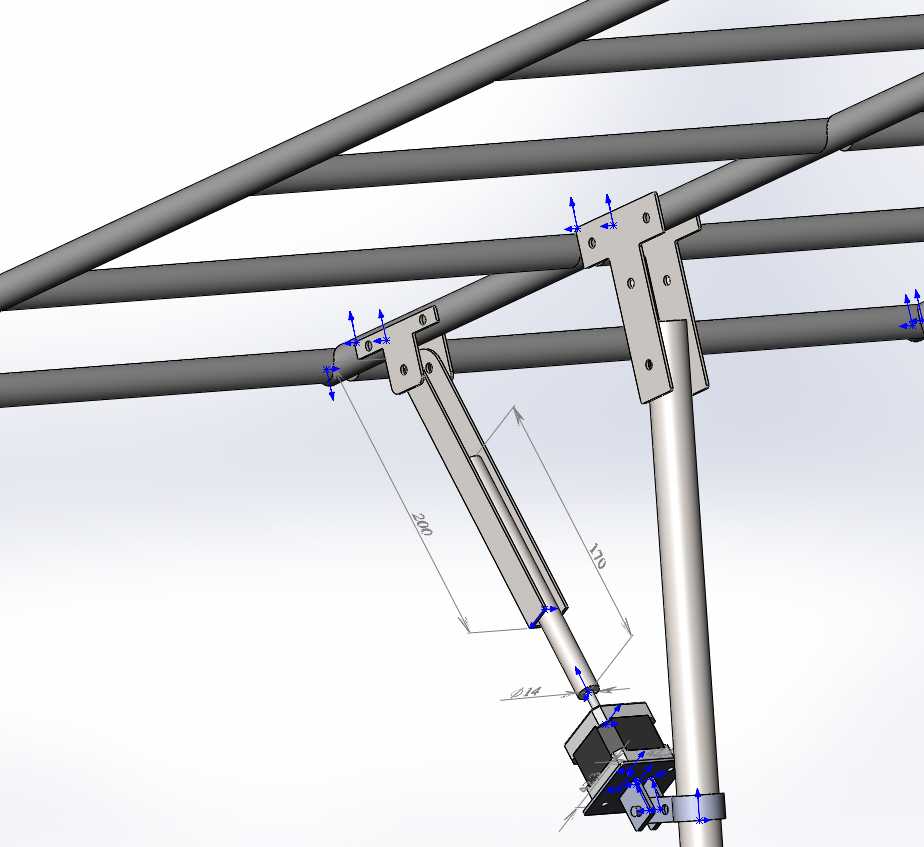

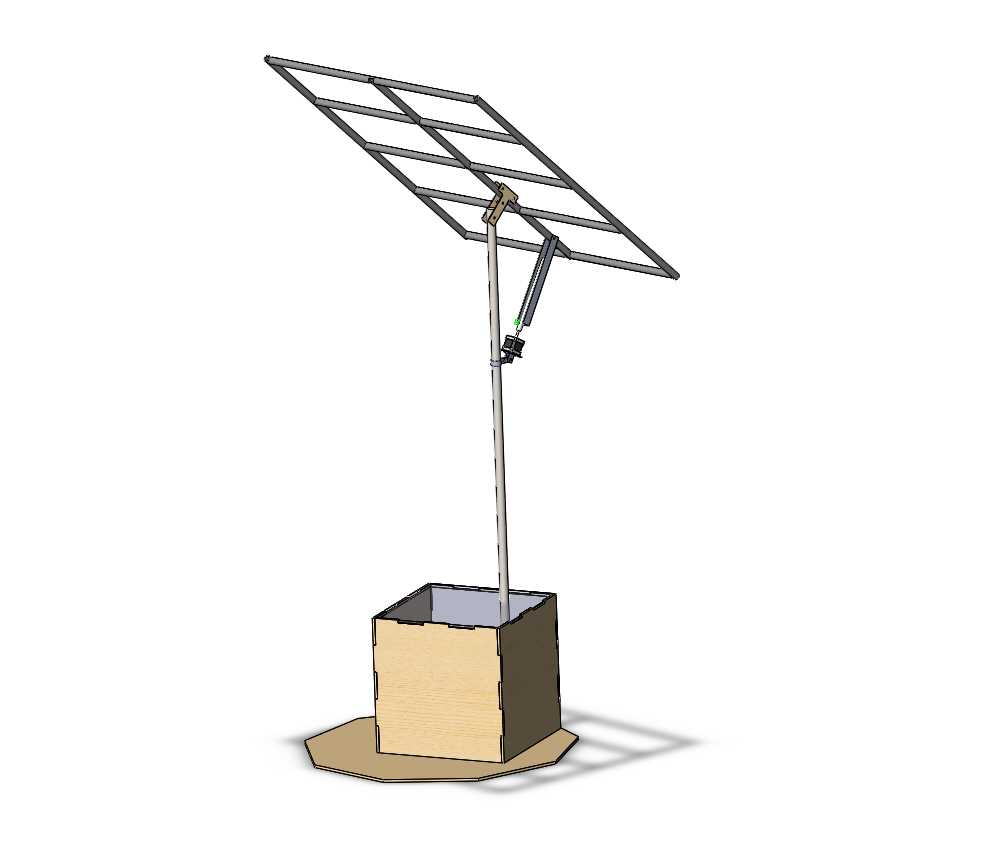

这款可移动遮蔽防护装置，主要面向户外临时作业点位的局部遮蔽、小型设备户外临时防护场景设计，可在露天检修、户外临时采样、零散点位户外作业时，为作业人员或小型精密设备提供直射光线遮挡、零星落物防护的功能，区别于传统固定伞面结构，其采用内置式升降驱动布局，将动力组件、传动结构全部收纳在方形主壳体内，避免户外环境下传动部件积灰、淋雨造成的卡滞问题。从结构设计逻辑来看，装置底部采用八边形落地支撑底座，支撑面延展范围超出主壳体边界30%以上，搭配底部配重安装位，可在常规三级风力下保持整体稳定，不会出现侧翻风险，支撑底座边缘做了倒角过渡处理，避免移动过程中剐蹭地面线缆或作业人员裤脚。主传动部分采用立式螺杆搭配导向光轴的布局，螺杆底部通过推力轴承与底座连接，配合导向光轴限制升降盘的周向转动，确保伞面撑杆在升降过程中只做竖直方向的位移，不会出现偏转卡滞；驱动端采用小型直流电机搭配蜗轮蜗杆减速结构，具备反向自锁特性，当伞面升降到任意指定高度时，无需额外锁止结构即可保持位置固定，避免伞面受自重下滑。伞面撑杆采用铰接式布局，与升降盘、主壳体上沿的铰接座配合，当升降盘沿螺杆向上移动时，多根撑杆同步向外展开，带动伞面形成八边形遮蔽区域，单点位遮蔽覆盖半径可达1.2米，可满足1-2名作业人员的临时遮蔽需求；当升降盘下行至最低位置时，所有撑杆收拢贴合主壳体内壁，整体外形收拢为规整的方形立柱结构，配合底座底部可选装的脚轮组件，单人即可完成装置的转场移动，无需拆解部件。电路回路部分全部集成在主壳体底部的独立密封舱内，接线端子做了防水处理，外露的操作按钮采用IP65防护等级，可应对户外突发的零星降雨场景，不会出现电路短路问题。设计过程中对安装边界做了充分考量，收拢状态下整体外形尺寸控制在0.4米见方、1.8米高度范围内，可直接放入普通皮卡车货箱、甚至家用轿车后备箱转运，展开状态下伞面最高位置距离地面2.2米，符合成年人站立作业的头部空间需求，不会出现碰头问题；主壳体采用薄钢板折弯拼接结构，在保证结构刚度的前提下控制整体自重，单人可完成短距离的抬运转移，无需额外吊装设备辅助。
