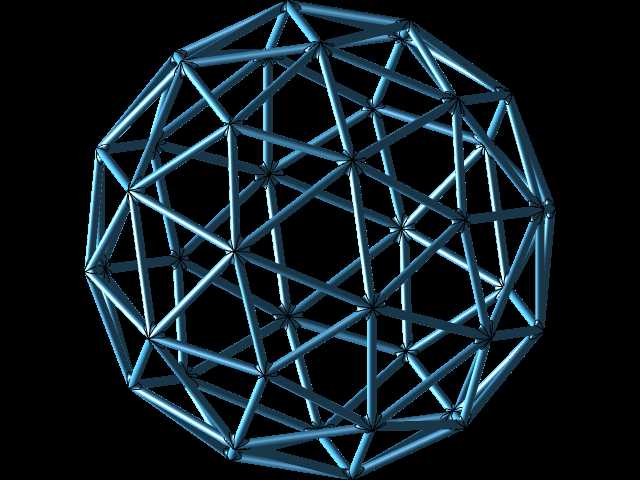

八十窗口镶嵌测地线球体管架结构

这类带三角窗口的镶嵌测地球体结构，在工程领域的应用场景覆盖多个细分方向，既可以作为大跨度场馆的穹顶承重骨架原型，也能拆解为模块化的承压管汇单元用于化工流体分配场景，部分文创类的异形展示装置、科普场馆的互动展具骨架也会参考这类结构的受力逻辑做衍生设计。从实际用途来看，该结构的核心优势在于曲面受力均匀，三角单元的排布能将外部载荷快速分散到每一段管架上，不会出现局部应力集中的问题，实心填充的管道设计区别于常规中空的桁架结构，在承受径向冲击、持续振动载荷的工况下，抗形变能力更强，不需要额外增设内部加强筋就能满足刚度要求。设计过程中首先确定了三个对称平面作为基准，所有三角窗口的轮廓都围绕对称中心做等角度排布，80个三角形窗口的框架与对应位置的三角形小板逐一做匹配拟合，保证每一块小板的安装面都能和管架的贴合面完全重合，不存在装配间隙。建模阶段先构建基础球体曲面，按照测地线的分割逻辑在曲面上投影三角网格，再以网格线为中心生成管道的扫掠路径，管道的截面尺寸根据整体球体的直径做等比例匹配，保证所有位置的管道壁厚一致，不会出现局部截面突变影响流体通过或者应力传递的问题。安装边界方面，该结构底部预留了三个均布的安装法兰面，法兰面的孔位按照圆周等距排布，适配常规的地脚螺栓安装尺寸，整体结构的最大外轮廓直径与底部安装座的直径比例控制在5:1，放置时的重心落在安装座的中心范围内，不需要额外做配重就能保证静态放置的稳定性。三角窗口的内侧预留了小板的安装卡槽，卡槽的深度统一，装配时只需要将三角形小板沿法线方向推入卡槽即可完成定位，不需要额外做角度调整，所有三角小板的尺寸公差控制在合理范围内，互换性较强，局部损坏时可以单独更换对应位置的小板，不需要拆解整体管架。结构的管道连接处采用相贯线满焊的连接逻辑，建模时已经将相贯面的过渡圆角做了处理，避免焊接位置出现应力集中点，三个对称平面的位置都设置了隐形的定位基准线，生产加工时可以直接以基准线为参照做划线、切割、组对，能有效降低组对时的错位误差，保证最终成型的球体圆度符合设计要求。
