城市多车道通行桥梁结构三维设计

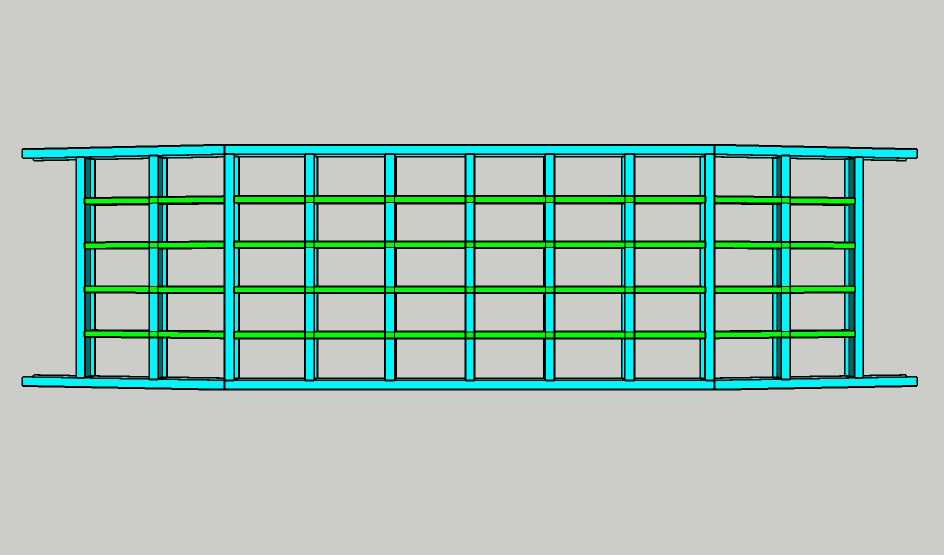

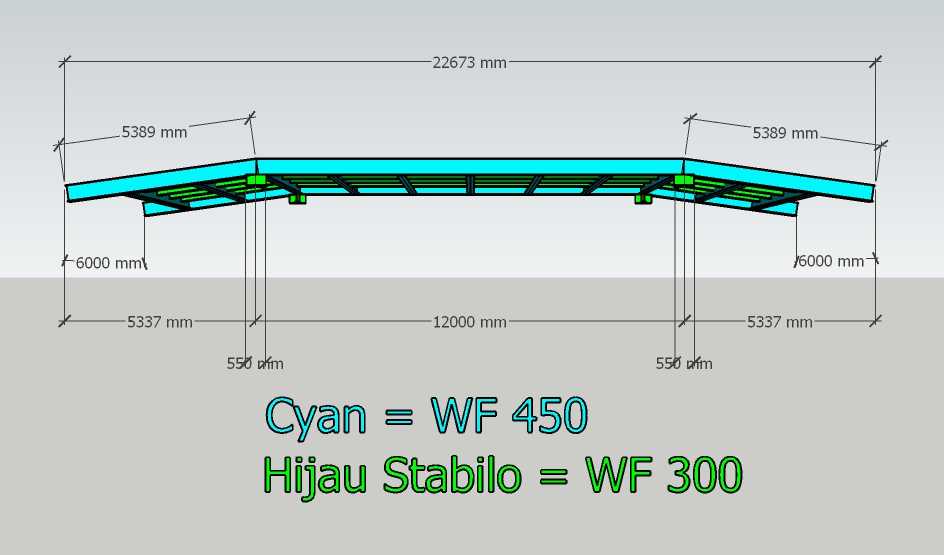

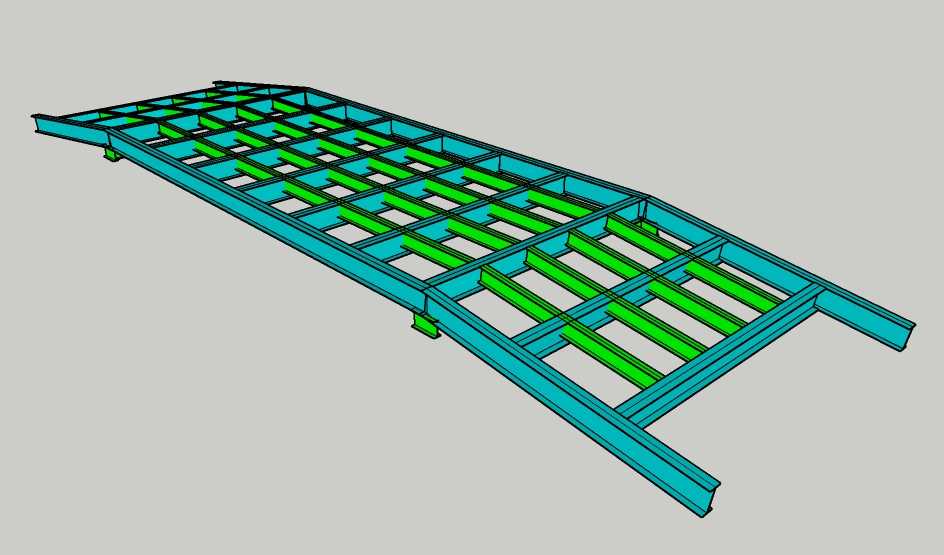

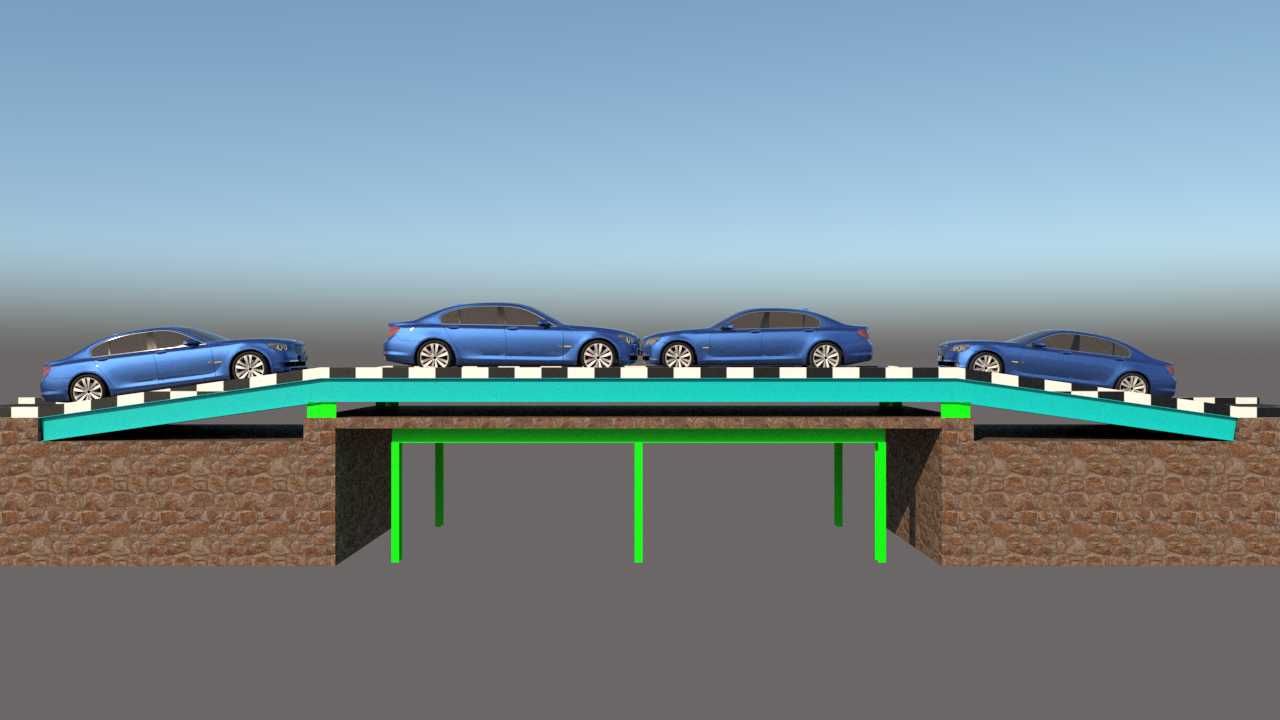

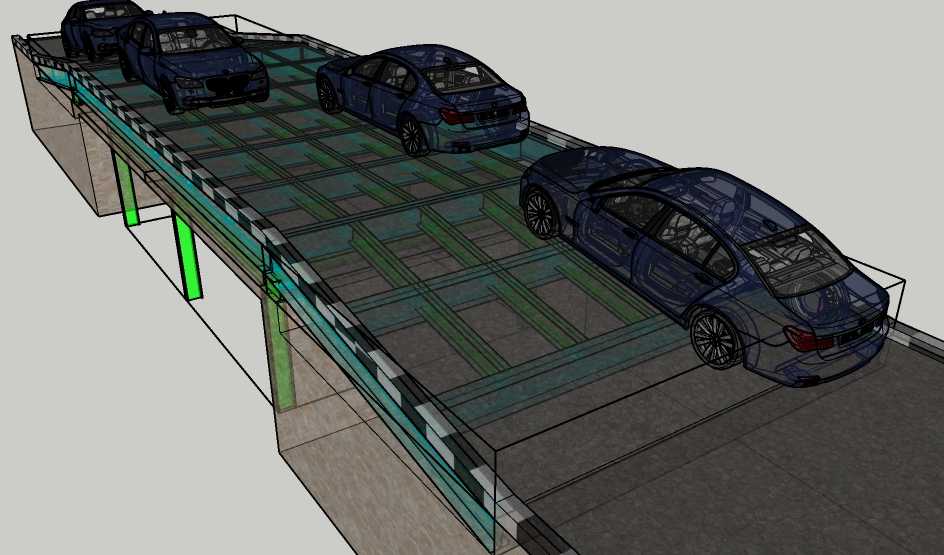

该桥梁结构模型针对城市地面快速路跨路口场景设计，可满足双向四车流通行需求，整体采用钢混组合承重体系，上部行车道板采用正交异性钢格构框架搭配预制混凝土铺装层，下部采用矩形截面墩柱支撑，墩柱与基础承台衔接处预留抗剪键安装位，可适配不同地质条件下的基础锚固需求。从设计逻辑来看，建模阶段优先梳理了通行荷载的传递路径：车辆轮压首先作用于铺装层，通过铺装层分散至下方钢格构纵梁与横梁，纵梁沿行车方向布置，间距匹配常规小型车辆轮距分布，横梁垂直于行车方向设置，将纵梁传递的荷载集中传导至墩柱支撑点，避免局部应力集中导致的结构变形。模型中清晰还原了桥面边缘的防撞护栏构造，护栏采用分段预制装配结构，每段护栏底部预留螺栓连接孔位，可直接与桥面边缘的预埋钢板对位固定，护栏表面设置的黑白警示条为后期交通标识安装预留了定位基准。桥面行车道区域的格构框架采用变截面设计，靠近墩柱支撑位置的梁体截面高度更大，跨中区域适当缩减截面高度，在保证承重能力的前提下控制整体结构自重，降低下部基础的荷载压力。从安装边界来看，单跨桥梁的纵向长度适配常规城市路口跨径，横向宽度可根据实际车道数量调整，墩柱的横向间距预留了后期管线布设空间，可满足市政供水、电力、通信管线从桥底穿行的需求，无需额外增设管廊支架。模型中同步还原了桥面的排水坡度设计，桥面整体向两侧设置1.5%的横向排水坡，可在降雨天气快速排除路面积水，避免积水渗入钢格构缝隙造成构件锈蚀，延长结构整体使用寿命。针对通行场景的适配性，该结构可满足小型载客汽车的常态化通行需求，格构框架的荷载冗余量可覆盖常规城市道路的车辆荷载标准，防撞护栏的防撞等级匹配城市道路相应设计规范，可有效避免车辆失控冲出桥面的风险。建模过程中对各构件的装配关系做了完整还原，钢格构的纵梁与横梁之间采用焊接连接节点，墩柱与上部梁体之间设置支座安装位，可根据实际需求选用板式橡胶支座或盆式支座，适配不同地区的温度变形与荷载位移需求。
