被动式住宅角落构造剖面展示模型

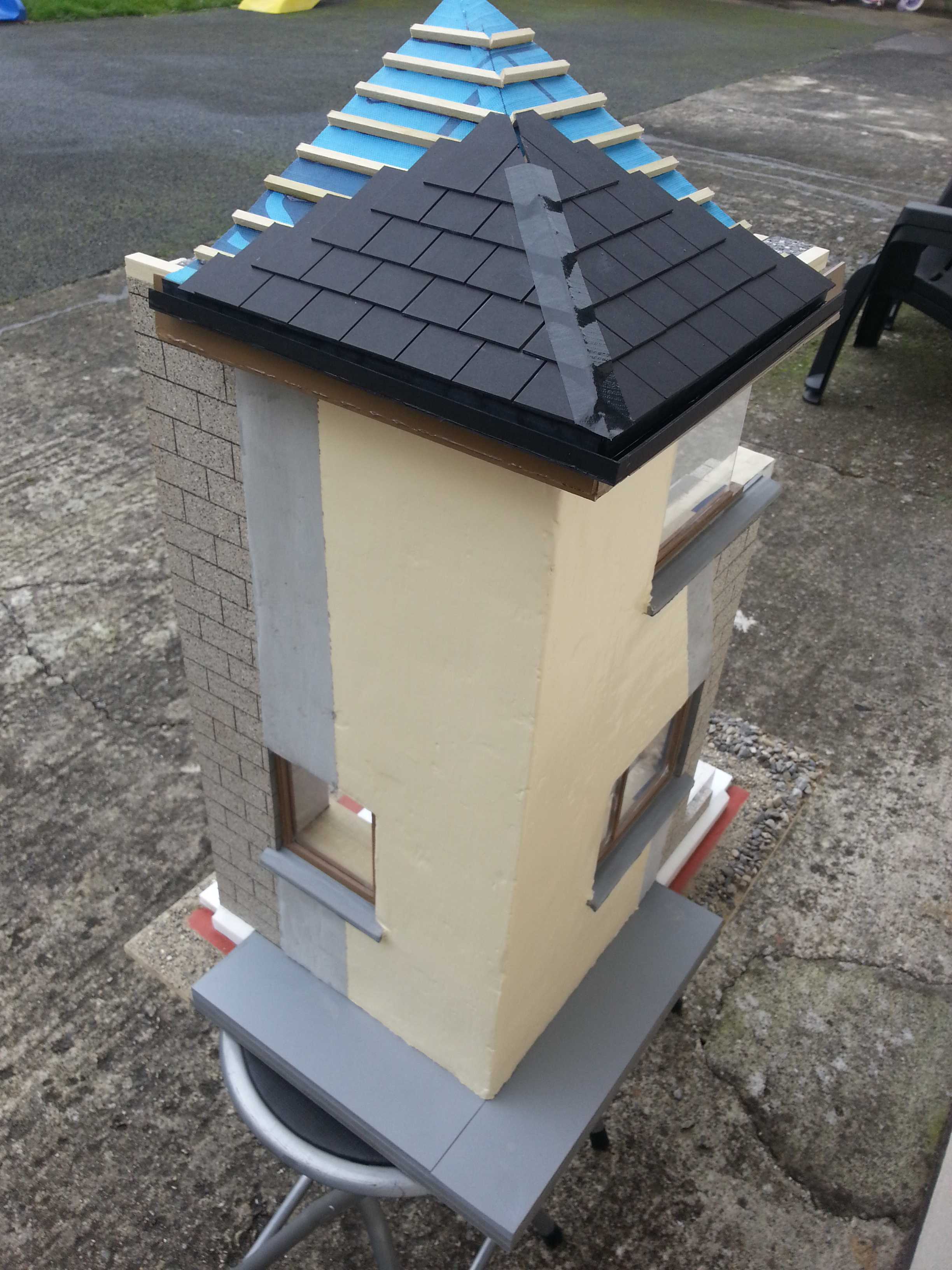

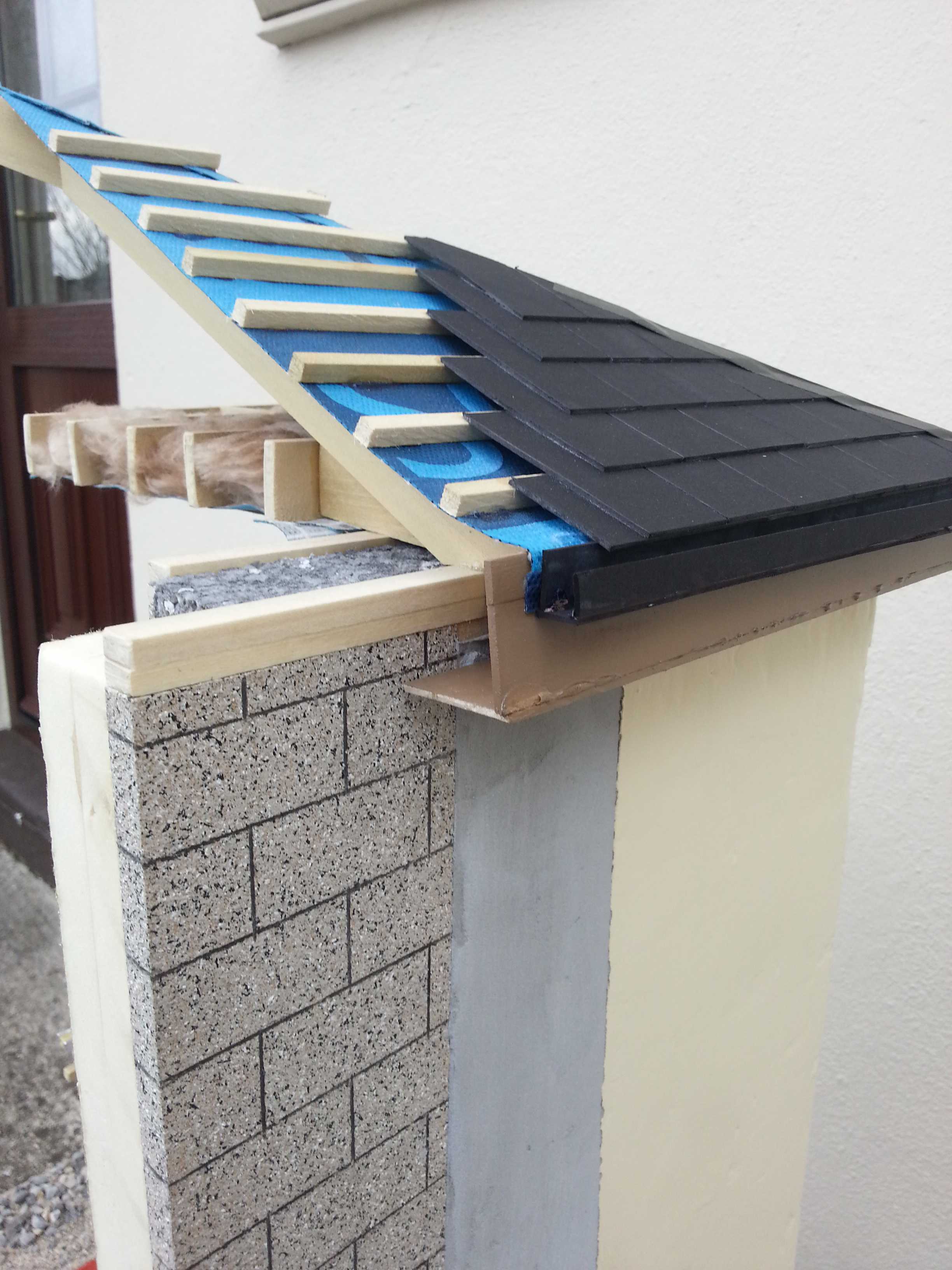

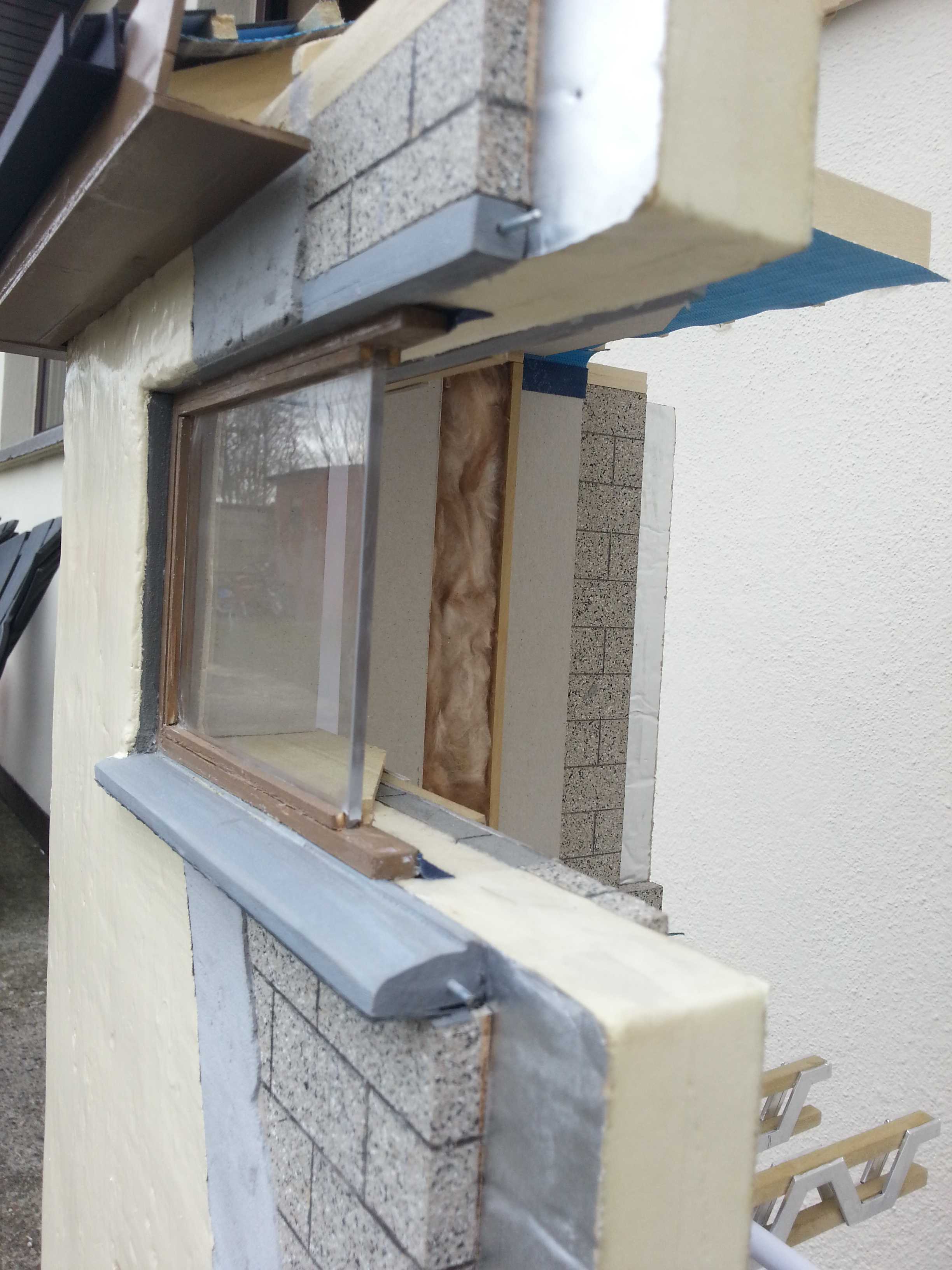

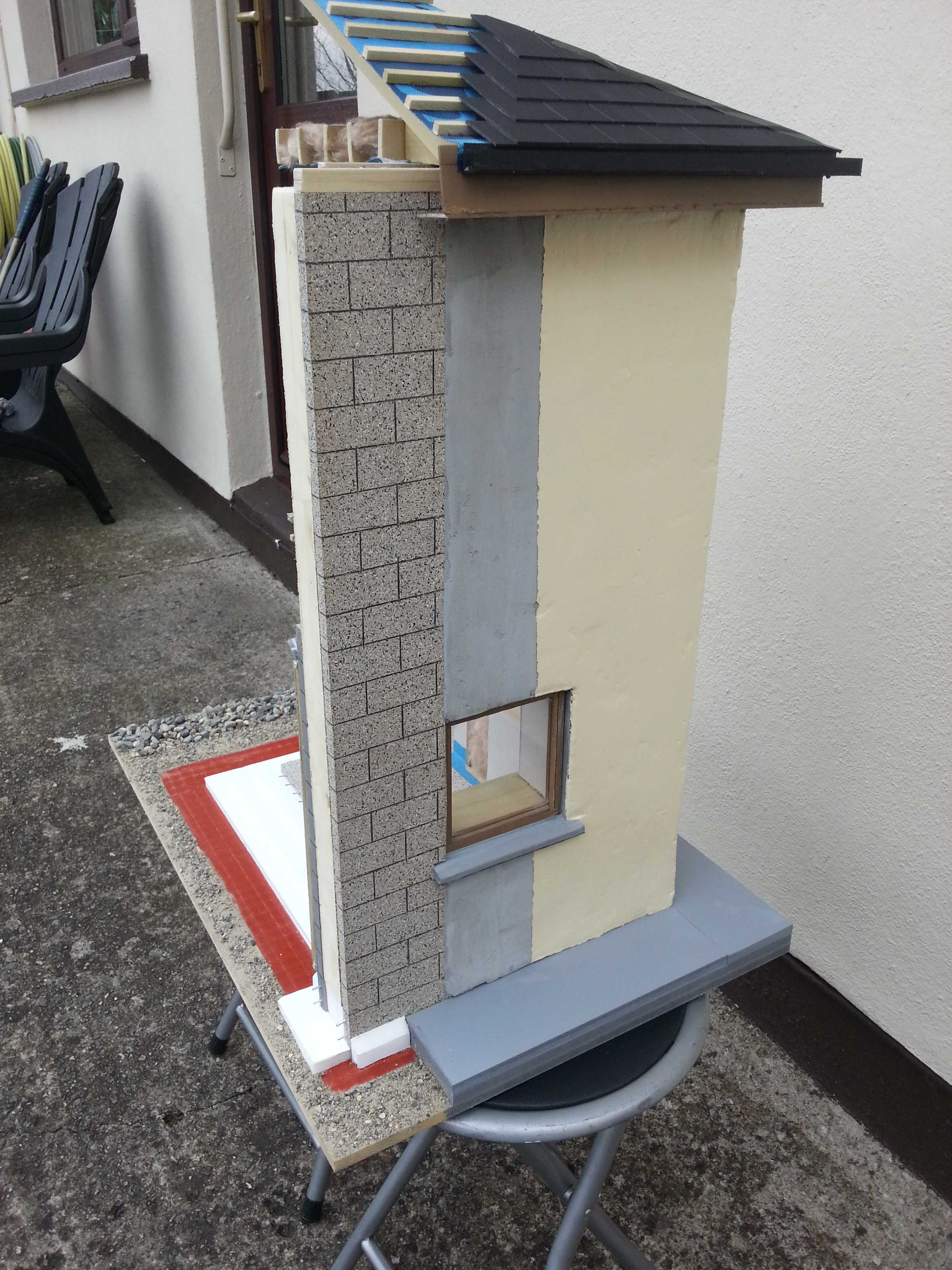

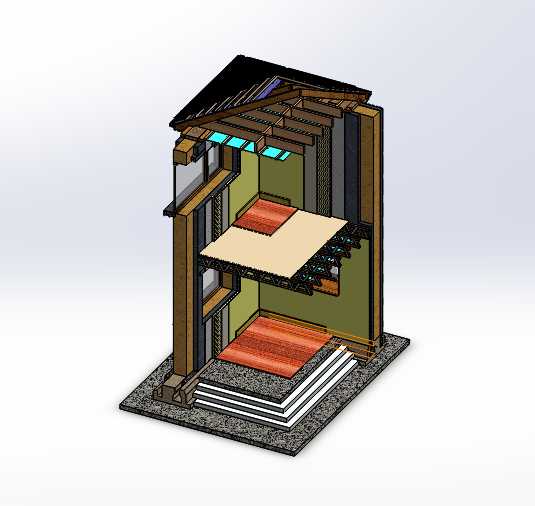

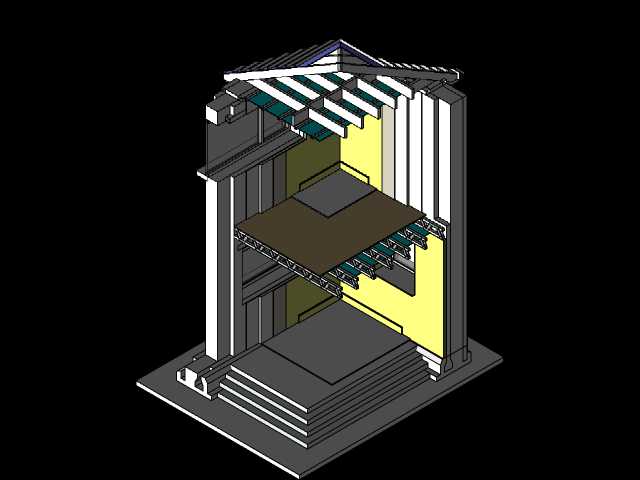

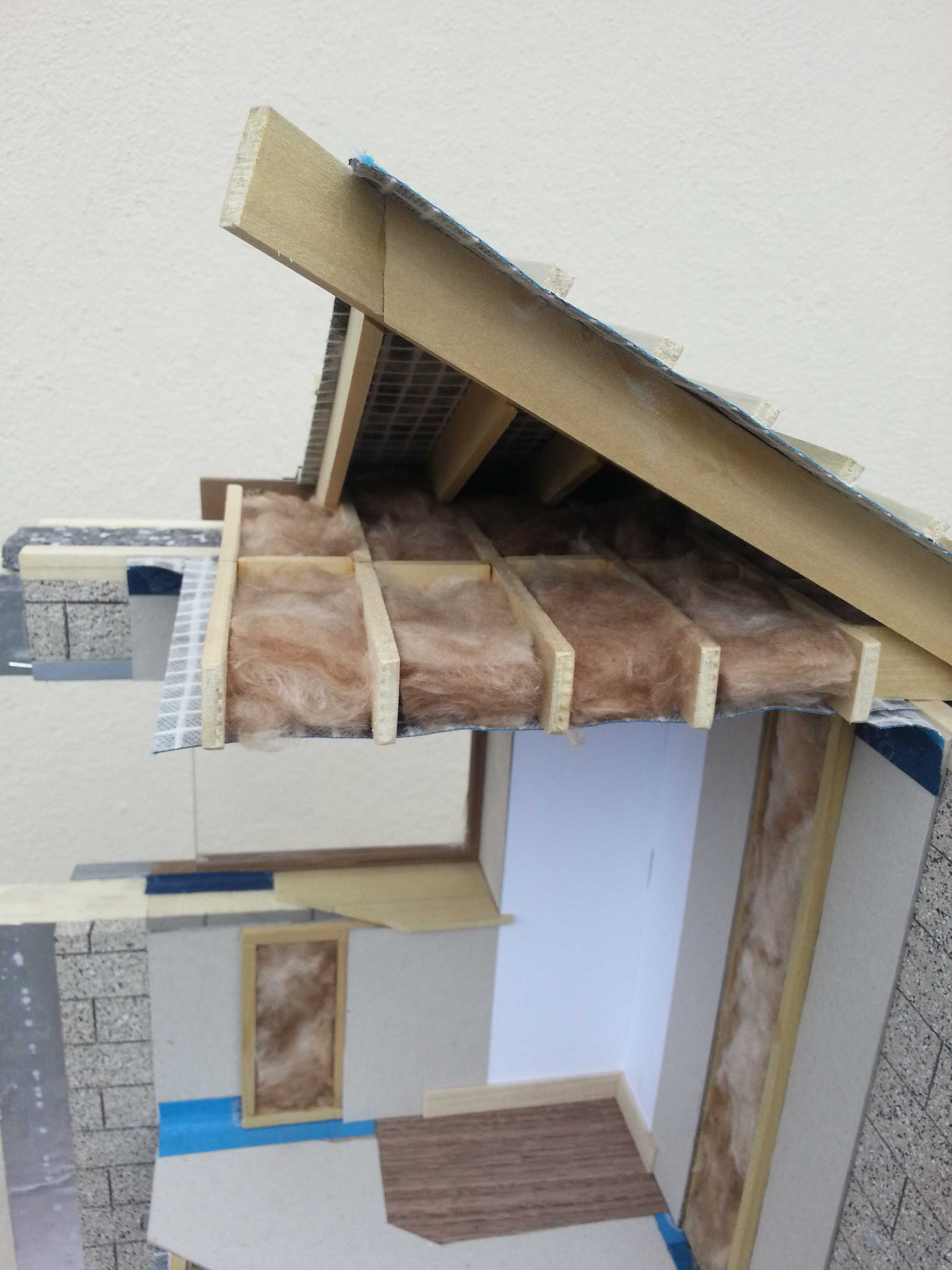

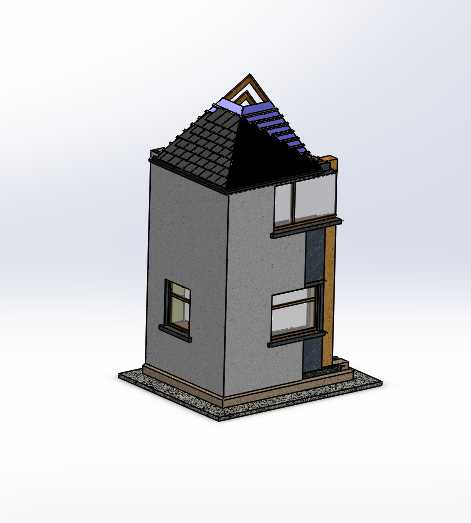

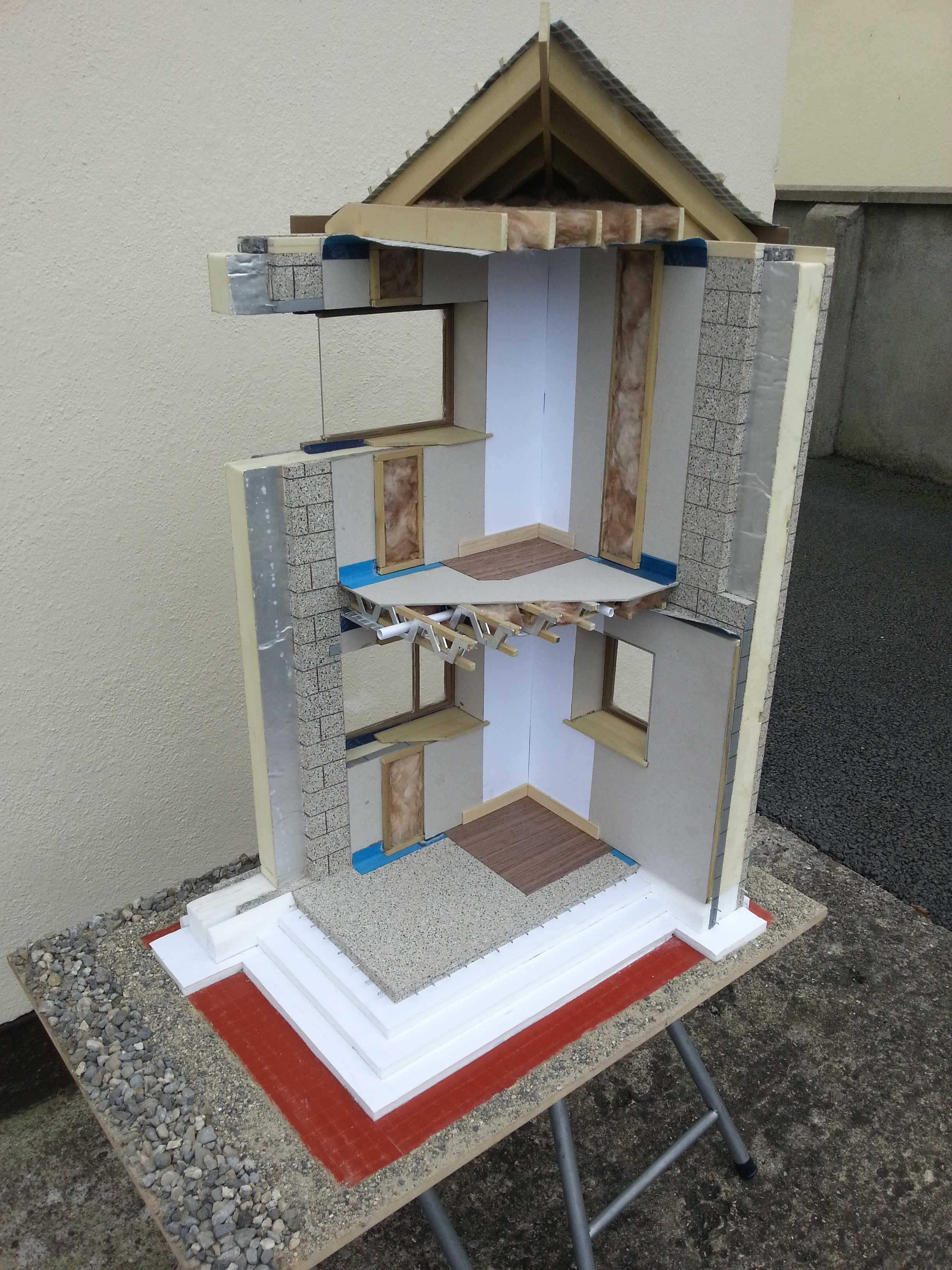

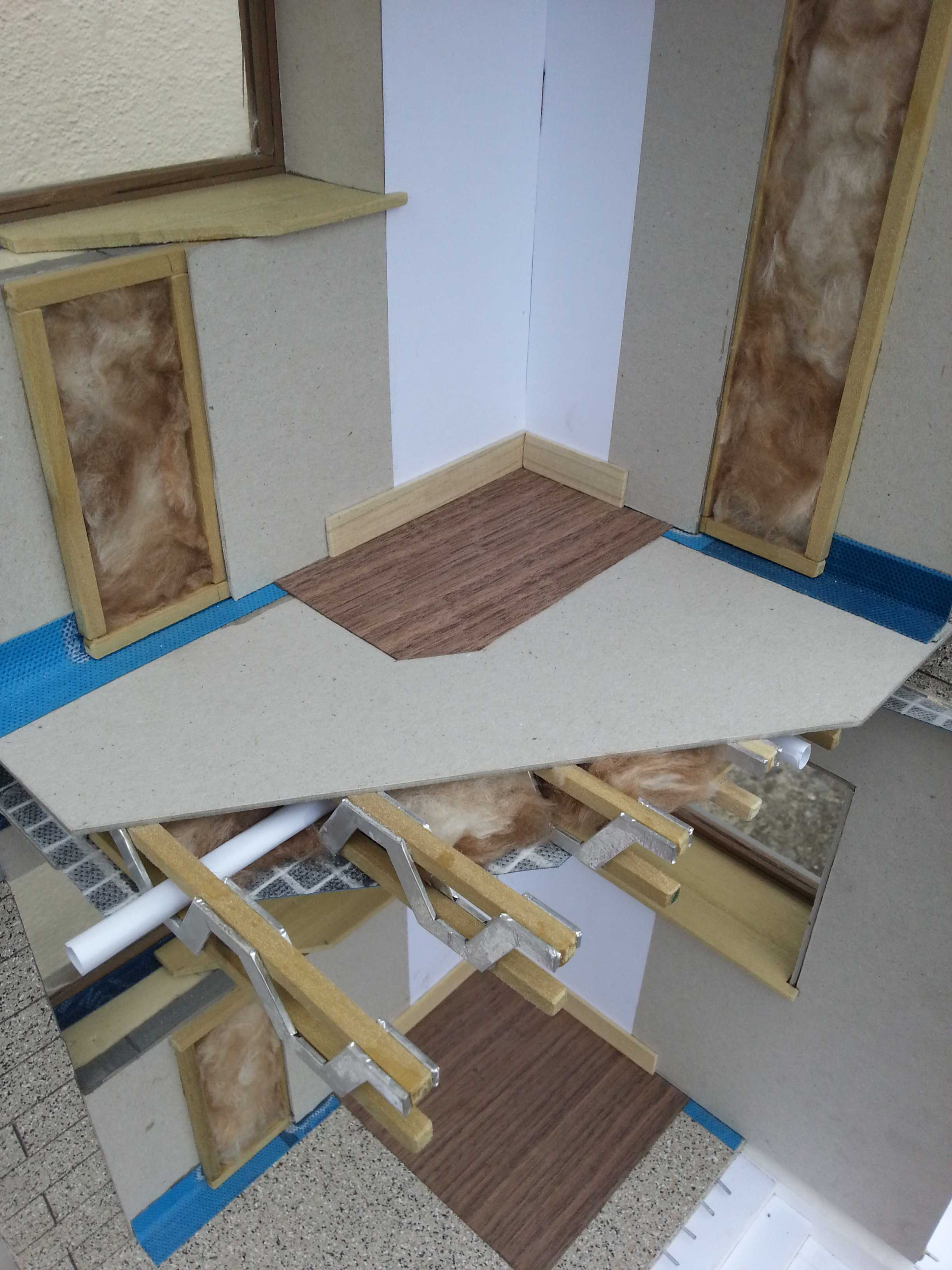

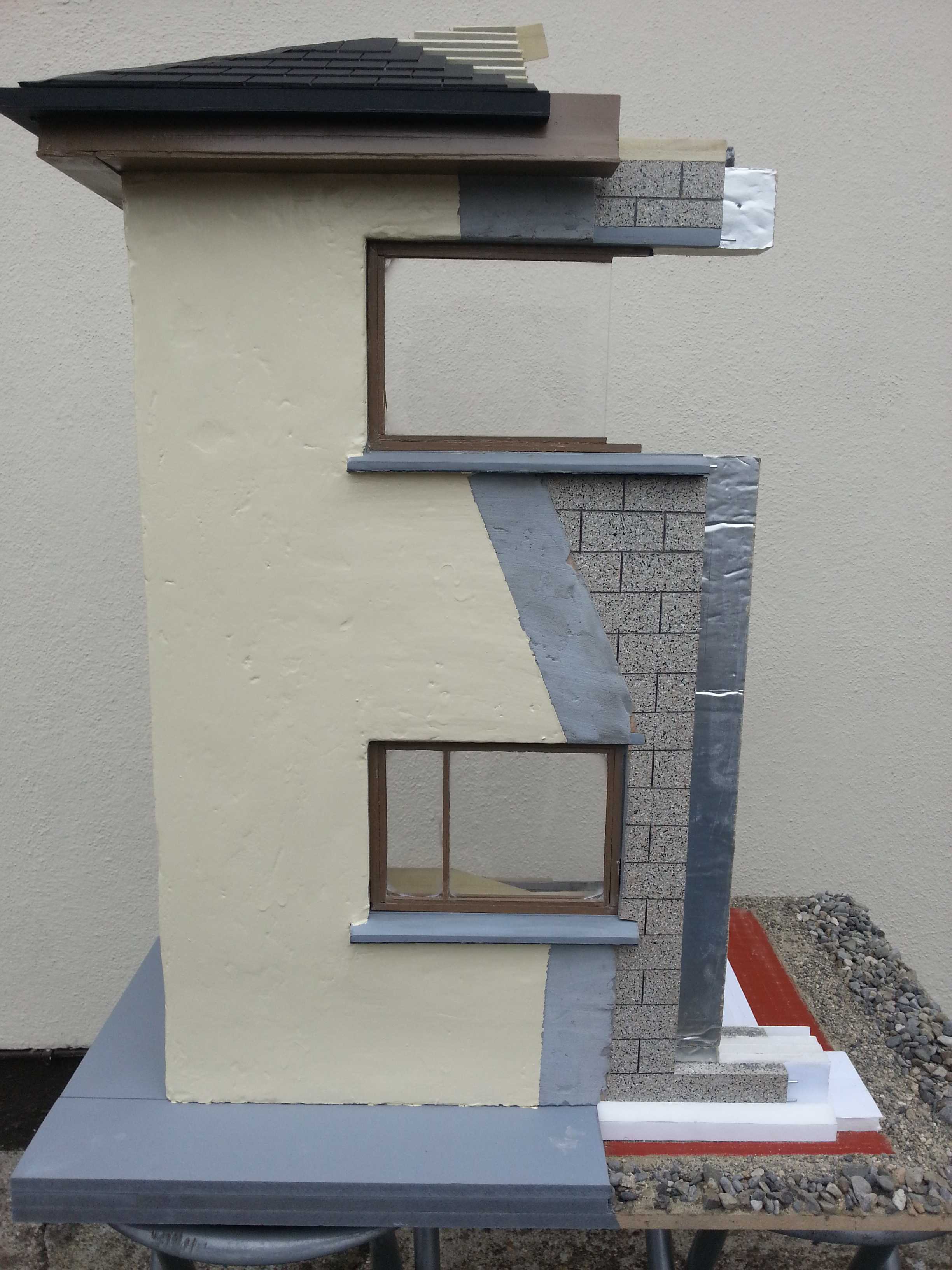

该剖面模型截取被动式住宅单角落的立体构造段，可直观呈现超低能耗建筑从基础到屋面的完整层次衔接逻辑，多用于建筑节能方向的教学演示、构造方案交底、施工工艺培训场景，能让观者快速理解被动房无热桥设计、气密层连续设置的核心实现方式。模型还原的构造段覆盖了从室外地坪到坡屋面檐口的竖向范围，横向包含外墙外保温系统、分层楼板、室内地面、入户台阶、屋面挑檐的衔接区域，各构造层的厚度比例完全参照被动房施工规范设置，可直接用于构造节点的尺寸校验参考。从设计逻辑上，模型优先还原了被动房的核心构造特征：外墙部分清晰呈现了结构承重层、保温层、气密层、外饰面的分层排布，保温层在楼板、墙体交接位置做了连续包覆处理，规避了常规建筑易出现的结构性热桥；楼板部分区分了承重结构层、地面保温层、饰面层的层次，上下层楼板与外墙交接位置的保温延伸构造做了明确表达，能直观看到保温层如何阻断楼板与室外的热传导路径；屋面部分还原了坡屋面的椽条结构、保温填充层、防水层、屋面瓦的排布，檐口位置的通风构造、保温收边节点都做了具象化呈现，可清晰看到被动房屋面如何实现隔热与通风的平衡。模型底部的台阶构造也同步还原了被动房入口处的保温断热处理，台阶与主体结构之间的保温分隔层清晰可见，避免入口区域形成热流渗透通道。在实际应用中，这类剖面模型可放置在建筑技术展厅作为科普教具，也可用于设计院的方案汇报环节，替代传统二维节点图纸，让非结构专业的观者也能快速理解被动房的构造逻辑；施工单位可借助该模型对一线作业人员做技术交底，明确各构造层的施工顺序与衔接要求，避免因施工顺序错误导致气密层破损、保温层断层等问题。模型的所有构造节点都做了无简化处理，墙体内部的管线预留槽、楼板内的配筋走向示意、保温层的拼接缝处理都有对应呈现，可直接作为三维建模时的构造参考，帮助设计人员快速完成被动房节点的参数化建模，减少二维图纸转三维时的构造错漏。需要注意的是，该模型为单角落剖面展示件，未覆盖整栋建筑的全部构造，使用时需结合其他节点模型配套参考，针对不同气候区的被动房构造调整，可在该模型基础上修改保温层厚度、气密层材质参数，适配不同区域的节能设计要求。
