帕兰工厂大跨度重载钢结构厂房框架设计

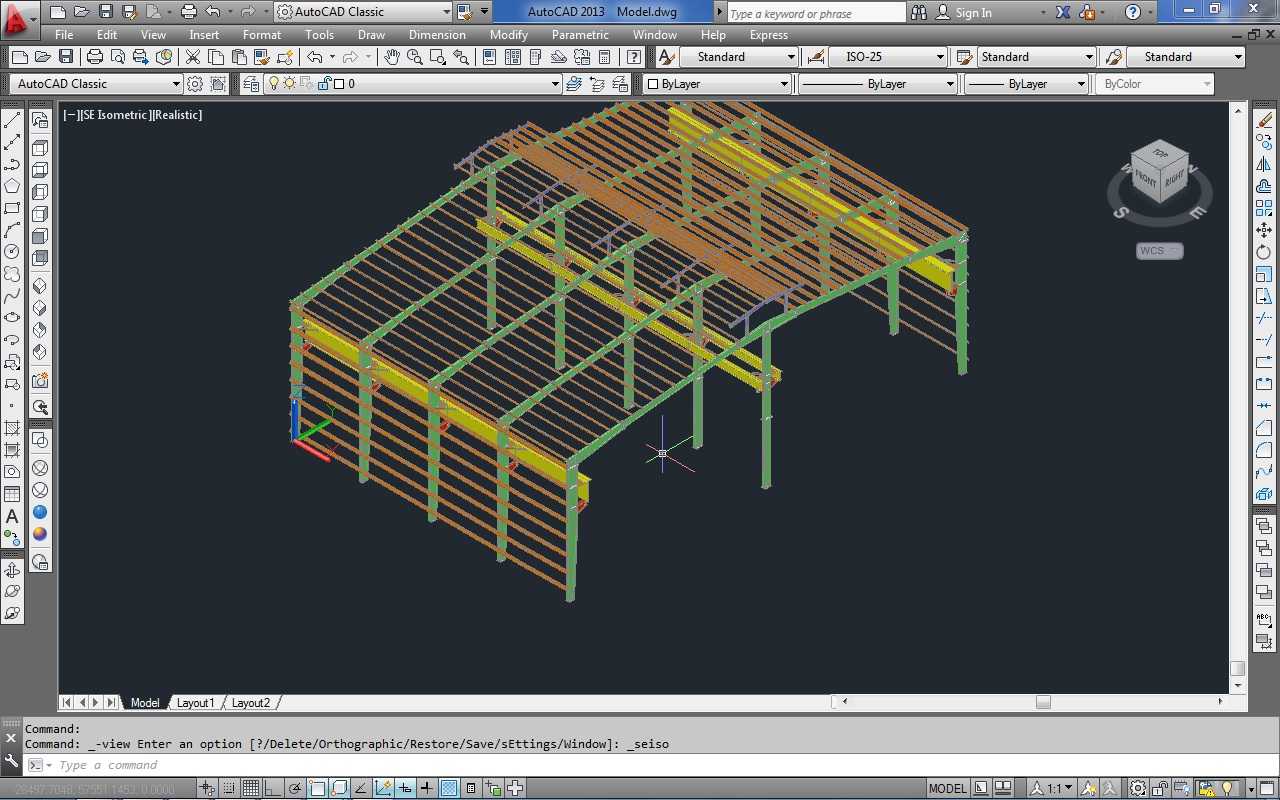

这套三维结构针对工厂大厅15T级重载使用需求设计，核心解决大跨度无遮挡作业空间的承重与稳定性问题，常见于重型加工车间、物料中转仓储区、大型设备组装工区这类需要开阔内部空间、同时要承受屋面荷载与局部吊挂荷载的工业场景。设计阶段首先锚定安装边界条件：整体框架采用单跨悬挑布局，纵向立柱沿作业区外侧排布，完全规避内部立柱对作业动线的遮挡，立柱底部预设地脚螺栓连接位，匹配常规工业地坪的预埋基础施工要求，横向跨度控制在常规工业厂房通用模数区间内，适配多数厂区的用地规划尺寸，屋面檩条间距按照常规工业屋面围护材料的承重要求排布，同时预留了屋面通风设备、照明管线的安装走管空间。结构受力逻辑上，主承重立柱采用变截面H型钢构型，柱脚做加劲肋强化处理，抵消屋面荷载传递带来的局部应力集中，纵向主梁与立柱采用刚性节点连接，搭配横向次梁形成平面受力体系，屋面区域增设纵向桁架式加强梁，将局部吊挂荷载均匀分散到两侧主立柱上，避免单根梁承受过大集中荷载。设计过程中特意校核了不同荷载组合下的结构形变：屋面恒载、屋面活载、15T级吊挂动载分别加载时，主梁的最大扰度控制在钢结构设计规范允许范围内，节点处的螺栓排布按照抗剪、抗拉双重要求设计，避免长期动载作用下出现节点松动。从建模细节来看，所有型钢构件的连接端都预留了现场焊接或螺栓连接的操作空间，构件分段长度符合常规运输车辆的装载尺寸限制，不需要现场做二次裁切加工，立柱与基础连接的预埋板尺寸、锚栓长度都按照重载厂房的通用标准做了参数化设置，结构设计人员可以直接根据实际厂区的地质条件、具体荷载需求调整对应构件的截面参数，不需要重新搭建整体受力框架。另外框架侧面预留了围护墙的安装挂点，后期可以根据生产需求加装彩钢板围护、卷帘门或者采光带，屋面檩条上预设的固定孔位适配常规彩钢瓦、采光板的安装尺寸，不需要现场重新钻孔，能有效缩短现场施工的周期。
